技术数据
含输入 / 输出

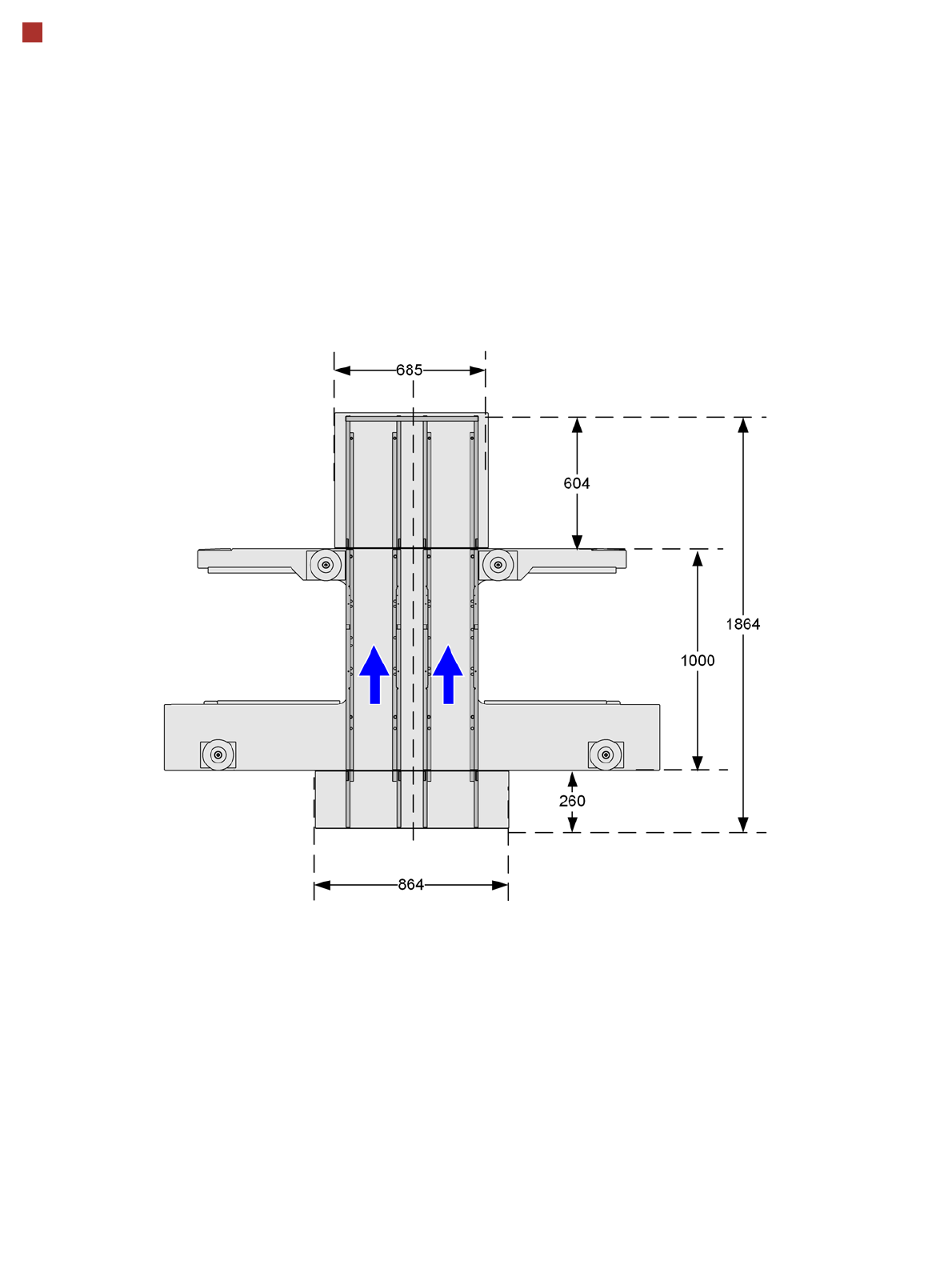

传送导轨延长件的间隙值
所有尺寸都以毫米计。
39
技术数据
运输和交付配置
说明
在欧洲之内运输时，贴片机
将被装在坚固的木质货盘上。
如果寄往海外，则将贴片机
包装在木质板条箱中。
交付时的配置
• 双传送导轨上的轨道宽度
设置为 210 mm 。
• 两个显示器均未装配。
• 两个指示灯均未装配。
运输状态尺寸和重量
运输方式
需要使用以下规格的叉车来搬运包装在板条箱中的贴片机：
长度
宽度
高度
2670 mm
2100 mm
1850 mm
重量
TX m
派送 欧洲以内
派送 海外派送
2350 kg 2600 kg
叉长
起重力
最小 1800 mm
最小 3000 kg
危险
运输所用的板条箱或货盘存在倾斜的危险！
如未遵循运输包装上叉车和插入点要求的规格，就会存在倾斜的危险！
运输前，阅读 《SIPLACE TX 用户手册》第 4 章并遵守所有安全须知。
