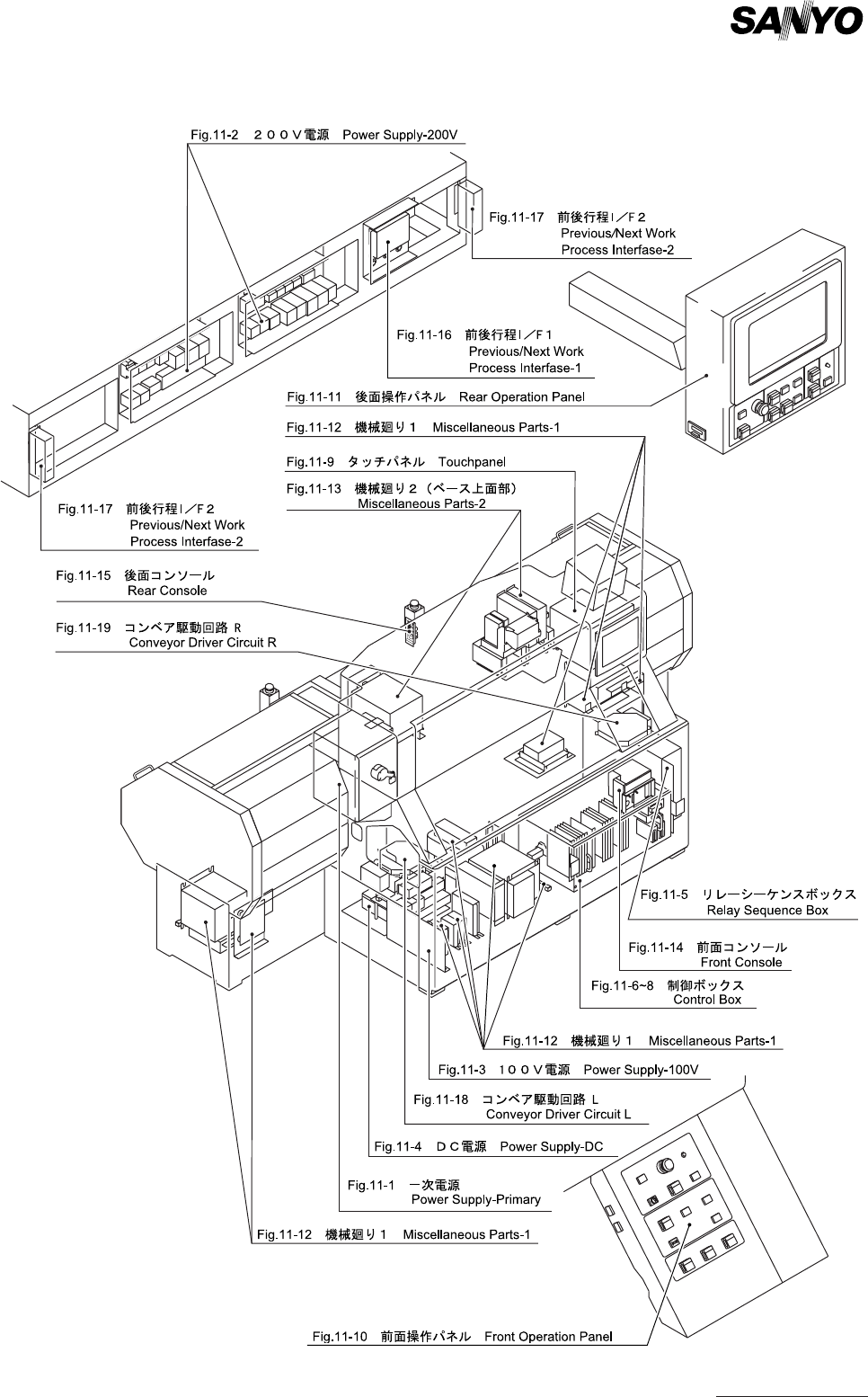

MODEL TCM-3100J 981 1-001 本体部 MAIN BODY SECTION Fig. 1-1 ベース Base TCM-3100J 2 11 16 15 14 16 15 14 16 15 14 16 15 14 22 21 21 12 22 13 3 3-1 3-2 4 1 3 3-1 3-2 4 1-2 3 4 1-2 3-1 3-2 3 4 1 3 4 1 3-1 3-2 3-1 3-2
MODEL TCM-3100J
9811-001
本体部 MAIN BODY SECTION
Fig. 1-1 ベース Base
TCM-3100J
2
11
16
15
14
16
15
14
16
15
14
16
15
14
22
21
21
12
22
13
3
3-1
3-2
4
1
3
3-1
3-2
4
1-2
3
4
1-2
3-1
3-2
3
4
1
3
4
1
3-1
3-2
3-1
3-2
MODEL TCM-3100J
9811-001
1- 1
Key No. PART No. PART NAME Q'ty REMARKS
1 630 048 9910 BLOCK,LOCATE 6 659L--03B-005
1 -2 630 048 9927 BLOCK,LOCATE 6 659L--03B-006
2 630 064 5118 FRAME 1 659L--03B-001
3 630 042 5697 NUT 12 659L--03H-018
3 -1 630 041 6770 COLLAR 12 659L--03B-008
3 -2 630 000 8975 SET SCREW 12 M6X6 SET
4 630 042 5673 BOLT,HEX 12 659L--03H-017
11 630 057 2841 FRAME(L) 1 659L--03B-003
12 630 057 2834 FRAME(R) 1 659L--03B-002
13 630 066 2696 FRAME(HEAD) 1 659L--03B-004
14 411 141 5401 WASHER V 20X37X3 18 FW20
15 411 141 6804 WASHER SPR 20 18 SW20
16 630 009 5814 BOLT,HEX-SCT 18 M20X70
21 630 049 7892 NAME PLATE,NOTICE 2 659FB-03D-078
22 630 053 3583 SWITCH,BUTTON 2 659FB-03D-001
NOTE
