MODEL TCM-3100J 981 1-001 部品供給部 FEEDER CARRIAGE SECTION Fig. 5-4 リールユニット Feeder Carriage 78 77 76 33 34 35 31 14 13 12 90 11 30 29 28 91 92 93 67 66 10 9 8 6 26 25 24 90 23-1 23-2 27-1 27-2 5 4 3 2 1 90 38 37 36 32 79 80…
MEMO
MODEL TCM-3100J
9811-001
部品供給部 FEEDER CARRIAGE SECTION

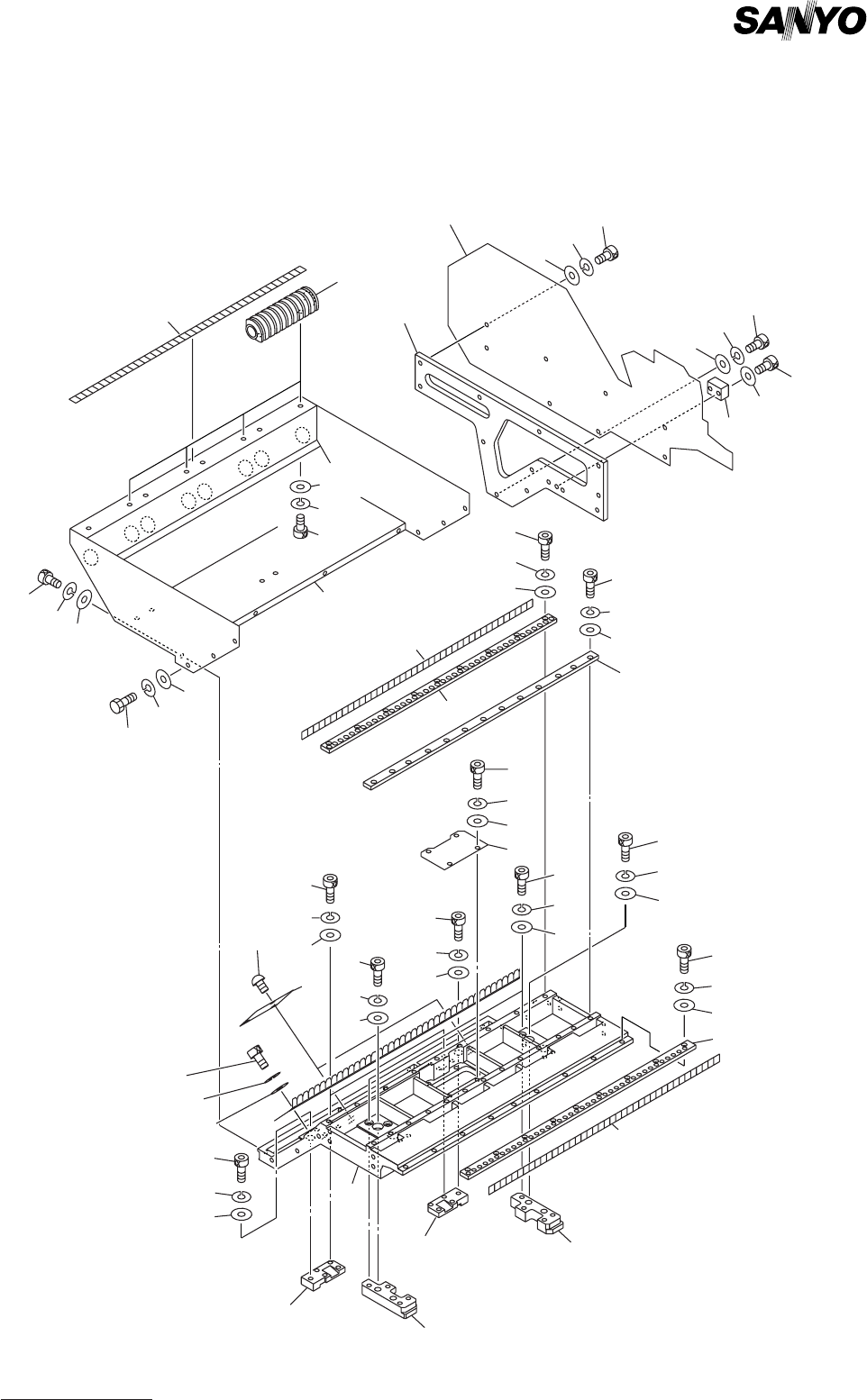

Fig. 5-4 リールユニット Feeder Carriage
78
77
76
33
34
35
31
14
13
12
90
11
30
29
28
91
92
93
67
66
10
9
8
6
26
25
24
90
23-1
23-2
27-1
27-2
5
4
3
2
1
90
38
37
36
32
79
80
41
19
18
17
15
40
39
87
86
88
81
82
83
74
73
72
71
93
92
91
4795R
94
95
96
94
95
96
MODEL TCM-3100J
9811-001
5- 4
Key No. PART No. PART NAME Q'ty REMARKS
1 630 070 2859 BASE 2 659C--03B-103
2 630 048 4335 PLATE 2 659C--03B-003
3 411 141 4008 WASHER V 4X9X0.8 18 FW4
4 411 141 2905 WASHER SPR 4 18 SW4
5 630 000 7633 BOLT,HEX-SCT 18 M4X12
6 630 056 2491 PLATE 2 659C--03B-005
8 411 141 4107 WASHER V 5X10X1 26 FW5
9 411 141 6705 WASHER SPR 5 26 SW5
10 630 000 7763 BOLT,HEX-SCT 26 M5X16
11 630 048 4342 PLATE 2 659C--03B-007
12 411 141 4008 WASHER V 4X9X0.8 18 FW4
13 411 141 2905 WASHER SPR 4 18 SW4
14 630 000 7633 BOLT,HEX-SCT 18 M4X12
15 630 056 2514 SUPPORT 2 659C--03B-009
17 411 141 4107 WASHER V 5X10X1 8 FW5
18 411 141 6705 WASHER SPR 5 8 SW5
19 630 000 7756 BOLT,HEX-SCT 8 M5X12
23 -1 630 070 2910 BLOCK 2 659C--03B-132
23 -2 630 070 2903 BLOCK 2 659C--03B-131
24 411 141 4503 WASHER V 8X17X1.6 8 FW8
25 411 141 3100 WASHER SPR 8 8 SW8
26 630 000 8029 BOLT,HEX-SCT 8 M8X25
27 -1 630 070 2934 BLOCK 2 659C--03B-133
27 -2 630 070 2927 BLOCK 2 659C--03B-133
28 411 141 4305 WASHER V 6X12.5X1.6 16 FW6
29 411 141 3001 WASHER SPR 6 16 SW6
30 630 000 7893 BOLT,HEX-SCT 16 M6X20
31 630 070 2828 SUPPORT 2 659C--03B-011
32 630 055 1792 SUPPORT 8 659C--03B-013
33 411 141 4305 WASHER V 6X12.5X1.6 16 FW6
34 411 141 3001 WASHER SPR 6 16 SW6
35 630 000 7879 BOLT,HEX-SCT 16 M6X12
36 411 141 4305 WASHER V 6X12.5X1.6 8 FW6
37 411 141 3001 WASHER SPR 6 8 SW6
38 630 000 7879 BOLT,HEX-SCT 8 M6X12
39 411 088 1702 WASHER V 5X10X1 6 FW5 F
40 411 008 2109 WASHER SPR 5 6 SW5 F
41 411 140 4900 BOLT HEX 5X12 6 M5X12 HEX
66 630 069 3102 COVER 4 659C--03B-201
67 411 051 1708 SCR TRS 4X6 12 M4X6 TRS
71 630 070 2941 COVER 2 659C--03B-203
72 411 141 4503 WASHER V 8X17X1.6 8 FW8
73 411 141 3100 WASHER SPR 8 8 SW8
74 630 000 8036 BOLT,HEX-SCT 8 M8X30
76 630 066 0777 PLATE 2 659C--03B-160
77 630 071 0335 PLATE 2 659C--03B-161
78 411 141 4107 WASHER V 5X10X1 16 FW5
79 411 141 6705 WASHER SPR 5 16 SW5
80 630 000 7763 BOLT,HEX-SCT 16 M5X16
81 411 141 4305 WASHER V 6X12.5X1.6 8 FW6
NOTE
