MODEL TCM-3100J 981 1-001 ＸＹテーブル部 XY T ABLE SECTION Fig. 6-3 バックアップテーブル Back-up T able 1 17-1 17 52 61 62 62 75 76 77 78 79 63 65 65 64 66 67 68 69 70 71 74 72 73 80 51 43 42 41 18 19 20 46 45 44 28 26 25 27 20 19 18 56 …
MEMO
MODEL TCM-3100J
9811-001
ＸＹテーブル部 XY TABLE SECTION

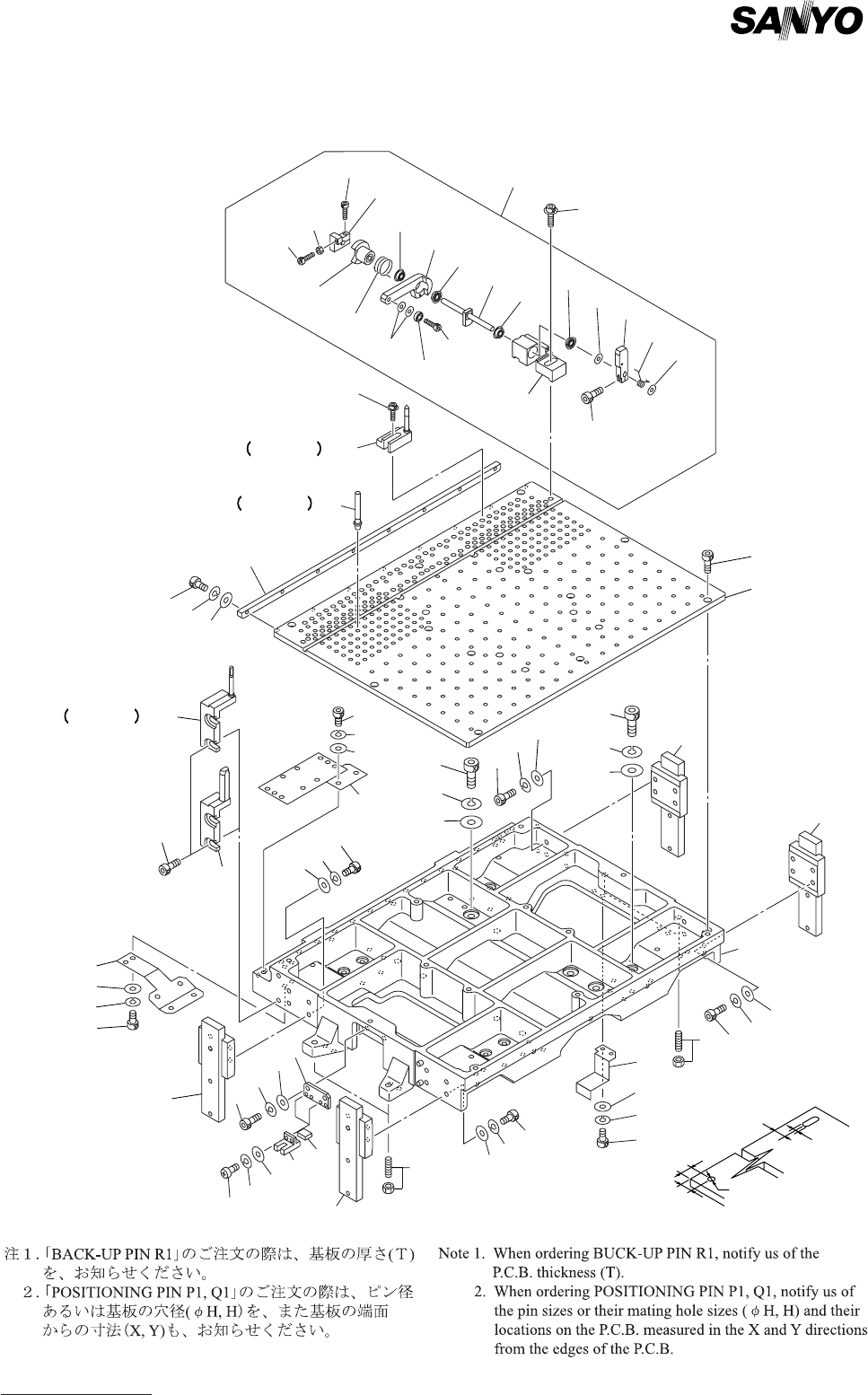

Fig. 6-3 バックアップテーブル Back-up Table
1
17-1
17
52
61
62
62
75
76
77
78
79
63
65
65
64
66
67
68
69
70
71
74
72
73
80
51
43
42
41
18
19
20
46
45
44
28
26
25
27
20
19
18
56
55
54
53
81
83
84
59
82
58
22
21
23
24
17-1
17
20
19
18
2
20
6
19
18
3
4
5
10
9
11
12
13
8
14
15
16
60
POSITIONING PIN P1
VARIANT
POSITIONING PIN Q1
VARIANT
BACK-UP PIN R1
VARIANT
YY
HH
HH
YY
XX
6
TCM-3100J
MODEL TCM-3100J
9811-001
6- 3
Key No. PART No. PART NAME Q'ty REMARKS
1 630 059 8018 FRAME 1 659J--03B-102
2 630 054 4480 PLATE 1 659J--03B-128
3 411 141 3902 WASHER V 3X7X0.5 2 FW3
4 411 141 2806 WASHER SPR 3 2 SW3
5 630 000 7527 BOLT,HEX-SCT 2 M3X10
6 630 065 8996 MECH PARTS 4 659J--03H-105
8 630 054 4466 PLATE 1 659J--03B-125
9 630 004 1798 SENSOR,PHOTO 2 659J--03H-103
10 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 659J--03H-021
11 411 088 9005 WASHER F 3X6X0.5 4 FWS3 F
12 411 086 4408 WASHER SPR 3 4 SW3 F
13 411 041 8908 SCR PAN 3X6 4 M3X6 PAN
14 411 141 3902 WASHER V 3X7X0.5 2 FW3
15 411 141 2806 WASHER SPR 3 2 SW3
16 630 000 7527 BOLT,HEX-SCT 2 M3X10
17 630 054 9034 GUIDE,LINEAR 2 659J--03H-108
17 -1 630 061 2745 GUIDE,LINEAR 2 659J--03H-130
18 411 141 3902 WASHER V 3X7X0.5 16 FW3
19 411 141 2806 WASHER SPR 3 16 SW3
20 630 000 7527 BOLT,HEX-SCT 16 M3X10
21 630 056 7076 PLATE 1 659J--03B-140
22 411 141 4008 WASHER V 4X9X0.8 2 FW4
23 411 141 2905 WASHER SPR 4 2 SW4
24 630 000 7633 BOLT,HEX-SCT 2 M4X12
25 630 059 2467 PLATE 1 659J--03B-169
26 411 141 3902 WASHER V 3X7X0.5 2 FW3
27 411 141 2806 WASHER SPR 3 2 SW3
28 630 000 7527 BOLT,HEX-SCT 2 M3X10
33 630 063 7182 BLOCK 1 659J--03B-034
34 630 063 7199 BLOCK 1 659J--03B-035
41 411 141 4008 WASHER V 4X9X0.8 16 FW4
42 411 141 2905 WASHER SPR 4 16 SW4
43 630 000 7657 BOLT,HEX-SCT 16 M4X16
44 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
45 411 141 3001 WASHER SPR 6 4 SW6
46 630 000 7909 BOLT,HEX-SCT 4 M6X25
51 630 057 3091 BASE 1 659J--03B-101
52 630 000 7626 BOLT,HEX-SCT 12 M4X10
53 630 054 4497 PLATE 1 659J--03B-130
54 411 141 3902 WASHER V 3X7X0.5 8 FW3
55 411 141 2806 WASHER SPR 3 8 SW3
56 630 000 7558 BOLT,HEX-SCT 8 M3X16
56 -1 630 032 1814 SHEET 6 659J--03B-146
58 630 058 9047 PIN,LOCATE 1 659J--03B-139
59 630 008 1213 BOLT,HEX-SCT 2 659J--03H-114
60 630 060 9479 ASSY,LEVER 1
61 630 054 4503 BLOCK 1 659J--03B-131
62 630 001 1609 BEARING,RADIAL 2 659J--03H-110
63 630 054 4510 SHAFT 1 659J--03B-134
64 630 054 4541 PLATE 1 659J--03B-135
NOTE
