P-0118-001 - 第163页
MEMO
MODEL TCM-3100J
9811-001
8- 1
Key No. PART No. PART NAME Q'ty REMARKS
48 630 001 9117 SPRING,TENSION 4 659H--03H-003
53 630 031 0399 BEARING,RADIAL 72 659H--03H-001
54 630 067 2909 BELT,ROUND 2 659H--03H-002
55 630 067 2930 BELT,ROUND 2 659H--03H-035
56 630 058 8194 GUIDE(MAE) 1 659H--03B-014
56 -1 630 063 8691 GUIDE(MAE) 1 659H--03B-038
57 630 058 8170 GUIDE(OKU) 1 659H--03B-013
57 -1 630 063 8684 GUIDE(OKU) 1 659H--03B-037
58 411 141 4008 WASHER V 4X9X0.8 16 FW4
59 411 141 2905 WASHER SPR 4 16 SW4
60 630 000 7633 BOLT,HEX-SCT 16 M4X12
66 630 056 2750 PLATE(R) 1 659H--03B-053
67 411 141 4008 WASHER V 4X9X0.8 4 FW4
68 411 141 2905 WASHER SPR 4 2 SW4
69 630 000 7602 BOLT,HEX-SCT 2 M4X6
71 630 056 2736 PLATE 2 659H--03B-054
72 630 000 0252 SENSOR,PHOTO 2 659H--03H-045
73 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 659H--03H-046
74 411 088 9005 WASHER F 3X6X0.5 4 FWS3 F
75 411 086 4408 WASHER SPR 3 4 SW3 F
76 411 040 7803 SCR PAN 3X12 4 M3X12 PAN
77 411 141 4008 WASHER V 4X9X0.8 4 FW4
78 411 141 2905 WASHER SPR 4 4 SW4
79 630 000 7619 BOLT,HEX-SCT 4 M4X8
91 630 001 0237 WASHER 4 659H--03H-025
92 411 141 3001 WASHER SPR 6 4 SW6
93 630 000 7886 BOLT,HEX-SCT 4 M6X16
NOTE
MEMO
MODEL TCM-3100J
9811-001
R コンベア部 R CONVEYOR SECTION

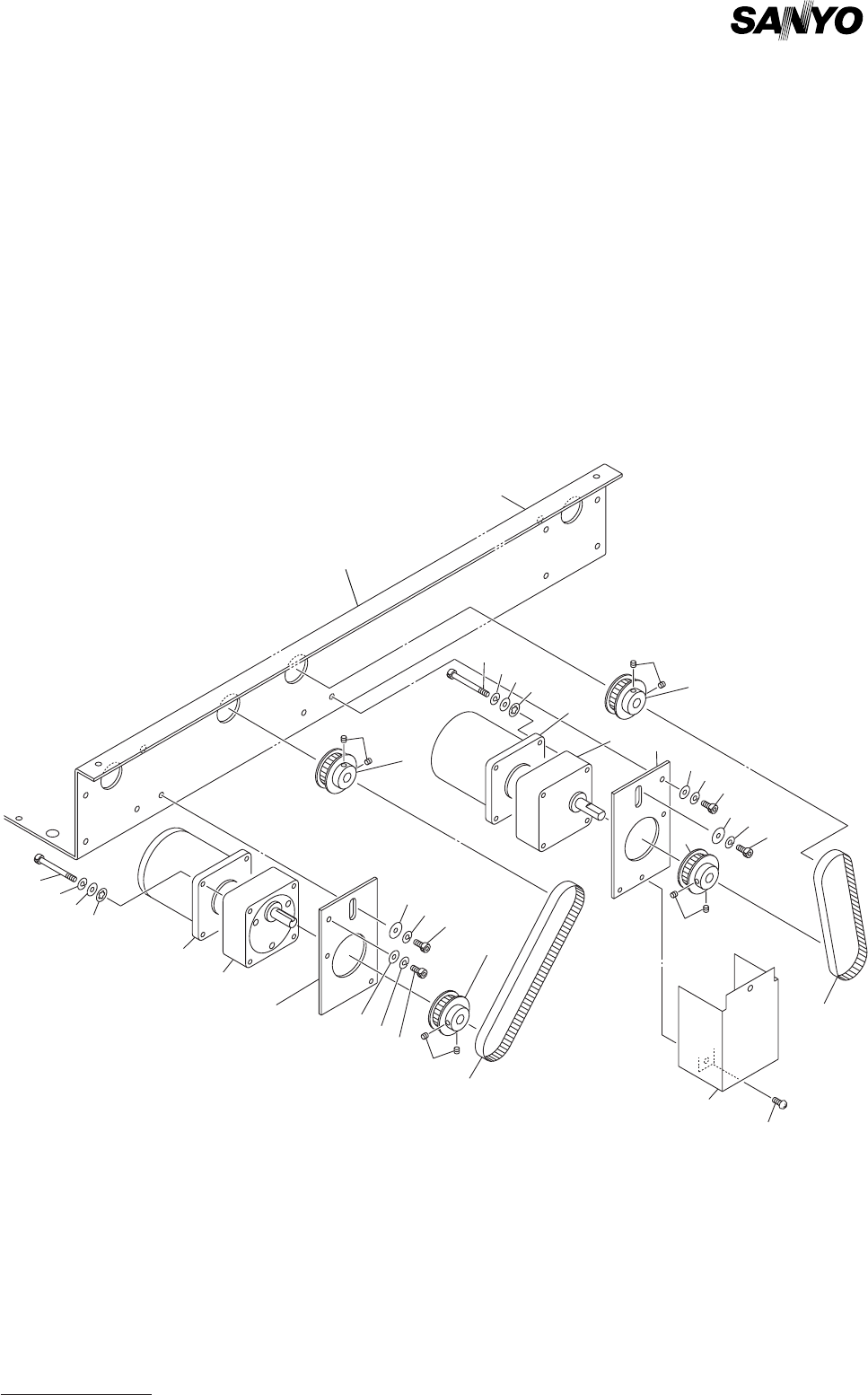

Fig. 8-2 コンベア駆動部 Conveyor Driver
See Fig.8-1
Key No.2
6
10
12
11
13
15
7
8
14
6-1
3
8
7
2
4
5
1-1
9-1
9
8
12
10
11
6-1
5
6
4
1
3
2
15
7
13
14
16
17
8
7
TCM-3100J
