MODEL TCM-3100J 981 1-001 9- 1 Key No. PART No. PART NAME Q'ty REMA RK S 1 630 053 5068 BRACKET(L) 1 659F--03B-001 2 630 053 5075 BRACKET(R) 1 659F--03B-002 3 630 001 0237 W ASHER 4 659F--03H-020 4 411 141 3001 W AS…
MODEL TCM-3100J
9811-001

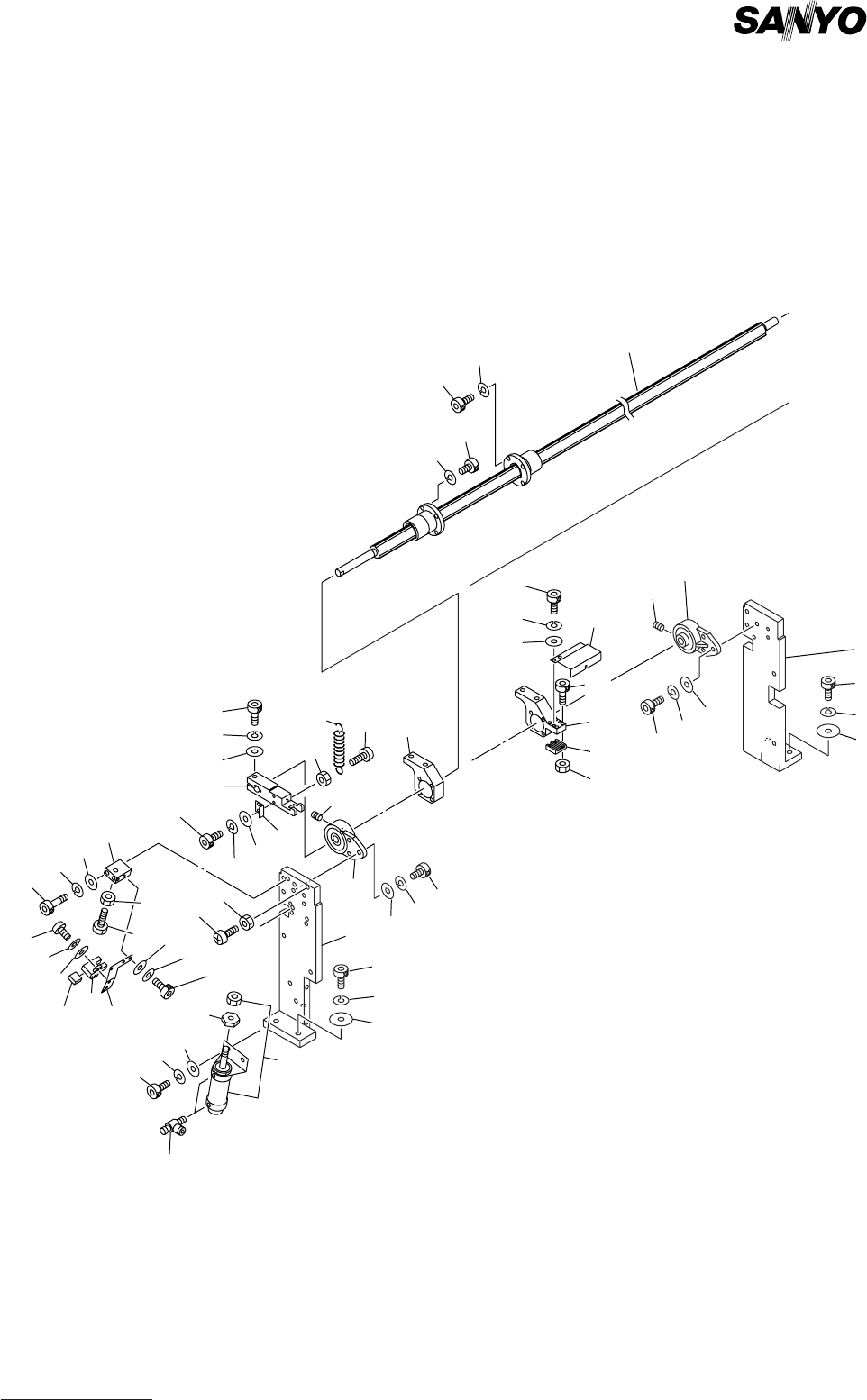

トランスファ部 TRANSFER SECTION
Fig. 9-1 スプライン軸 Spliine Shaft
1
12
1313
1414
16
17
18
1919
29
2020
2121
2222
2323
2424
2525
2626
2727
2828
3131
3030
3232
3333
3434
3535
3636
3737
3838
3939
4040
4141
4242
4343
4444
4545
4646
4747
4848
4949
5050
5151
5252
5353
3
4
5
13
14
1515
15
19
18
17
16
2
3
4
5
TCM-3000E
6-1
6
81
83
82
7
8
9
10
MODEL TCM-3100J
9811-001
9- 1
Key No. PART No. PART NAME Q'ty REMARKS
1 630 053 5068 BRACKET(L) 1 659F--03B-001
2 630 053 5075 BRACKET(R) 1 659F--03B-002
3 630 001 0237 WASHER 4 659F--03H-020
4 411 141 3001 WASHER SPR 6 4 SW6
5 630 000 7916 BOLT,HEX-SCT 4 M6X30
6 630 053 5112 HOLDER(L) 1 659F--03B-020
6 -1 630 053 5129 HOLDER(R) 1 659F--03B-021
7 630 053 5167 PLATE(SHADE B) 1 659F--03B-026
8 411 141 4008 WASHER V 4X9X0.8 2 FW4
9 411 141 2905 WASHER SPR 4 2 SW4
10 630 000 7619 BOLT,HEX-SCT 2 M4X8
12 630 053 3835 GUIDE,LINEAR 1 659F--03H-001
13 411 141 6705 WASHER SPR 5 8 SW5
14 630 000 7763 BOLT,HEX-SCT 8 M5X16
15 630 001 1883 BEARING,UNIT 2 659F--03H-013
16 411 141 4503 WASHER V 8X17X1.6 6 FW8
17 411 141 3100 WASHER SPR 8 6 SW8
18 630 000 8036 BOLT,HEX-SCT 6 M8X30
19 630 000 8975 SET SCREW 2 M6X6 SET
20 630 048 8968 LEVER 1 659F--03B-011
21 411 141 4305 WASHER V 6X12.5X1.6 1 FW6
22 411 141 3001 WASHER SPR 6 1 SW6
23 630 000 7909 BOLT,HEX-SCT 1 M6X25
24 630 053 5150 PLATE(SHADE C) 1 659F--03B-012
25 411 141 4008 WASHER V 4X9X0.8 2 FW4
26 411 141 2905 WASHER SPR 4 2 SW4
27 630 000 7619 BOLT,HEX-SCT 2 M4X8
28 411 054 8506 NUT HEX 4 1 M4 F
29 411 113 2209 SCR PAN 4X16 1 M4X16 PAN
30 411 054 8506 NUT HEX 4 1 M4 F
31 411 003 0001 SCR PAN 4X12 1 M4X12 PAN
32 630 001 8899 SPRING,TENSION 1 659F--03H-015
33 630 003 4950 CYLINDER 1 659F--03H-017
34 630 003 5193 AIR LINE EQPT 2 659F--03H-022
35 630 048 8982 BLOCK(CYL) 1 659F--03B-015
36 411 141 4305 WASHER V 6X12.5X1.6 2 FW6
37 411 141 3001 WASHER SPR 6 2 SW6
38 630 000 7886 BOLT,HEX-SCT 2 M6X16
39 630 048 8975 BLOCK(STOPPER) 1 659F--03B-013
40 411 141 0703 NUT HEX 6 1 M6
41 630 042 2108 BOLT,HEX 1 659F--03H-028
42 411 141 4305 WASHER V 6X12.5X1.6 2 FW6
43 411 141 3001 WASHER SPR 6 2 SW6
44 630 000 7954 BOLT,HEX-SCT 2 M6X50
45 630 053 5099 BRACKET(PHOTO) 1 659F--03B-014
46 411 141 4008 WASHER V 4X9X0.8 2 FW4
47 411 141 2905 WASHER SPR 4 2 SW4
48 630 000 7602 BOLT,HEX-SCT 2 M4X6
49 630 032 5287 SENSOR,PHOTO 1 659F--03H-003
50 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 659F--03H-025
NOTE
MODEL TCM-3100J
9811-001
9- 1
Key No. PART No. PART NAME Q'ty REMARKS
51 411 119 1909 WASHER V 3X7X0.5 2 FW3 F
52 411 086 4408 WASHER SPR 3 2 SW3 F
53 411 041 8908 SCR PAN 3X6 2 M3X6 PAN
81 630 048 8821 PLATE(BELT CLIP) 1 659F--03B-019
82 630 000 7565 BOLT,HEX-SCT 4 M3X20
83 411 140 9905 NUT HEX 3 4 M3
NOTE
