A-84 A23-3 【 RX-7R 】シングル搬送レーン 2 【 RX-7R 】 SingleConveyorlane-2

100%1 / 296
A-83
A23-2
【RX-7R】デュアル搬送レーン-2
【RX-7R】DualConveyorlane-2
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-492-249-11 SENSORASSY ｾﾝｻASSY(ﾊﾞﾂｸｱﾂﾌﾟﾋﾟﾝ2) 1
2 EZ4-447-052-11 UNION(KQ2H02-M3G)HALF ﾊ-ﾌﾕﾆｵﾝ(KQ2H02-M3G) 8
3 402-00903 CONVEYORRAIL_LANE2 ｺﾝﾍﾞｱｰﾚｰﾙ_ﾚｰﾝ 2 1
4 402-00912 JOINT(A)CYLINDER ｼﾘﾝﾀﾞｰｼﾞｮｲﾝﾄ(A) 4
5 402-00985 SENSORBRACKET(1) ｾﾝｻｰﾌﾞﾗｹｯﾄ(1) 1
6 402-00986 SENSORBRACKET(2) ｾﾝｻｰﾌﾞﾗｹｯﾄ(2) 1
7 EZ4-454-328-01 STOPPERCLAMP ｸﾗﾝﾌﾟｽﾄﾂﾊﾟ 4
8 402-00911 CLAMPBRACKET ｸﾗﾝﾌﾟﾌﾞﾗｹｯﾄ 2
9 EZ4-454-500-01 CYLINDER(CDUJB8-11-DCP6468P) ｼﾘﾝﾀﾞ(CDUJB8-11-DCP6468P) 4
10 EZ4-454-501-01 GUIDE(LWLG9C1R52BS1EB09) ｶﾞｲﾄﾞ(LWLG9C1R52BS1EB09) 4
11 EZ4-455-733-01 WYE(KJU02-00)UNION ﾕﾆｵﾝﾜｲ(KJU02-00) 4
12 402-00987 SENSORBRACKET(3) ｾﾝｻｰﾌﾞﾗｹｯﾄ(3) 1
13 EZ4-701-529-01 TIEMOUNT(MB1) ﾀｲﾏｳﾝﾄ(MB1) 14
14 EZ4-702-261-02 BOLTHEXAGONSOCKET(M3X6) ﾛﾂｶｸｱﾅﾂｷｻﾗﾎﾞﾙﾄ(M3X6) 6
15 EZ4-716-434-11 TIEINSULOCK(AB100BLACK) ｲﾝｼﾕﾛﾂｸﾀｲ(AB100ｸﾛ) 14
16 EZ7-630-003-55 TUBE(TU0212B-20)2MMX20MBLK ﾁﾕｰﾌﾞ(TU0212B-20)2MMX20MBLK 7.6
17 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 14
18 EZ7-683-401-04 BOLTHEXAGONSOCKET3X4 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X4 16
19 EZ7-683-403-04 BOLTHEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 34
20 EZ7-683-404-04 BOLTHEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 16
21 EZ7-683-421-04 BOLTHEXAGONSOCKET4X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ(C4X12) 8
22 402-00906 GUIDERAIL_PCBOARD ｷﾊﾞﾝｶﾞｲﾄﾞﾚｰﾙ 2
23 SL-6041292-TN SCREWM4L=12 座金付き六角穴ﾎﾞﾙﾄM4L=12 8
24 SM-6040802-TN SCREWM4X0.7L=8 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=8 2
25 SM-6040602-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ 2
26 400-00863 CONVEYOR_BELT_S ｺﾝﾍﾞｱﾍﾞﾙﾄ S 2
27 400-00840 DRIVE_PULLEY_R ﾄﾞﾗｲﾌﾞﾌﾟｰﾘ R 2
28 E2160-721-000 PULLEYFLANGE ﾌﾟｰﾘﾌﾗﾝｼﾞ 2
29 E3931-750-000 PULLEYWASHER ﾌﾟｰﾘｽﾗｽﾄﾜｯｼｬ 4
30 401-92967 PULLEYFLANGE(2) ﾌﾟｰﾘｰﾌﾗﾝｼﾞ(2) 2
31 SL6-03089 SCREWM3L=8 座金付き六角穴ﾎﾞﾙﾄM3L=8 12
32 402-00989 PLATE_BELTSUPPORT ﾍﾞﾙﾄｻﾎﾟｰﾄﾌﾟﾚｰﾄ 2
33 402-00990 PLATE_PCBOARDGUIDE(1) ｷﾊﾞﾝｶﾞｲﾄﾞﾌﾟﾚｰﾄ(1) 1
34 402-00991 PLATE_PCBOARDGUIDE(2) ｷﾊﾞﾝｶﾞｲﾄﾞﾌﾟﾚｰﾄ(2) 1
35 402-03944 SCREWM2.5L=6 ｻﾗﾈｼﾞ M2.5L=6 10
36 E2111-715-0A0 CONVEYORPULLEYASM. ﾊﾝｿｳﾌﾟｰﾘ(ｸﾐ) 4
37 E2089-721-0A0 CONVEYORPULLEYBASM. ﾊﾝｿｳﾌﾟｰﾘ B ｸﾐ 10
38 402-00909 COLLAR(1)PULLEY ﾌﾟｰﾘｰｶﾗｰ(1) 10
39 402-00910 COLLAR(2)PULLEY ﾌﾟｰﾘｰｶﾗｰ(2) 4
40 SM-4042001-SC SCREWM4X0.7L=20 ﾅﾍﾞｺﾈｼﾞM4X0.7L=20 4
41 SM-4041601-SC SCREWM4X0.7L=16 ﾅﾍﾞｺﾈｼﾞM4X0.7L=16 10
42 NM-6040001-SC NUTM4X0.7TYPE1 六角ﾅｯﾄM4X×0.71 種 4
43 WP-0430801-SC WASHERM4 ﾋﾗｻﾞｶﾞﾈM4 4
44 WS-0410002-KN SPRINGWASHERM4 ﾊﾞﾈｻﾞｶﾞﾈM4 4
45 402-00988 PLATE_PULLEYHOLDER ﾌﾟｰﾘｰﾎﾙﾀﾞｰﾌﾟﾚｰﾄ 2
46 402-01124 CENTERBRACKET(1) ｾﾝﾀｰﾌﾞﾗｹｯﾄ(1) 1
47 402-02038 SPACERGUIDE ｶﾞｲﾄﾞｽﾍﾟｰｻｰ 4
48 402-02219 WASHER_PCBOARDGUIDE ｷﾊﾞﾝｶﾞｲﾄﾞﾖｳﾜｯｼｬｰ 8
49 402-00992 SUPPORT_PCBOARDGUIDE ｷﾊﾞﾝｶﾞｲﾄﾞｻﾎﾟｰﾄ 2
50 402-02057 HAXAGONBOLTM4X0.7L=20 ﾛｯｶｸﾎﾞﾙﾄM4X0.7L=20 2
51 SM-1030552-TN PLATESCREWM3L=5 ｻﾗﾈｼﾞM3L=5 8
52 402-08797 RETAINER(2)_PCBOARD(FIXED) ｷﾊﾞﾝｵｻｴ 2(ｺﾃｲ) 2
53 SM-6040602-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ 4
54 EZ7-683-408-04 BOLTHEXAGONSOCKET3X16 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X16 8
A-84
A23-3

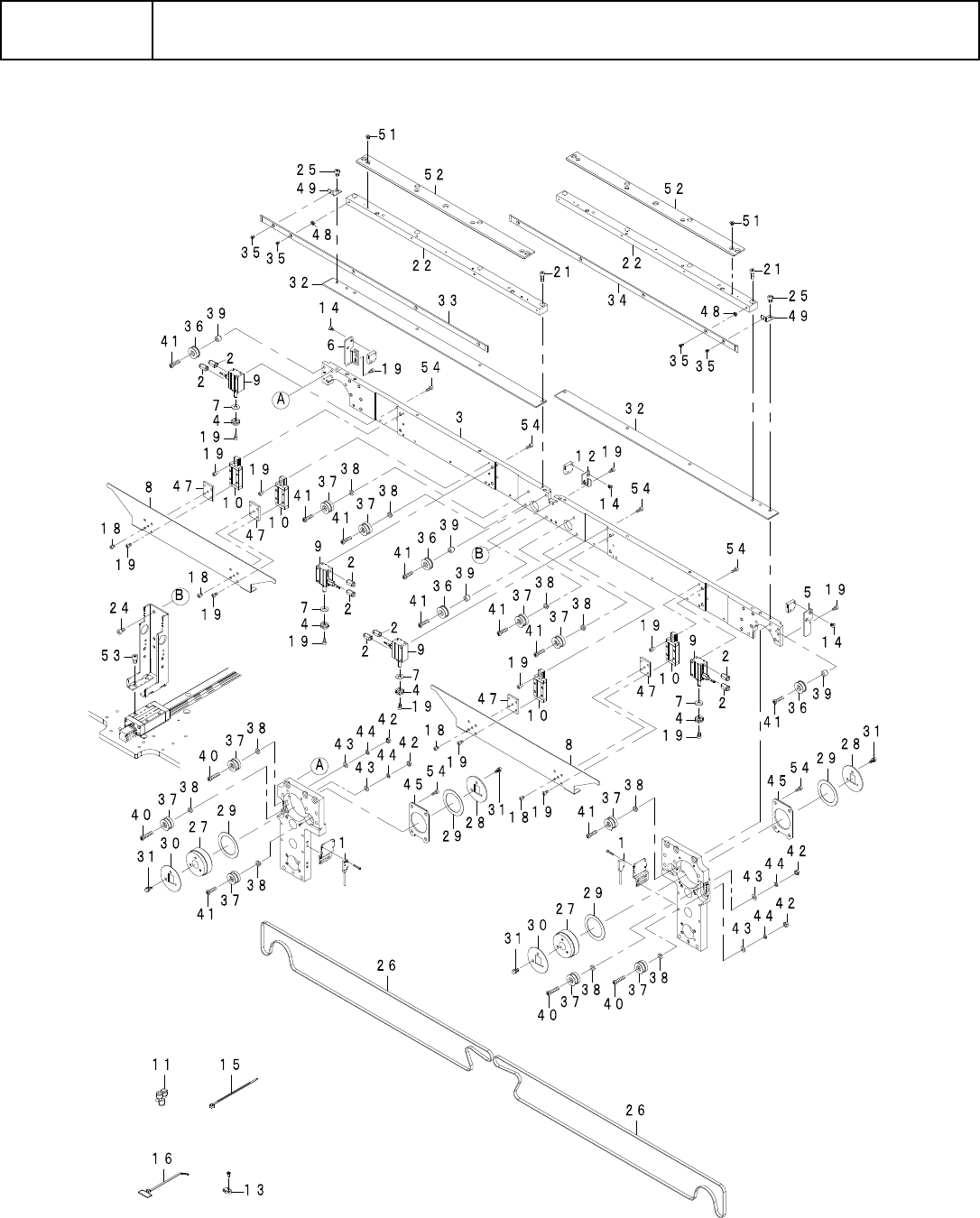

【RX-7R】シングル搬送レーン 2
【RX-7R】SingleConveyorlane-2
A-85
A23-3
【RX-7R】シングル搬送レーン-2
【RX-7R】SingleConveyorlane-2
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-492-249-11 SENSORASSY ｾﾝｻASSY(ﾊﾞﾂｸｱﾂﾌﾟﾋﾟﾝ2) 1
2 EZ4-447-052-11 UNION(KQ2H02-M3G)HALF ﾊ-ﾌﾕﾆｵﾝ(KQ2H02-M3G) 8
3 402-00903 CONVEYORRAIL_LANE2 ｺﾝﾍﾞｱｰﾚｰﾙ_ﾚｰﾝ 2 1
4 402-00912 JOINT(A)CYLINDER ｼﾘﾝﾀﾞｰｼﾞｮｲﾝﾄ(A) 4
5 402-00985 SENSORBRACKET(1) ｾﾝｻｰﾌﾞﾗｹｯﾄ(1) 1
6 402-00986 SENSORBRACKET(2) ｾﾝｻｰﾌﾞﾗｹｯﾄ(2) 1
7 EZ4-454-328-01 STOPPERCLAMP ｸﾗﾝﾌﾟｽﾄﾂﾊﾟ 4
8 402-00911 CLAMPBRACKET ｸﾗﾝﾌﾟﾌﾞﾗｹｯﾄ 2
9 EZ4-454-500-01 CYLINDER(CDUJB8-11-DCP6468P) ｼﾘﾝﾀﾞ(CDUJB8-11-DCP6468P) 4
10 EZ4-454-501-01 GUIDE(LWLG9C1R52BS1EB09) ｶﾞｲﾄﾞ(LWLG9C1R52BS1EB09) 4
11 EZ4-455-733-01 WYE(KJU02-00)UNION ﾕﾆｵﾝﾜｲ(KJU02-00) 4
12 402-00987 SENSORBRACKET(3) ｾﾝｻｰﾌﾞﾗｹｯﾄ(3) 1
13 EZ4-701-529-01 TIEMOUNT(MB1) ﾀｲﾏｳﾝﾄ(MB1) 14
14 EZ4-702-261-02 BOLTHEXAGONSOCKET(M3X6) ﾛﾂｶｸｱﾅﾂｷｻﾗﾎﾞﾙﾄ(M3X6) 6
15 EZ4-716-434-11 TIEINSULOCK(AB100BLACK) ｲﾝｼﾕﾛﾂｸﾀｲ(AB100ｸﾛ) 14
16 EZ7-630-003-55 TUBE(TU0212B-20)2MMX20MBLK ﾁﾕｰﾌﾞ(TU0212B-20)2MMX20MBLK 7.6
17 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 14
18 EZ7-683-401-04 BOLTHEXAGONSOCKET3X4 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X4 16
19 EZ7-683-403-04 BOLTHEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 34
20 EZ7-683-404-04 BOLTHEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 16
21 EZ7-683-421-04 BOLTHEXAGONSOCKET4X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ(C4X12) 8
22 402-00906 GUIDERAIL_PCBOARD ｷﾊﾞﾝｶﾞｲﾄﾞﾚｰﾙ 2
23 SL-6041292-TN SCREWM4L=12 座金付き六角穴ﾎﾞﾙﾄM4L=12 8
24 SM-6040802-TN SCREWM4X0.7L=8 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=8 2
25 SM-6040602-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ 2
26 400-00863 CONVEYOR_BELT_S ｺﾝﾍﾞｱﾍﾞﾙﾄ S 2
27 400-00840 DRIVE_PULLEY_R ﾄﾞﾗｲﾌﾞﾌﾟｰﾘ R 2
28 E2160-721-000 PULLEYFLANGE ﾌﾟｰﾘﾌﾗﾝｼﾞ 2
29 E3931-750-000 PULLEYWASHER ﾌﾟｰﾘｽﾗｽﾄﾜｯｼｬ 4
30 401-92967 PULLEYFLANGE(2) ﾌﾟｰﾘｰﾌﾗﾝｼﾞ(2) 2
31 SL-6030892-TN SCREWM3L=8 座金付き六角穴ﾎﾞﾙﾄM3L=8 12
32 402-00989 PLATE_BELTSUPPORT ﾍﾞﾙﾄｻﾎﾟｰﾄﾌﾟﾚｰﾄ 2
33 402-00990 PLATE_PCBOARDGUIDE(1) ｷﾊﾞﾝｶﾞｲﾄﾞﾌﾟﾚｰﾄ(1) 1
34 402-00991 PLATE_PCBOARDGUIDE(2) ｷﾊﾞﾝｶﾞｲﾄﾞﾌﾟﾚｰﾄ(2) 1
35 402-03944 SCREWM2.5L=6 ｻﾗﾈｼﾞ M2.5L=6 10
36 E2111-715-0A0 CONVEYORPULLEYASM. ﾊﾝｿｳﾌﾟｰﾘ(ｸﾐ) 4
37 E2089-721-0A0 CONVEYORPULLEYBASM. ﾊﾝｿｳﾌﾟｰﾘ B ｸﾐ 10
38 402-00909 COLLAR(1)PULLEY ﾌﾟｰﾘｰｶﾗｰ(1) 10
39 402-00910 COLLAR(2)PULLEY ﾌﾟｰﾘｰｶﾗｰ(2) 4
40 SM-4042001-SC SCREWM4X0.7L=20 ﾅﾍﾞｺﾈｼﾞM4X0.7L=20 4
41 SM-4041601-SC SCREWM4X0.7L=16 ﾅﾍﾞｺﾈｼﾞM4X0.7L=16 10
42 NM-6040001-SC NUTM4X0.7TYPE1 六角ﾅｯﾄM4X×0.71 種 4
43 WP-0430801-SC WASHERM4 ﾋﾗｻﾞｶﾞﾈM4 4
44 WS-0410002-KN SPRINGWASHERM4 ﾊﾞﾈｻﾞｶﾞﾈM4 4
45 402-00988 PLATE_PULLEYHOLDER ﾌﾟｰﾘｰﾎﾙﾀﾞｰﾌﾟﾚｰﾄ 2
46 402-01124 CENTERBRACKET(1) ｾﾝﾀｰﾌﾞﾗｹｯﾄ(1) 1
47 402-02038 SPACERGUIDE ｶﾞｲﾄﾞｽﾍﾟｰｻｰ 4
48 402-02219 WASHER_PCBOARDGUIDE ｷﾊﾞﾝｶﾞｲﾄﾞﾖｳﾜｯｼｬｰ 8
49 402-00992 SUPPORT_PCBOARDGUIDE ｷﾊﾞﾝｶﾞｲﾄﾞｻﾎﾟｰﾄ 2
50 402-02057 HAXAGONBOLTM4X0.7L=20 ﾛｯｶｸﾎﾞﾙﾄM4X0.7L=20 2
51 SM-1030552-TN PLATESCREWM3L=5 ｻﾗﾈｼﾞM3L=5 8
52 402-08797 RETAINER(2)_PCBOARD(FIXED) ｷﾊﾞﾝｵｻｴ 2(ｺﾃｲ) 2
53 SM-6040602-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ 4
54 EZ7-683-408-04 BOLTHEXAGONSOCKET3X16 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X16 8
