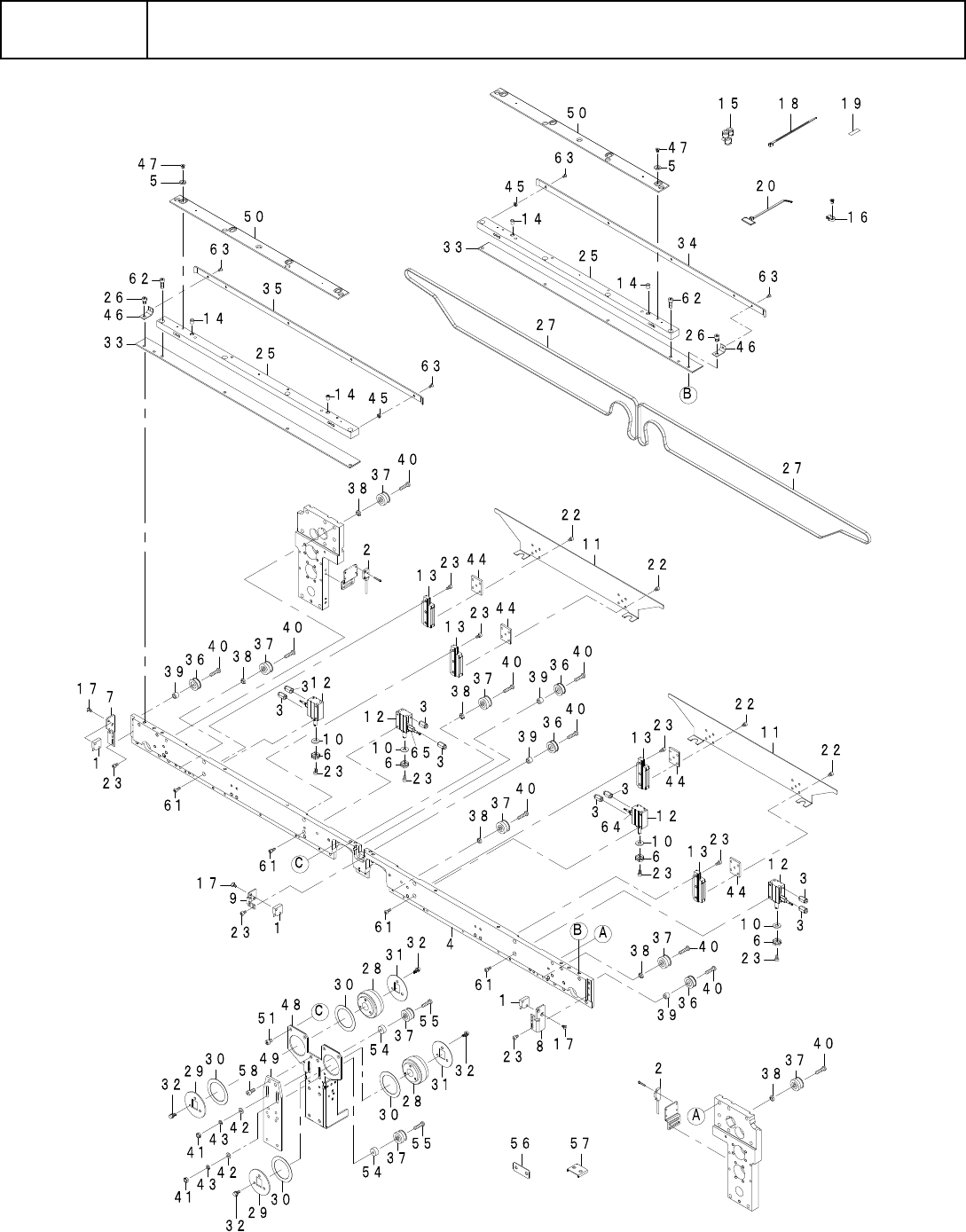

A-86
A24-1
【RX-7】搬送レーン 3
【RX-7】Conveyorlane-3

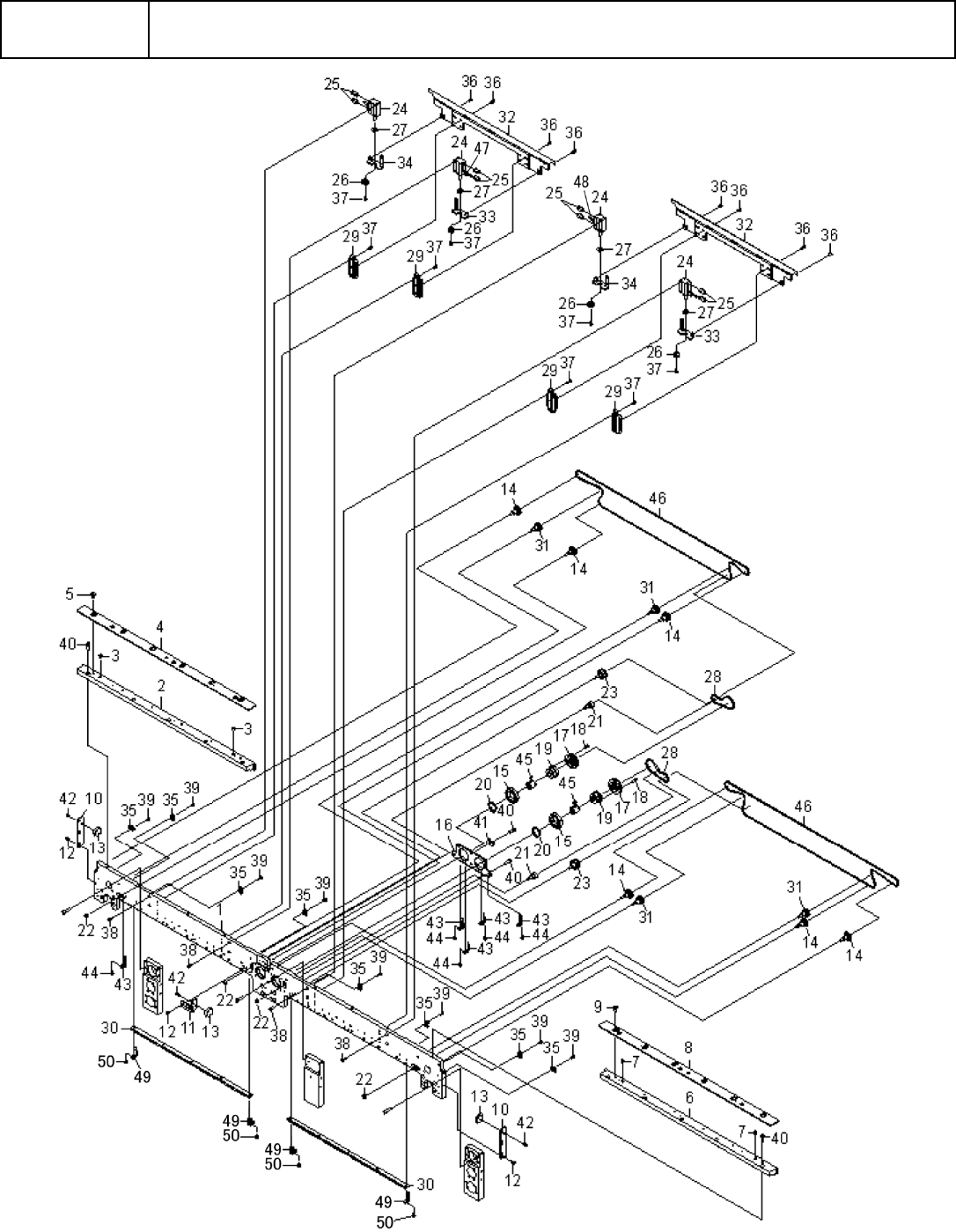

A-87
A24-1
【RX-7】搬送レーン 3
【RX-7】Conveyorlane-3
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ4-454-297-02 PLATE(L2),RAIL ﾚ-ﾙﾌﾟﾚ-ﾄ(L2) 1
2 EZ4-454-322-01 RETAINER(SLIDELOWERL) ｷﾊﾞﾝｵｻｴ(ｽﾗｲﾄﾞｼﾀL) 1
3 EZ4-454-519-01 SOLENOID(SBP5),BALL ﾎﾞ-ﾙﾌﾟﾗﾝｼﾞﾔ(SBP5) 2
4 EZ4-454-323-01 RETAINER(SLIDEUPPERL),BOARD ｷﾊﾞﾝｵｻｴ(ｽﾗｲﾄﾞｳｴL) 1
5 EZ4-454-319-01 PIN,STEP ﾀﾞﾝﾂｷﾋﾟﾝ 6
6 EZ4-454-322-11 RETAINER(SLIDELOWERR) ｷﾊﾞﾝｵｻｴ(ｽﾗｲﾄﾞｼﾀR) 1
7 EZ4-454-519-01 SOLENOID(SBP5),BALL ﾎﾞ-ﾙﾌﾟﾗﾝｼﾞﾔ(SBP5) 2
8 EZ4-454-323-11 RETAINER(SLIDEUPPERR),BOARD ｷﾊﾞﾝｵｻｴ(ｽﾗｲﾄﾞｳｴR) 1
9 EZ4-454-319-01 PIN,STEP ﾀﾞﾝﾂｷﾋﾟﾝ 6
10 EZ4-454-325-01 BRACKET(LR),SENSOR ｾﾝｻﾌﾞﾗｹﾂﾄ(LR) 2
11 EZ4-454-326-01 BRACKET(C),SENSOR ｾﾝｻﾌﾞﾗｹﾂﾄ(C) 1
12 EZ3-282-481-31 BOLT(CBSA3-6) ｺﾞｸﾃｲﾄｳﾎﾞﾙﾄ(CBSA3-6) 6
13 EZ1-492-207-11 SENSOR,FIBER(FT-AL05) ﾌｱｲﾊﾞｾﾝｻ(FT-AL05) 3
14 EZ4-454-511-01 PULLEY(P30-2GT)(A) ﾌﾟ-ﾘ(P30-2GT)A 6
15 EZ4-453-832-01 BEARING(6804ZZ) ﾍﾞｱﾘﾝｸﾞ(6804ZZ) 2
16 EZ4-454-363-02 BRACKET(3R),REINFORCEMENT ﾎｷﾖｳﾌﾞﾗｹﾂﾄ(3R) 1
17 EZ4-453-825-01 PULLEY(P1110-012-1)(D) ﾀｲﾐﾝｸﾞﾌﾟ-ﾘ(P1110-012-1)D 2
18 EZ2-679-468-01 BOLT(CBSTS3-10) ｺﾞｸﾃｲﾄｳﾎﾞﾙﾄ(CBSTS3-10) 8
19 EZ4-454-327-01 HOUSING,NUT ﾅﾂﾄﾊｳｼﾞﾝｸﾞ 2
20 EZ2-022-680-11 RING,CTYPERETAINING(STWS*) C ｶﾞﾀﾄﾒﾜ(STWS20) 2
21 EZ4-454-505-01 IDLER(AS-5A40)(B) ｱｲﾄﾞﾗ-(AS-5A40)B 2
22 EZ4-718-724-05 NUT(1TYPE),HEXAGON(M4X0.7SUS) ﾛﾂｶｸﾅﾂﾄ(1 ｼﾕ)(M4X0.7SUS) 4
23 EZ4-454-512-01 PULLEY(P30-2GTX2)(B) ﾌﾟ-ﾘ(P30-2GTX2)B 2
24 EZ4-454-500-01 CYLINDER(CDUJB8-11-DCP6468P) ｼﾘﾝﾀﾞ(CDUJB8-11-DCP6468P) 4
25 EZ4-447-052-11 UNION(KQ2H02-M3G),HALF ﾊ-ﾌﾕﾆｵﾝ(KQ2H02-M3G) 8
26 EZ4-454-324-01 JOINT,CYLINDER ｼﾘﾝﾀﾞｼﾞﾖｲﾝﾄ 4
27 EZ4-454-328-01 STOPPER,CLAMP ｸﾗﾝﾌﾟｽﾄﾂﾊﾟ 4
28 EZ4-453-829-01 BELT(162-2GT-3),TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ(162-2GT-3) 2
29 EZ4-454-501-01 GUIDE(LWLG9C1R52BS1EB09) ｶﾞｲﾄﾞ(LWLG9C1R52BS1EB09) 4
30 EZ4-455-706-01 COVERHARNESS ｶﾊﾞ-ﾊ-ﾈｽ 2
31 EZ4-454-504-01 IDLER(AS-5A39A)(A) ｱｲﾄﾞﾗ-(AS-5A39A)A 4
32 EZ4-454-360-01 PLATE(0.5),CLAMP ｸﾗﾝﾌﾟﾌﾟﾚ-ﾄ(0.5) 2
33 EZ4-454-361-01 JOINT(L),CLAMP ｸﾗﾝﾌﾟｼﾞﾖｲﾝﾄ(L) 2
34 EZ4-454-361-11 JOINT(R),CLAMP ｸﾗﾝﾌﾟｼﾞﾖｲﾝﾄ(R) 2
35 EZ4-701-529-01 TIEMOUNT(MB1) ﾀｲﾏｳﾝﾄ(MB1) 8
36 EZ7-683-402-04 BOLT,HEXAGONSOCKET3X5 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X5 28
37 EZ7-683-403-04 BOLT,HEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 16
38 EZ7-683-404-04 BOLT,HEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 8
39 EZ7-682-248-09 SCREW+K3X8 +K3X8 8
40 EZ7-683-421-04 BOLTHEXAGONSOCKET4X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ(C4X12) 16
41 EZ4-706-151-11 CLAMP(KR5G5) ﾊｲｾﾝﾄﾞﾒ(KR5G5) 1
42 EZ4-702-261-02 BOLT,HEXAGONSOCKET(M3X6) ﾛﾂｶｸｱﾅﾂｷｻﾗﾎﾞﾙﾄ(M3X6) 6
43 EZ2-595-270-01 HOLDERWIRE ﾎﾙﾀﾞｰﾜｲﾔｰ 6
44 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 6
45 EZ4-454-762-01 KEY(K03008),PARALLEL ﾍｲｺｳｷ-(K03008) 2
46 EZ4-459-595-01 BELT(1110-2GT-2),TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ(1110-2GT-2) 2
47 EZ1-492-216-32 SENSORASSY ｾﾝｻASSY(ｸﾗﾝﾌﾟ3) 1
48 EZ1-492-216-42 SENSORASSY ｾﾝｻASSY(ｸﾗﾝﾌﾟ4) 1
49 EZ2-595-270-01 HOLDERWIRE ﾎﾙﾀﾞｰﾜｲﾔｰ 4
50 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 4
A-88
A24-2
【RX-7R】デュアル搬送レーン 3
【RX-7R】DualConveyorlane-3
