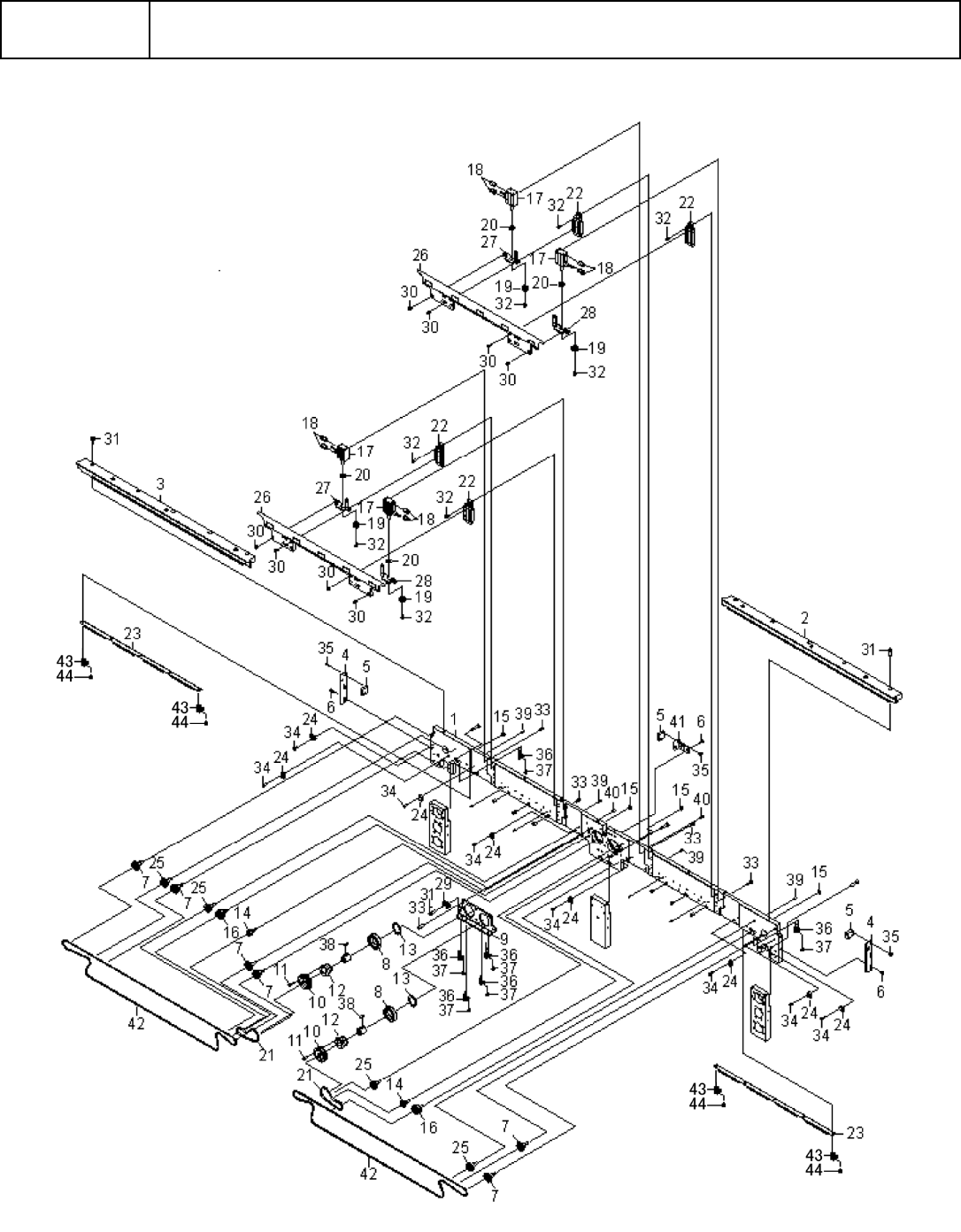

A-92 A25-1 【 RX-7 】搬送レーン 4 【 RX-7 】 Conveyorlane-4 ｲﾗｽﾄ番号  Ref.No. 品番  PartNumber Description  品名  個数  Q'ty 備考  Remarks  1 EZ4-454-297 -02  PLA TE(L2),RAIL ﾚ-ﾙﾌﾟﾚ-ﾄ(L2) 1  2 EZ4-454-321-…

100%1 / 296
A-91
A25-1
【RX-7】搬送レーン 4
【RX-7】Conveyorlane-4
A-92
A25-1
【RX-7】搬送レーン 4
【RX-7】Conveyorlane-4
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ4-454-297-02 PLATE(L2),RAIL ﾚ-ﾙﾌﾟﾚ-ﾄ(L2) 1
2 EZ4-454-321-01 RETAINER(L),PCBOARD ｷﾊﾞﾝｵｻｴ(L) 1
3 EZ4-454-321-11 RETAINER(R),PCBOARD ｷﾊﾞﾝｵｻｴ(R) 1
4 EZ4-454-325-01 BRACKET(LR),SENSOR ｾﾝｻﾌﾞﾗｹﾂﾄ(LR) 1
5 EZ1-492-207-11 SENSOR,FIBER(FT-AL05) ﾌｱｲﾊﾞｾﾝｻ(FT-AL05) 3
6 EZ3-282-481-31 BOLT(CBSA3-6) ｺﾞｸﾃｲﾄｳﾎﾞﾙﾄ(CBSA3-6) 6
7 EZ4-454-511-01 PULLEY(P30-2GT)(A) ﾌﾟ-ﾘ(P30-2GT)A 6
8 EZ4-453-832-01 BEARING(6804ZZ) ﾍﾞｱﾘﾝｸﾞ(6804ZZ) 2
9 EZ4-454-363-02 BRACKET(3R),REINFORCEMENT ﾎｷﾖｳﾌﾞﾗｹﾂﾄ(3R) 1
10 EZ4-453-825-01 PULLEY(P1110-012-1)(D) ﾀｲﾐﾝｸﾞﾌﾟ-ﾘ(P1110-012-1)D 2
11 EZ2-679-468-01 BOLT(CBSTS3-10) ｺﾞｸﾃｲﾄｳﾎﾞﾙﾄ(CBSTS3-10) 8
12 EZ4-454-327-01 HOUSING,NUT ﾅﾂﾄﾊｳｼﾞﾝｸﾞ 2
13 EZ2-022-680-11 RING,CTYPERETAINING(STWS*) C ｶﾞﾀﾄﾒﾜ(STWS20) 2
14 EZ4-454-505-01 IDLER(AS-5A40)(B) ｱｲﾄﾞﾗ-(AS-5A40)B 2
15 EZ4-718-724-05 NUT(1TYPE),HEXAGON(M4X0.7SUS) ﾛﾂｶｸﾅﾂﾄ(1 ｼﾕ)(M4X0.7SUS) 4
16 EZ4-454-512-01 PULLEY(P30-2GTX2)(B) ﾌﾟ-ﾘ(P30-2GTX2)B 2
17 EZ4-454-500-01 CYLINDER(CDUJB8-11-DCP6468P) ｼﾘﾝﾀﾞ(CDUJB8-11-DCP6468P) 4
18 EZ4-447-052-11 UNION(KQ2H02-M3G),HALF ﾊ-ﾌﾕﾆｵﾝ(KQ2H02-M3G) 8
19 EZ4-454-324-01 JOINT,CYLINDER ｼﾘﾝﾀﾞｼﾞﾖｲﾝﾄ 4
20 EZ4-454-328-01 STOPPER,CLAMP ｸﾗﾝﾌﾟｽﾄﾂﾊﾟ 4
21 EZ4-453-829-01 BELT(162-2GT-3),TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ(162-2GT-3) 2
22 EZ4-454-501-01 GUIDE(LWLG9C1R52BS1EB09) ｶﾞｲﾄﾞ(LWLG9C1R52BS1EB09) 4
23 EZ4-455-706-01 COVERHARNESS ｶﾊﾞ-ﾊ-ﾈｽ 2
24 EZ4-701-529-01 TIEMOUNT(MB1) ﾀｲﾏｳﾝﾄ(MB1) 8
25 EZ4-454-504-01 IDLER(AS-5A39A)(A) ｱｲﾄﾞﾗ-(AS-5A39A)A 4
26 EZ4-454-360-01 PLATE(0.5),CLAMP ｸﾗﾝﾌﾟﾌﾟﾚ-ﾄ(0.5) 2
27 EZ4-454-361-01 JOINT(L),CLAMP ｸﾗﾝﾌﾟｼﾞﾖｲﾝﾄ(L) 2
28 EZ4-454-361-11 JOINT(R),CLAMP ｸﾗﾝﾌﾟｼﾞﾖｲﾝﾄ(R) 2
29 EZ4-706-151-11 CLAMP(KR5G5) ﾊｲｾﾝﾄﾞﾒ(KR5G5) 1
30 EZ7-683-402-04 BOLT,HEXAGONSOCKET3X5 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X5 28
31 EZ7-683-421-04 BOLTHEXAGONSOCKET4X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ(C4X12) 16
32 EZ7-683-403-04 BOLT,HEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 16
33 EZ7-683-404-04 BOLT,HEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 8
34 EZ7-682-248-09 SCREW+K3X8 +K3X8 8
35 EZ4-702-261-02 BOLT,HEXAGONSOCKET(M3X6) ﾛﾂｶｸｱﾅﾂｷｻﾗﾎﾞﾙﾄ(M3X6) 6
36 EZ2-595-270-01 HOLDERWIRE ﾎﾙﾀﾞｰﾜｲﾔｰ 6
37 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 6
38 EZ4-454-762-01 KEY(K03008),PARALLEL ﾍｲｺｳｷ-(K03008) 2
39 EZ4-293-429-01 PIN(DIA.3X5),PARALLEL ﾍｲｺｳﾋﾟﾝ(ﾌｱｲ3X5) 4
40 EZ4-454-549-01 PIN(B3X8)PARALLEL ﾍｲｺｳﾋﾟﾝ(B3X8) 2
41 EZ4-454-326-02 BRACKET(CF),SENSOR ｾﾝｻﾌﾞﾗｹﾂﾄ(CF) 1
42 EZ4-459-595-01 BELT(1110-2GT-2),TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ(1110-2GT-2) 2
43 EZ2-595-270-01 HOLDERWIRE ﾎﾙﾀﾞｰﾜｲﾔｰ 4
44 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 4
