A-93 A25-2 【 RX-7R 】デュアル搬送レーン 4 【 RX-7R 】 DualConveyorlane-4

100%1 / 296
A-92
A25-1
【RX-7】搬送レーン 4
【RX-7】Conveyorlane-4
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ4-454-297-02 PLATE(L2),RAIL ﾚ-ﾙﾌﾟﾚ-ﾄ(L2) 1
2 EZ4-454-321-01 RETAINER(L),PCBOARD ｷﾊﾞﾝｵｻｴ(L) 1
3 EZ4-454-321-11 RETAINER(R),PCBOARD ｷﾊﾞﾝｵｻｴ(R) 1
4 EZ4-454-325-01 BRACKET(LR),SENSOR ｾﾝｻﾌﾞﾗｹﾂﾄ(LR) 1
5 EZ1-492-207-11 SENSOR,FIBER(FT-AL05) ﾌｱｲﾊﾞｾﾝｻ(FT-AL05) 3
6 EZ3-282-481-31 BOLT(CBSA3-6) ｺﾞｸﾃｲﾄｳﾎﾞﾙﾄ(CBSA3-6) 6
7 EZ4-454-511-01 PULLEY(P30-2GT)(A) ﾌﾟ-ﾘ(P30-2GT)A 6
8 EZ4-453-832-01 BEARING(6804ZZ) ﾍﾞｱﾘﾝｸﾞ(6804ZZ) 2
9 EZ4-454-363-02 BRACKET(3R),REINFORCEMENT ﾎｷﾖｳﾌﾞﾗｹﾂﾄ(3R) 1
10 EZ4-453-825-01 PULLEY(P1110-012-1)(D) ﾀｲﾐﾝｸﾞﾌﾟ-ﾘ(P1110-012-1)D 2
11 EZ2-679-468-01 BOLT(CBSTS3-10) ｺﾞｸﾃｲﾄｳﾎﾞﾙﾄ(CBSTS3-10) 8
12 EZ4-454-327-01 HOUSING,NUT ﾅﾂﾄﾊｳｼﾞﾝｸﾞ 2
13 EZ2-022-680-11 RING,CTYPERETAINING(STWS*) C ｶﾞﾀﾄﾒﾜ(STWS20) 2
14 EZ4-454-505-01 IDLER(AS-5A40)(B) ｱｲﾄﾞﾗ-(AS-5A40)B 2
15 EZ4-718-724-05 NUT(1TYPE),HEXAGON(M4X0.7SUS) ﾛﾂｶｸﾅﾂﾄ(1 ｼﾕ)(M4X0.7SUS) 4
16 EZ4-454-512-01 PULLEY(P30-2GTX2)(B) ﾌﾟ-ﾘ(P30-2GTX2)B 2
17 EZ4-454-500-01 CYLINDER(CDUJB8-11-DCP6468P) ｼﾘﾝﾀﾞ(CDUJB8-11-DCP6468P) 4
18 EZ4-447-052-11 UNION(KQ2H02-M3G),HALF ﾊ-ﾌﾕﾆｵﾝ(KQ2H02-M3G) 8
19 EZ4-454-324-01 JOINT,CYLINDER ｼﾘﾝﾀﾞｼﾞﾖｲﾝﾄ 4
20 EZ4-454-328-01 STOPPER,CLAMP ｸﾗﾝﾌﾟｽﾄﾂﾊﾟ 4
21 EZ4-453-829-01 BELT(162-2GT-3),TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ(162-2GT-3) 2
22 EZ4-454-501-01 GUIDE(LWLG9C1R52BS1EB09) ｶﾞｲﾄﾞ(LWLG9C1R52BS1EB09) 4
23 EZ4-455-706-01 COVERHARNESS ｶﾊﾞ-ﾊ-ﾈｽ 2
24 EZ4-701-529-01 TIEMOUNT(MB1) ﾀｲﾏｳﾝﾄ(MB1) 8
25 EZ4-454-504-01 IDLER(AS-5A39A)(A) ｱｲﾄﾞﾗ-(AS-5A39A)A 4
26 EZ4-454-360-01 PLATE(0.5),CLAMP ｸﾗﾝﾌﾟﾌﾟﾚ-ﾄ(0.5) 2
27 EZ4-454-361-01 JOINT(L),CLAMP ｸﾗﾝﾌﾟｼﾞﾖｲﾝﾄ(L) 2
28 EZ4-454-361-11 JOINT(R),CLAMP ｸﾗﾝﾌﾟｼﾞﾖｲﾝﾄ(R) 2
29 EZ4-706-151-11 CLAMP(KR5G5) ﾊｲｾﾝﾄﾞﾒ(KR5G5) 1
30 EZ7-683-402-04 BOLT,HEXAGONSOCKET3X5 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X5 28
31 EZ7-683-421-04 BOLTHEXAGONSOCKET4X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ(C4X12) 16
32 EZ7-683-403-04 BOLT,HEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 16
33 EZ7-683-404-04 BOLT,HEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 8
34 EZ7-682-248-09 SCREW+K3X8 +K3X8 8
35 EZ4-702-261-02 BOLT,HEXAGONSOCKET(M3X6) ﾛﾂｶｸｱﾅﾂｷｻﾗﾎﾞﾙﾄ(M3X6) 6
36 EZ2-595-270-01 HOLDERWIRE ﾎﾙﾀﾞｰﾜｲﾔｰ 6
37 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 6
38 EZ4-454-762-01 KEY(K03008),PARALLEL ﾍｲｺｳｷ-(K03008) 2
39 EZ4-293-429-01 PIN(DIA.3X5),PARALLEL ﾍｲｺｳﾋﾟﾝ(ﾌｱｲ3X5) 4
40 EZ4-454-549-01 PIN(B3X8)PARALLEL ﾍｲｺｳﾋﾟﾝ(B3X8) 2
41 EZ4-454-326-02 BRACKET(CF),SENSOR ｾﾝｻﾌﾞﾗｹﾂﾄ(CF) 1
42 EZ4-459-595-01 BELT(1110-2GT-2),TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ(1110-2GT-2) 2
43 EZ2-595-270-01 HOLDERWIRE ﾎﾙﾀﾞｰﾜｲﾔｰ 4
44 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 4
A-93
A25-2

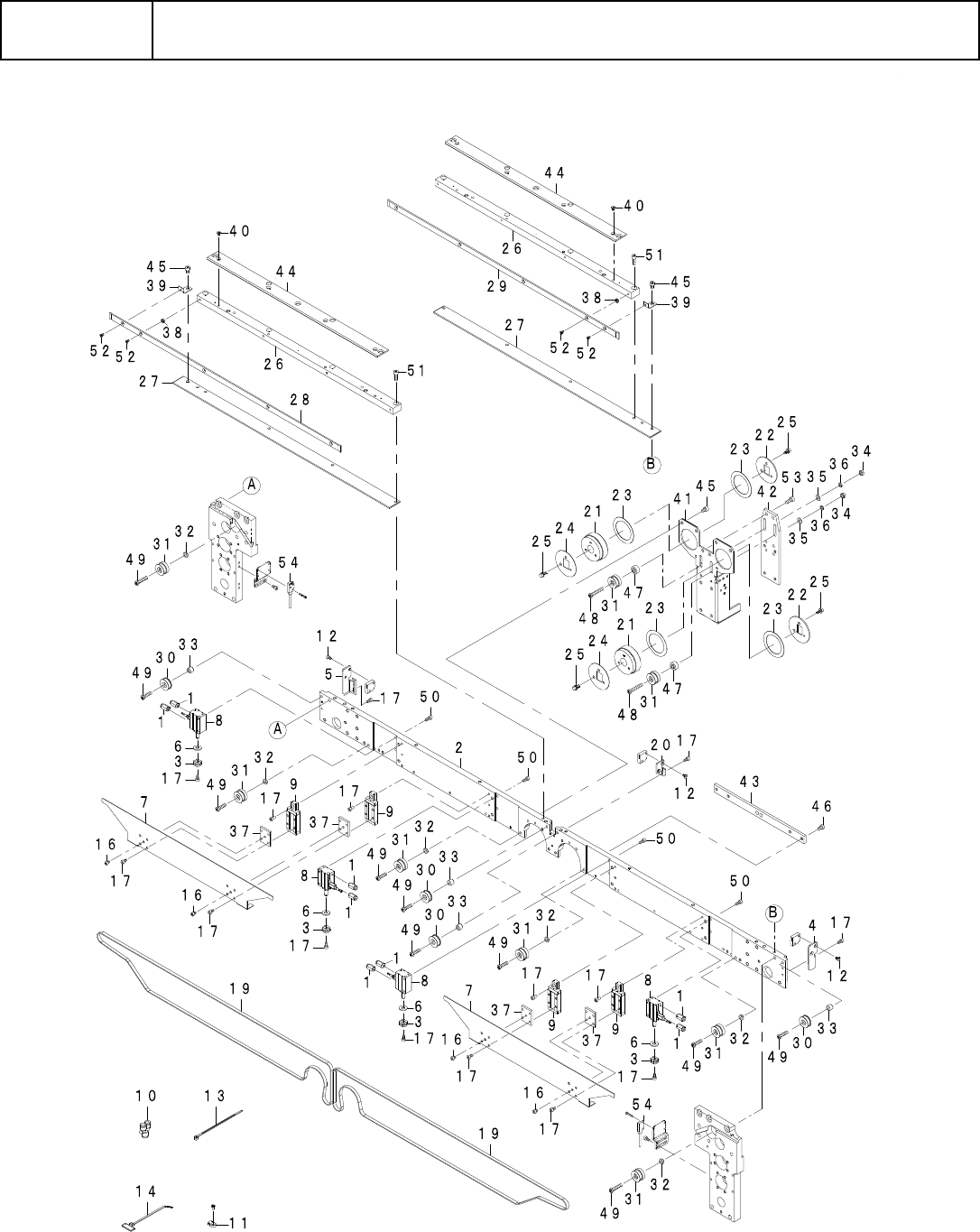

【RX-7R】デュアル搬送レーン 4
【RX-7R】DualConveyorlane-4
A-94
A25-2
【RX-7R】デュアル搬送レーン-4
【RX-7R】DualConveyorlane-4
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ4-447-052-11 UNION(KQ2H02-M3G)HALF ﾊ-ﾌﾕﾆｵﾝ(KQ2H02-M3G) 8
2 402-01172 CONVEYORRAIL_LANE3_4 ｺﾝﾍﾞｱｰﾚｰﾙ(ﾚｰﾝ 3_4) 1
3 402-00912 JOINT(A)CYLINDER ｼﾘﾝﾀﾞｰｼﾞｮｲﾝﾄ(A) 4
4 402-00985 SENSORBRACKET(1) ｾﾝｻｰﾌﾞﾗｹｯﾄ(1) 1
5 402-00986 SENSORBRACKET(2) ｾﾝｻｰﾌﾞﾗｹｯﾄ(2) 1
6 EZ4-454-328-01 STOPPERCLAMP ｸﾗﾝﾌﾟｽﾄﾂﾊﾟ 4
7 402-00911 CLAMPBRACKET ｸﾗﾝﾌﾟﾌﾞﾗｹｯﾄ 2
8 EZ4-454-500-01 CYLINDER(CDUJB8-11-DCP6468P) ｼﾘﾝﾀﾞ(CDUJB8-11-DCP6468P) 4
9 EZ4-454-501-01 GUIDE(LWLG9C1R52BS1EB09) ｶﾞｲﾄﾞ(LWLG9C1R52BS1EB09) 4
10 EZ4-455-733-01 WYE(KJU02-00)UNION ﾕﾆｵﾝﾜｲ(KJU02-00) 4
11 EZ4-701-529-01 TIEMOUNT(MB1) ﾀｲﾏｳﾝﾄ(MB1) 14
12 EZ4-702-261-02 BOLTHEXAGONSOCKET(M3X6) ﾛﾂｶｸｱﾅﾂｷｻﾗﾎﾞﾙﾄ(M3X6) 6
13 EZ4-716-434-11 TIEINSULOCK(AB100BLACK) ｲﾝｼﾕﾛﾂｸﾀｲ(AB100ｸﾛ) 14
14 EZ7-630-003-55 TUBE(TU0212B-20)2MMX20MBLK TUBE(TU0212B-20)2MMX20MBLK 11.52
15 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 14
16 EZ7-683-401-04 BOLTHEXAGONSOCKET3X4 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X4 16
17 EZ7-683-403-04 BOLTHEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 34
18 EZ7-683-404-04 BOLTHEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 8
19 400-00863 CONVEYOR_BELT_S ｺﾝﾍﾞｱﾍﾞﾙﾄ S 2
20 402-00987 SENSORBRACKET(3) ｾﾝｻｰﾌﾞﾗｹｯﾄ(3) 1
21 400-00840 DRIVE_PULLEY_R ﾄﾞﾗｲﾌﾞﾌﾟｰﾘ R 2
22 E2160-721-000 PULLEYFLANGE
ﾌﾟｰﾘﾌﾗﾝｼﾞ
2
23 E3931-750-000 PULLEYWASHER ﾌﾟｰﾘｽﾗｽﾄﾜｯｼｬ 4
24 401-92967 PULLEYFLANGE(2) ﾌﾟｰﾘｰﾌﾗﾝｼﾞ(2) 2
25 SL-6030892-TN SCREWM3L=8 座金付き六角穴ﾎﾞﾙﾄM3L=8 12
26 402-00906 GUIDERAIL_PCBOARD ｷﾊﾞﾝｶﾞｲﾄﾞﾚｰﾙ 2
27 402-00989 PLATE_BELTSUPPORT ﾍﾞﾙﾄｻﾎﾟｰﾄﾌﾟﾚｰﾄ 2
28 402-00990 PLATE_PCBOARDGUIDE(1) ｷﾊﾞﾝｶﾞｲﾄﾞﾌﾟﾚｰﾄ(1) 1
29 402-00991 PLATE_PCBOARDGUIDE(2) ｷﾊﾞﾝｶﾞｲﾄﾞﾌﾟﾚｰﾄ(2) 1
30 E2111-715-0A0 CONVEYORPULLEYASM. ﾊﾝｿｳﾌﾟｰﾘ(ｸﾐ) 4
31 E2089-721-0A0 CONVEYORPULLEYBASM. ﾊﾝｿｳﾌﾟｰﾘ B ｸﾐ 8
32 402-00909 COLLAR(1)PULLEY ﾌﾟｰﾘｰｶﾗｰ(1) 6
33 402-00910 COLLAR(2)PULLEY ﾌﾟｰﾘｰｶﾗｰ(2) 4
34 NM-6040001-SC NUTM4X0.7TYPE1 六角ﾅｯﾄM4X×0.71 種 2
35 WP-0430801-SC WASHERM4 ﾋﾗｻﾞｶﾞﾈM4 2
36 WS-0410002-KN SPRINGWASHERM4 ﾊﾞﾈｻﾞｶﾞﾈM4 2
37 402-02038 SPACERGUIDE ｶﾞｲﾄﾞｽﾍﾟｰｻｰ 4
38 402-02219 WASHER_PCBOARDGUIDE ｷﾊﾞﾝｶﾞｲﾄﾞﾖｳﾜｯｼｬｰ 8
39 402-00992 SUPPORT_PCBOARDGUIDE ｷﾊﾞﾝｶﾞｲﾄﾞｻﾎﾟｰﾄ 2
40 SM-1030552-TN PLATESCREWM3L=5 ｻﾗﾈｼﾞM3L=5 8
41 402-09121 CENTERSUPPORT(3) ｾﾝﾀｰｻﾎﾟｰﾄ(3) 1
42 402-09253 REINFORCINGPLATE ﾎｷｮｳﾌﾟﾚｰﾄ 1
43 402-09280 REINFORCINGBAR ﾎｷｮｳﾊﾞｰ 1
44 402-08797 RETAINER(2)_PCBOARD(FIXED) ｷﾊﾞﾝｵｻｴ 2(ｺﾃｲ) 2
45 SM-6040602-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ 4
46 EZ2-584-956-01 BOLT(CBSST4-6) ﾃｲﾄｳﾛﾂｶｸｱﾅﾂｷﾎﾞﾙﾄ(CBSST4-6) 4
47 E2055-721-000 PULLEYSPACER ﾌﾟｰﾘｽﾍﾟｰｻ 2
48 SM-4042501-SC SCREWM4X0.7L=25 ﾅﾍﾞｺﾈｼﾞM4X0.7L=25 2
49 SM-4041601-SC SCREWM4X0.7L=16 ﾅﾍﾞｺﾈｼﾞM4X0.7L=16 10
50 EZ7-683-408-04 BOLTHEXAGONSOCKET3X16 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X16 8
51 EZ7-683-421-04 BOLTHEXAGONSOCKET4X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ(C4X12) 8
52 402-03944 SCREWM2.5L=6 ｻﾗﾈｼﾞM2.5L=6 10
53 SM-6041002-TP SCREWM4X0.7L=10 六角穴ﾎﾞﾙﾄM4X0.7L=10 2
54 EZ1-492-251-11 SENSORASSY ｾﾝｻASSY(ﾊﾞﾂｸｱﾂﾌﾟﾋﾟﾝ4) 1
