A-97 A26-2 【 RX-7R 】デュアルコンベア モータ部  【 RX-7R 】 DualConveyormotor

100%1 / 296
A-96
A26-1
【RX-7】コンベア モータ部
【RX-7】Conveyormotor
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ4-454-261-01 BRACKET(L),MOTOR ﾓ-ﾀﾌﾞﾗｹﾂﾄ(L) 1
2 EZ1-492-228-11 MOTORASSY ﾓ-ﾀASSY(ﾊﾊﾞﾁﾖｳ2) 1
3 EZ4-454-289-01 NUT,MOTORPLATE ﾓ-ﾀｲﾀﾅﾂﾄ 6
4 EZ1-492-230-14 BRAKECLUTCHASSY ﾌﾞﾚ-ｷｸﾗﾂﾁASSY 1
5 EZ1-492-218-32 MOTORASSY ﾓ-ﾀASSY(ｺﾝﾍﾞｱ3) 1
6 EZ1-492-218-42 MOTORASSY ﾓ-ﾀASSY(ｺﾝﾍﾞｱ4) 1
7 EZ4-453-822-01 PULLEY(P1110-009-1)(A) ﾀｲﾐﾝｸﾞﾌﾟ-ﾘ(P1110-009-1)A 4
8 EZ4-453-824-01 PULLEY(P1110-011-1)(C) ﾀｲﾐﾝｸﾞﾌﾟ-ﾘ(P1110-011-1)C 2
9 EZ4-453-828-01 BELT(318-3GT-9),TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ(318-3GT-9) 1
10 EZ4-454-293-01 NUT,IDLERPLATE ｱｲﾄﾞﾗ-ﾊﾞﾝﾅﾂﾄ 2
11 EZ4-454-263-01 BRACKET,IDLER ｱｲﾄﾞﾗ-ﾌﾞﾗｹﾂﾄ 1
12 EZ4-453-830-01 IDLER(FIP1130),FLANGEPULLEY ﾌﾗﾝｼﾞﾂｷﾌﾟ-ﾘ-ｱｲﾄﾞﾗ-(FIP1130) 5
13 EZ4-454-295-01 COLLAR(DIA.13DIA.8.2-L10.5) ｶﾗ-(ﾌｱｲ 13-ﾌｱｲ 8.2-L10.5) 5
14 EZ4-454-294-01 SHAFT,IDLER ｱｲﾄﾞﾗ-ｼﾔﾌﾄ 5
15 EZ4-454-367-01 COLLAR(DIA.7),IDLER ｱｲﾄﾞﾗｶﾗ-(ﾌｱｲ 7) 4
16 EZ4-454-516-01 BOLT(TSB4.5-20) ﾎﾞﾙﾄ(TSB4.5-20) 4
17 EZ4-718-724-05 NUT(1TYPE),HEXAGON(M4X0.7SUS) ﾛﾂｶｸﾅﾂﾄ(1 ｼﾕ)(M4X0.7SUS) 2
18 EZ4-718-767-03 SET-SCREW(M4X10SUS),HEAD ﾛﾂｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M4X10SUS) 2
19 EZ7-683-423-04 BOLT,HEXAGONSOCKET4X16 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ4X16 14
20 EZ7-683-436-04 BOLT,HEXAGONSOCKET5X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ5X12 4
21 EZ4-718-766-02 SET-SCREW(M3X5SUS),HEAD ﾛﾂｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M3X5SUS) 10
22 EZ4-453-820-01 KEY(K04020),PARALLEL ﾍｲｺｳｷ-(K04020) 2
23 EZ4-454-262-01 BRACKET(R),MOTOR ﾓ-ﾀﾌﾞﾗｹﾂﾄ(R) 1
24 EZ1-492-218-12 MOTORASSY ﾓ-ﾀASSY(ｺﾝﾍﾞｱ1) 1
25 EZ1-492-218-21 MOTORASSY ﾓ-ﾀASSY(ｺﾝﾍﾞｱ2) 1
26 EZ1-492-227-11 MOTORASSY ﾓ-ﾀASSY(ﾊﾊﾞﾁﾖｳ1) 1
27 EZ4-454-289-01 NUT,MOTORPLATE ﾓ-ﾀｲﾀﾅﾂﾄ 6
28 EZ4-454-293-01 NUT,IDLERPLATE ｱｲﾄﾞﾗ-ﾊﾞﾝﾅﾂﾄ 1
29 EZ4-453-822-01 PULLEY(P1110-009-1)(A) ﾀｲﾐﾝｸﾞﾌﾟ-ﾘ(P1110-009-1)A 3
30 EZ4-453-830-01 IDLER(FIP1130),FLANGEPULLEY ﾌﾗﾝｼﾞﾂｷﾌﾟ-ﾘ-ｱｲﾄﾞﾗ-(FIP1130) 2
31 EZ4-454-294-01 SHAFT,IDLER ｱｲﾄﾞﾗ-ｼﾔﾌﾄ 2
32 EZ4-454-295-01 COLLAR(DIA.13DIA.8.2-L10.5) ｶﾗ-(ﾌｱｲ 13-ﾌｱｲ 8.2-L10.5) 2
33 EZ4-454-367-01 COLLAR(DIA.7),IDLER ｱｲﾄﾞﾗｶﾗ-(ﾌｱｲ 7) 2
34 EZ4-454-516-01 BOLT(TSB4.5-20) ﾎﾞﾙﾄ(TSB4.5-20) 2
35 EZ4-718-724-05 NUT(1TYPE),HEXAGON(M4X0.7SUS) ﾛﾂｶｸﾅﾂﾄ(1 ｼﾕ)(M4X0.7SUS) 2
36 EZ7-683-423-04 BOLT,HEXAGONSOCKET4X16 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ4X16 12
37 EZ4-718-767-03 SET-SCREW(M4X10SUS),HEAD ﾛﾂｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M4X10SUS) 2
38 EZ4-718-766-02 SET-SCREW(M3X5SUS),HEAD ﾛﾂｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M3X5SUS) 6
39 EZ4-454-928-01 BRACKET,TOOLCHIP ｼﾞｸﾞﾁﾂﾌﾟﾌﾞﾗｹﾂﾄ 1
40 EZ4-454-549-01 PIN(B3X8)PARALLEL ﾍｲｺｳﾋﾟﾝ(B3X8) 4
41 EZ4-454-927-01 BLOCK,TOOLCHIP ｼﾞｸﾞﾁﾂﾌﾟﾌﾞﾛﾂｸ 2
42 EZ4-455-731-01 UNION(KJH02-M3),HALF ﾊ-ﾌﾕﾆｵﾝ(KJH02-M3) 4
43 EZ7-683-421-04 BOLTHEXAGONSOCKET4X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ(C4X12) 4
44 EZ4-701-529-01 TIEMOUNT(MB1) ﾀｲﾏｳﾝﾄ(MB1) 2
45 EZ7-682-246-09 SCREW+K3X5 +K3X5 2
46 EZ4-454-520-01 HOLDER(VUK05),FIXED ｺﾃｲﾖｳﾎﾙﾀﾞ(VUK05) 2
47 EZ4-454-521-01 GENERATOR(VUH05-44A),VACUUM ｼﾝｸｳﾊﾂｾｲｷ(VUH05-44A) 2
48 EZ4-455-732-01 STRAIGHT(KJH02-04) ｲｹｲｽﾄﾚ-ﾄ(KJH02-04) 4
49 EZ7-630-003-47 TUBE(TU0425B-100-X3) ﾎﾟﾘｳﾚﾀﾝﾁﾕ-ﾌﾞ(TU0425B-100-X3) 4
50 EZ4-461-299-01 GLASSCHIP(7X7) ｶﾞﾗｽﾁﾂﾌﾟ(7X7) 4
A-97
A26-2

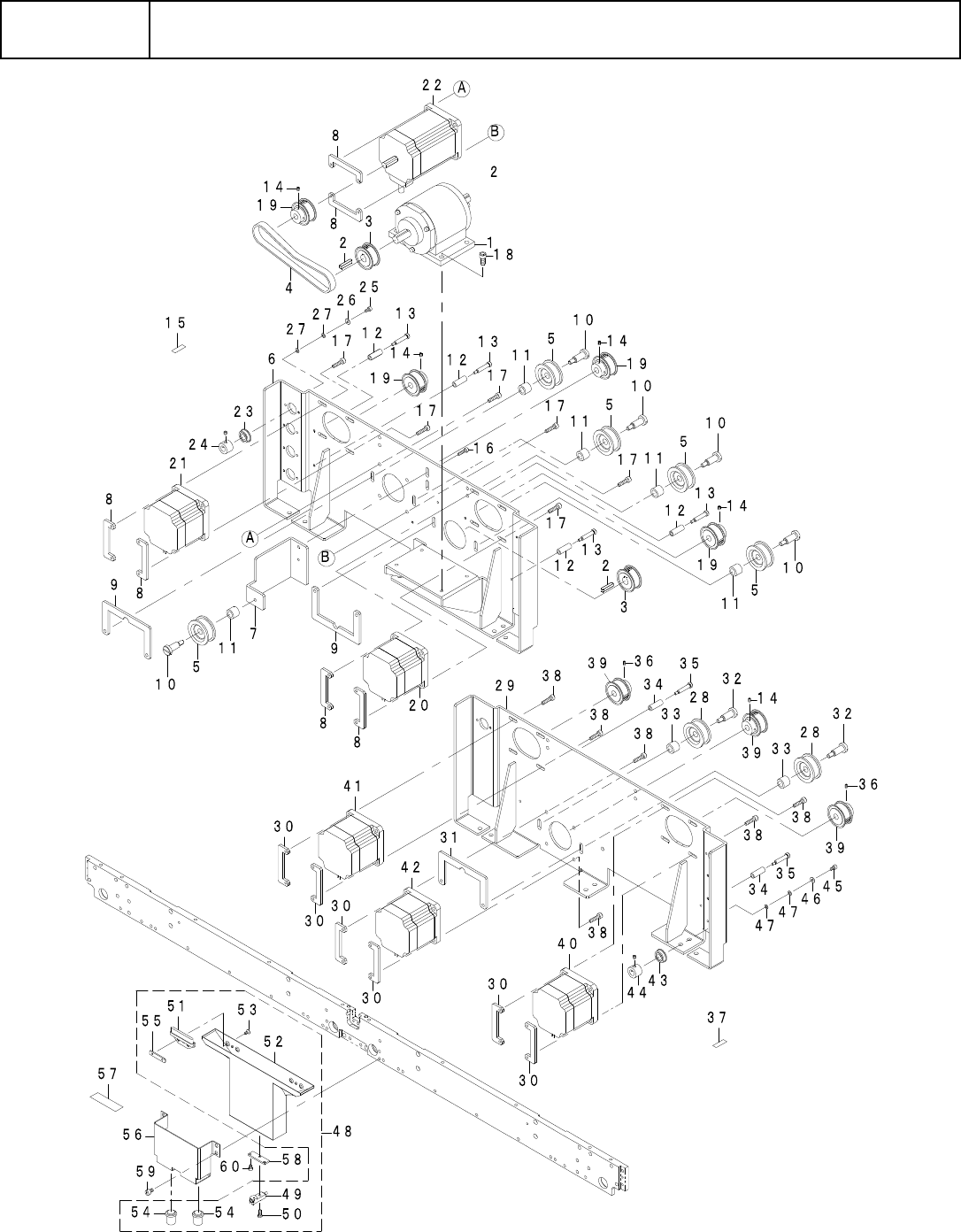

【RX-7R】デュアルコンベア モータ部
【RX-7R】DualConveyormotor
A-98
A26-2
【RX-7R】デュアルコンベア モータ部
【RX-7R】DualConveyormotor
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-492-230-14 BRAKECLUTCHASSY ﾌﾞﾚ-ｷｸﾗﾂﾁASSY 1
2 EZ4-453-820-01 KEY(K04020)PARALLEL ﾍｲｺｳｷ-(K04020) 2
3 EZ4-453-824-01 PULLEY(P1110-011-1)(C) ﾀｲﾐﾝｸﾞﾌﾟ-ﾘ(P1110-011-1)C 2
4 EZ4-453-828-01 BELT(318-3GT-9)TIMING ﾀｲﾐﾝｸﾞﾍﾞﾙﾄ(318-3GT-9) 1
5 EZ4-453-830-01 IDLER(FIP1130)FLANGEPULLEY ﾌﾗﾝｼﾞﾂｷﾌﾟ-ﾘ-ｱｲﾄﾞﾗ-(FIP1130) 5
6 401-93563 BRACKET(L)_MOTOR ﾓｰﾀｰﾌﾞﾗｹｯﾄ(L) 1
7 EZ4-454-263-01 BRACKETIDLER ｱｲﾄﾞﾗ-ﾌﾞﾗｹﾂﾄ 1
8 EZ4-454-289-01 NUTMOTORPLATE ﾓ-ﾀｲﾀﾅﾂﾄ 6
9 EZ4-454-293-02 NUTIDLERPLATE ｱｲﾄﾞﾗ-ｲﾀﾅﾂﾄ 2
10 EZ4-454-294-01 SHAFTIDLER ｱｲﾄﾞﾗ-ｼﾔﾌﾄ 5
11 EZ4-454-295-01 COLLAR(DIA.13DIA.8.2-L10.5) ｶﾗ-(ﾌｱｲ 13-ﾌｱｲ 8.2-L10.5) 5
12 EZ4-454-367-01 COLLAR(DIA.7)IDLER ｱｲﾄﾞﾗｶﾗ-(ﾌｱｲ 7) 4
13 EZ4-454-516-01 BOLT(TSB4.5-20) ﾎﾞﾙﾄ(TSB4.5-20) 4
14 EZ4-718-766-02 SET-SCREW(M3X5SUS)HEAD ﾛﾂｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M3X5SUS) 8
15 EZ4-722-956-01 LABEL(SILVER)BLANK ﾌﾞﾗﾝｸﾗﾍﾞﾙｷﾞﾝ(TTC82YS-10) 4
16 EZ7-683-420-04 BOLTHEXAGONSOCKET4X10 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ4X10 2
17 EZ7-683-423-04 BOLTHEXAGONSOCKET4X16 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ 12
18 EZ7-683-436-04 BOLTHEXAGONSOCKET5X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ5X12 4
19 401-52119 PULLEY(F)TIMING ﾀｲﾐﾝｸﾞﾌﾟｰﾘ(F) 4
20 401-59491 MOTORASSY(CVRL) ﾓｰﾀｰASSY(CVRL) 1
21 401-59489 MOTORASSY(CVFL) ﾓｰﾀｰASSY(CVFL) 1
22 401-59494 MOTORASSY(ADR) ﾓｰﾀｰASSY(ADR) 1
23 SB-1080002-00 BEARING ころがり軸受 5
24 E2141-721-000 STOPPERCOLLAR ｽﾄｯﾊﾟｶﾗｰ 5
25 SM-6030602-TN SCREWM3X6 ﾛｯｶｸｱﾅﾎﾞﾙﾄM3X6 10
26 WP-0330516-SC WASHER3.3X8X0.5 ﾋﾗｻﾞｶﾞﾈ3.3X8X0.5 10
27 WP-0320500-SF WASHER3.2X7X0.5 ﾋﾗｻﾞｶﾞﾈｺｶﾞﾀﾏﾙM3 20
28 EZ4-453-830-01 IDLER(FIP1130)FLANGEPULLEY ﾌﾗﾝｼﾞﾂｷﾌﾟ-ﾘ-ｱｲﾄﾞﾗ-(FIP1130) 2
29 401-93562 BRACKET(R)_MOTOR ﾓｰﾀｰﾌﾞﾗｹｯﾄ(R) 1
30 EZ4-454-289-01 NUTMOTORPLATE ﾓ-ﾀｲﾀﾅﾂﾄ 6
31 EZ4-454-293-02 NUTIDLERPLATE ｱｲﾄﾞﾗ-ｲﾀﾅﾂﾄ 1
32 EZ4-454-294-01 SHAFTIDLER ｱｲﾄﾞﾗ-ｼﾔﾌﾄ 2
33 EZ4-454-295-01 COLLAR(DIA.13DIA.8.2-L10.5) ｶﾗ-(ﾌｱｲ 13-ﾌｱｲ 8.2-L10.5) 2
34 EZ4-454-367-01 COLLAR(DIA.7)IDLER ｱｲﾄﾞﾗｶﾗ-(ﾌｱｲ 7) 2
35 EZ4-454-516-01 BOLT(TSB4.5-20) ﾎﾞﾙﾄ(TSB4.5-20) 2
36 EZ4-718-766-02 SET-SCREW(M3X5SUS)HEAD ﾛﾂｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M3X5SUS) 6
37 EZ4-722-956-01 LABEL(SILVER)BLANK ﾌﾞﾗﾝｸﾗﾍﾞﾙｷﾞﾝ(TTC82YS-10) 3
38 EZ7-683-423-04 BOLTHEXAGONSOCKET4X16 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ 12
39 401-52119 PULLEY(F)TIMING ﾀｲﾐﾝｸﾞﾌﾟｰﾘ(F) 3
40 401-59490 MOTORASSY(CVFR) ﾓｰﾀｰASSY(CVFR) 1
41 401-59492 MOTORASSY(CVRR) ﾓｰﾀｰASSY(CVRR) 1
42 401-59493 MOTORASSY(ADF) ﾓｰﾀｰASSY(ADF) 1
43 SB-1080002-00 BEARING ころがり軸受 5
44 E2141-721-000 STOPPERCOLLAR ｽﾄｯﾊﾟｶﾗｰ 5
45 SM-6030602-TN SCREWM3X6 ﾛｯｶｸｱﾅﾎﾞﾙﾄM3X6 10
46 WP-0330516-SC WASHER3.3X8X0.5 ﾋﾗｻﾞｶﾞﾈ3.3X8X0.5 10
47 WP-0320500-SF WASHER3.2X7X0.5 ﾋﾗｻﾞｶﾞﾈｺｶﾞﾀﾏﾙM3 20
48 EZA-193-711-1A BOXASSYDUST ﾀﾞｽﾄﾎﾞﾂｸｽASSY 1
49 EZ1-492-363-12 SENSORASSY ｾﾝｻ ASSY(ｺﾞﾐﾊﾞｺ(C)ｱﾘﾅｼ) (1)
50 EZ2-679-468-11 BOLT(CBSTS3-8) ｺﾞｸﾃｲﾄｳﾎﾞﾙﾄ(CBSTS3-8) (1)
