A-1 14 A29-1 【 RX-7 】搬送部 バックアップユニット  【 RX-7 】 Backupunit ｲﾗｽﾄ番号  Ref.No. 品番  PartNumber Description  品名  個数  Q'ty 備考  Remarks  1 EZ4-454-399-01 BASE,BACKUP ﾊﾞﾂｸｱﾂﾌﾟﾍﾞ-ｽ 1  2 EZ4-454-393 -…

100%1 / 296
A-113
A29-1

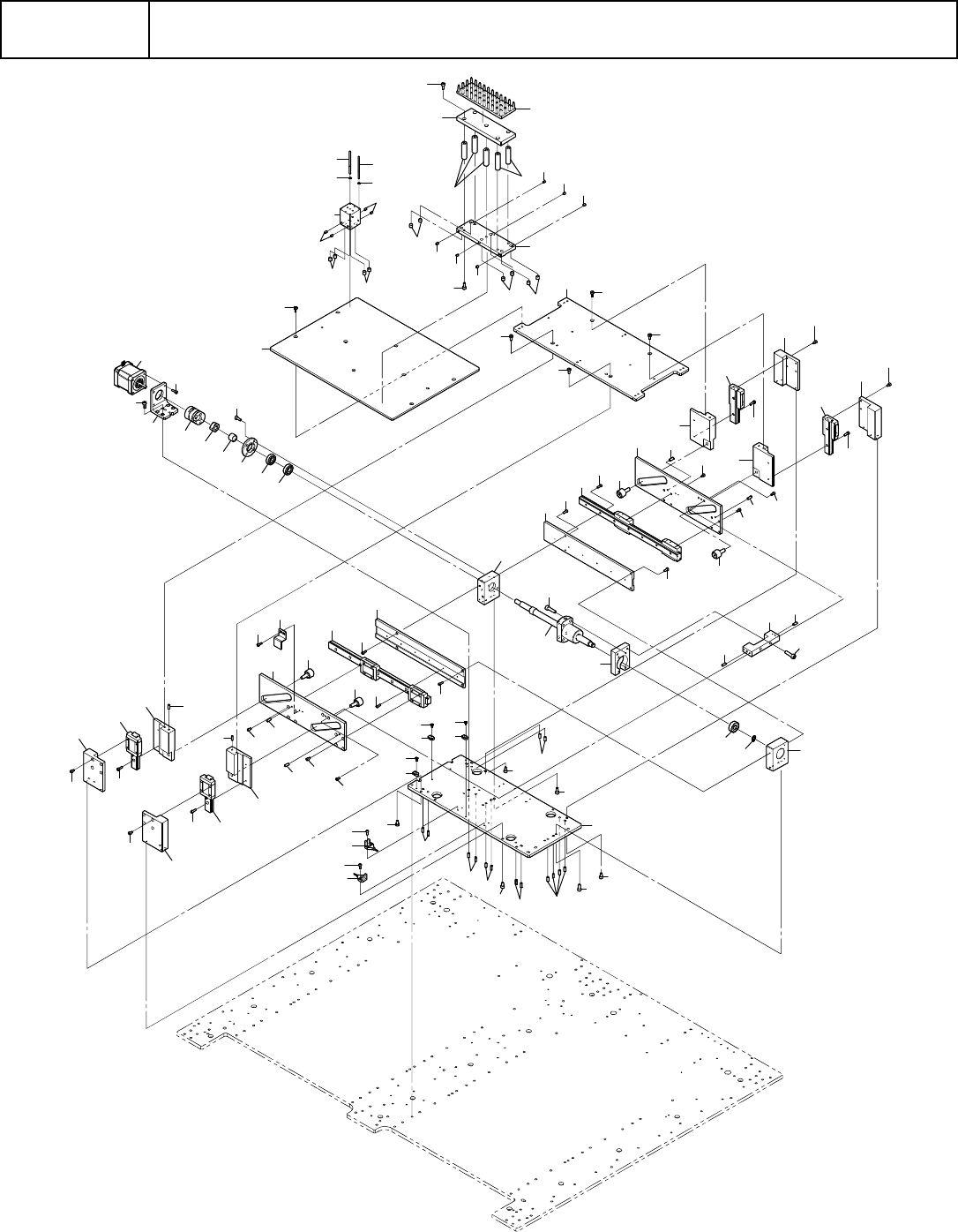

【RX-7】搬送部 バックアップユニット
【RX-7】Backupunit
50
51
49
50
51
53
53
35
52
52
46
47
48
44
45
43
43
42
47
47
47
46
47
45
47
29
40
46
35
35
28
35
35
38
12
40
11
18
32
15
8
37
31
22
31
24
21
20
36
27
2
41
16
14
7
7
23
9
23
6
5
37
37
37
4
37
37
6
23
10
31
24
36
36
31
36
37
31
33
3
17
31
13
41
23
22
38
21
20
38
21
36
19
36
21
19
38
38
36
36
31
31
36
36
37
25
26
39
31
37
30
34
30
34
30
34
31
31
31
31
39
31
40
39
40
1
39
A-114
A29-1
【RX-7】搬送部 バックアップユニット
【RX-7】Backupunit
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ4-454-399-01 BASE,BACKUP ﾊﾞﾂｸｱﾂﾌﾟﾍﾞ-ｽ 1
2 EZ4-454-393-01 SUPPORT,FIXED ｺﾃｲｻﾎﾟ-ﾄ 1
3 EZ4-454-392-01 SUPPORT,SUPPORT ｼｼﾞｻﾎﾟ-ﾄ 1
4 EZ4-454-390-01 PLATE(L),LM LMﾌﾟﾚ-ﾄ(L) 1
5 EZ4-454-390-11 PLATE(R),LM LMﾌﾟﾚ-ﾄ(R) 1
6 EZ4-454-528-01 GUIDE(LWL15C2R280BCSH/MN) ｶﾞｲﾄﾞ(LWL15C2R280BCSH/MN) 2
7 EZ4-461-217-01 BEARING(7900A5TYNSULP4) ﾍﾞｱﾘﾝｸﾞ(7900A5TYNSULP4) 2
8 EZ4-454-396-01 RETAINER,BEARING ﾍﾞｱﾘﾝｸﾞｵｻｴ 1
9 EZ4-454-402-01 PLATE(L),SLIDE ｽﾗｲﾄﾞﾌﾟﾚ-ﾄ(L) 1
10 EZ4-454-402-11 PLATE(R),SLIDE ｽﾗｲﾄﾞﾌﾟﾚ-ﾄ(R) 1
11 EZ4-454-397-01 BRACKET,MOTOR ﾓ-ﾀﾌﾞﾗｹﾂﾄ 1
12 EZ1-492-224-12 MOTORASSY(BACKUP) ﾓ-ﾀASSY(BACKUP) 1
13 EZ4-454-391-01 LINK,SLIDE ｽﾗｲﾄﾞﾘﾝｸ 1
14 EZ4-454-395-01 SUPPORT,NUT ﾅﾂﾄｻﾎﾟ-ﾄ 1
15 EZ4-454-529-01 COLLAR(GY/W-C10) ｶﾗ-(GY/W-C10) 1
16 EZ4-453-821-01 SCREW(GY1210AS-HULR-0221) ﾎﾞ-ﾙﾈｼﾞ(GY1210AS-HULR-0221X0*) 1
17 EZ2-022-823-01 BEARING,MINIATURE(608ZZMC3E) ﾐﾆﾁﾕｱﾍﾞｱﾘﾝｸﾞ(608ZZMC3E) 1
18 EZ4-454-524-01 COUPLING(SFC-020DA2-5B-8B) ｶﾂﾌﾟﾘﾝｸﾞ(SFC-020DA2-5B-8B) 1
19 EZ4-454-400-01 BASE(L),SLIDE ｽﾗｲﾄﾞﾍﾞ-ｽ(L) 2
20 EZ4-454-400-11 BASE(R),SLIDE ｽﾗｲﾄﾞﾍﾞ-ｽ(R) 2
21 EZ4-454-527-01 GUIDE(LWL15C1R81BCST1HS1/MN) ｶﾞｲﾄﾞ(LWL15C1R81BCST1HS1/MN) 4
22 EZ4-454-401-01 SLIDE(L),CAM ｶﾑｽﾗｲﾄﾞ(L) 2
23 EZ4-454-525-01 FOLLOWER(CF6BR),CAM ｶﾑﾌｵﾛｱ(CF6BR) 4
24 EZ4-454-401-11 SLIDE(R),CAM ｶﾑｽﾗｲﾄﾞ(R) 2
25 EZ1-492-223-11 SENSORASSY ｾﾝｻASSY(ﾊﾞﾂｸｱﾂﾌﾟﾘﾐﾂﾄ1) 1
26 EZ1-492-222-11 SENSORASSY ｾﾝｻASSY(ﾊﾞﾂｸｱﾂﾌﾟｹﾞﾝﾃﾝ1) 1
27 EZ4-454-394-01 DOG(4R),SENSOR ｾﾝｻ-ﾄﾞｸﾞ(4R) 1
28 EZ4-454-398-01 PLATE,TOP ﾄﾂﾌﾟﾌﾟﾚ-ﾄ 1
29 EZ4-454-389-01 PLATE(M),BACKUP ﾊﾞﾂｸｱﾂﾌﾟﾌﾟﾚ-ﾄM 1
30 EZ4-701-529-01 TIEMOUNT(MB1) ﾀｲﾏｳﾝﾄ(MB1) 3
31 EZ4-431-981-31 PIN(DIA.4),PARALLEL ﾍｲｺｳﾋﾟﾝﾌｱｲ4ｼﾘ-ｽﾞ 22
32 EZ4-454-526-01 NUT(LNM10X1),LOCK ﾛﾂｸﾅﾂﾄ(LNM10X1) 1
33 EZ7-624-198-01 STOPRING8,TYPEC C ｶﾞﾀﾄﾒﾜ8(ｼﾞｸﾖｳ) 1
34 EZ7-682-247-09 SCREW+K3X6 SCREW+K3X6 3
35 EZ2-584-960-01 BOLT(CBSST4-8) ﾃｲﾄｳﾛﾂｶｸｱﾅﾂｷﾎﾞﾙﾄ(CBSST4-8) 12
36 EZ7-683-403-04 BOLT,HEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 36
37 EZ7-683-404-04 BOLT,HEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 26
38 EZ7-683-405-04 BOLT,HEXAGONSOCKET3X10 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X10 12
39 EZ7-683-419-04 BOLTHEXAGONSOCKET4X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ4X8 8
40 EZ7-683-420-04 BOLT,HEXAGONSOCKET4X10 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ4X10 12
41 EZ7-683-440-04 BOLT,HEXAGONSOCKET5X20 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ5X20 6
42 EZ4-456-321-01 BLOCK,BACKUP ﾊﾞﾂｸｱﾂﾌﾟﾌﾞﾛﾂｸ 1
43 EZ4-456-322-01 BACKUP,SHAFT ｼﾔﾌﾄﾊﾞﾂｸｱﾂﾌﾟ 5
44 EZ4-456-323-01 BACKUP,PLATE ﾌﾟﾚ-ﾄﾊﾞﾂｸｱﾂﾌﾟ 1
45 EZ7-683-420-04 BOLT,HEXAGONSOCKET4X10 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ4X10 10
46 EZ4-456-320-01 MAGNET(HXN6-6) ﾏｸﾞﾈﾂﾄ(HXN6-6) 6
47 EZ4-718-767-01 SET-SCREW(M4X5SUS),HEAD ﾛﾂｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M4X5SUS) 6
48 EZ2-664-098-01 SPONGE(BLUE),BACKUP ﾊﾞﾂｸｱﾂﾌﾟｽﾎﾟﾝｼﾞ(ｱｵ) 1
49 EZ4-456-347-01 BACKUPPIN ﾌﾞﾛﾂｸﾊﾞﾂｸｱﾂﾌﾟﾋﾟﾝ 1
50 EZ4-722-700-01 PIN,BACKUP ﾊﾞﾂｸｱﾂﾌﾟﾋﾟﾝ 2
A-115
A29-1
【RX-7】搬送部 バックアップユニット
【RX-7】Backupunit
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
51 EZ7-624-104-04 STOPRING2.0,TYPE-E E ｶﾞﾀﾄﾒﾜ2.0 2
52 EZ4-456-320-01 MAGNET(HXN6-6) ﾏｸﾞﾈﾂﾄ(HXN6-6) 4
53 EZ4-718-767-01 SET-SCREW(M4X5SUS),HEAD ﾛﾂｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M4X5SUS) 4
