A-121
A30-2

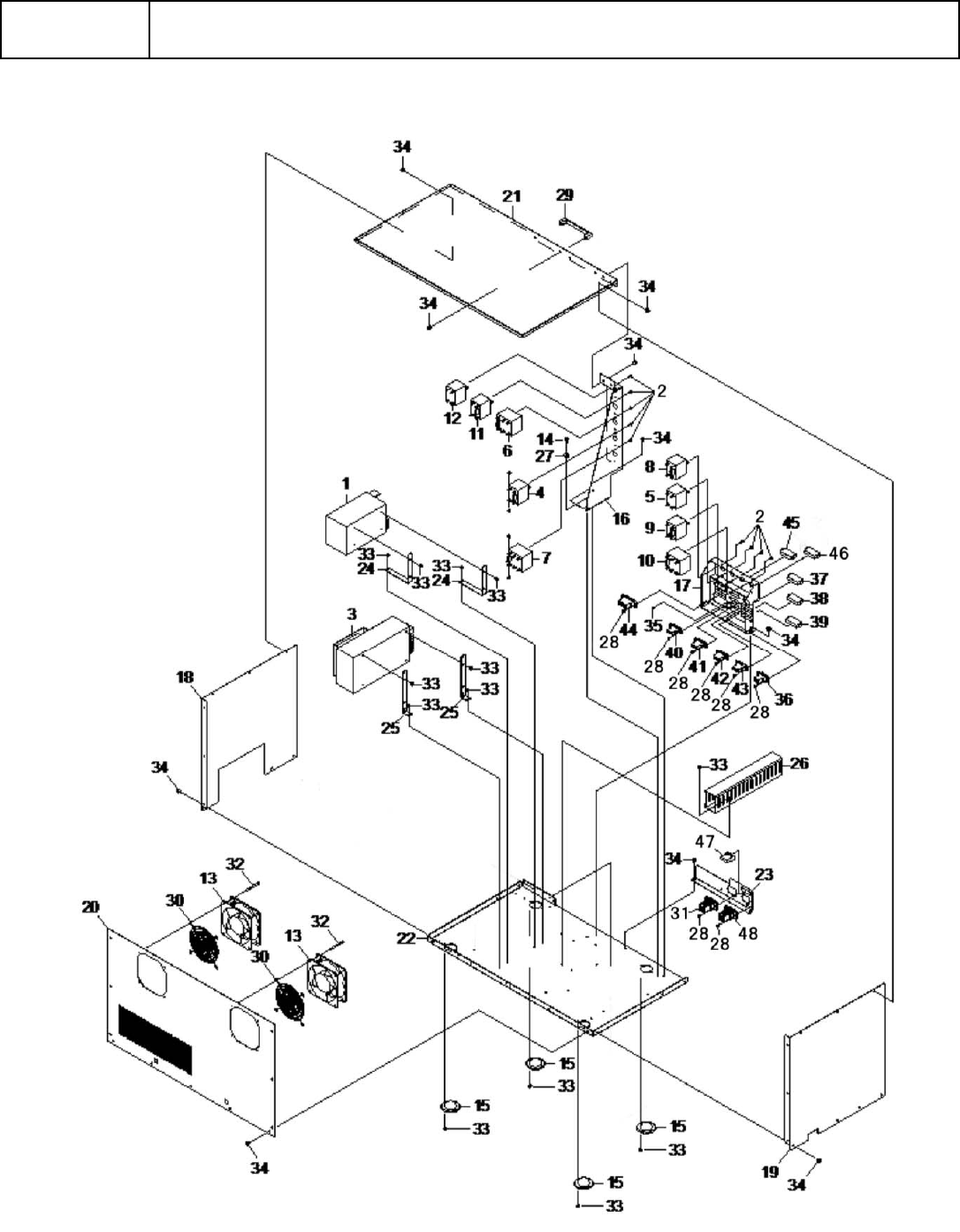

【RX-7R】電装 BOX-1
【RX-7R】Electricalbox-1
A-122
A30-2
【RX-7R】電装 BOX-1
【RX-7R】Electricalbox-1
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-474-452-11 REGULATOR,SWITCHING(HWS600P-*) REGULATOR,SWITCHING(HWS600P-*) 1
2 EZ7-682-947-01 SCREW+PSW3X6 (+)PSW3X6 1
3 HX-0069200-00 POWERSUPPLY ﾊﾟﾜｰｻﾌﾟﾗｲ 1
4 EZ1-523-270-11 BREAKER,CIRCUIT(CP32V/2WDN) ｻ-ｷﾂﾄﾌﾞﾚ-ｶ(CP32V/2WDN) 1
5 EZ1-523-272-11 BREAKER,CIRCUIT(CP32V/15WDC) ｻ-ｷﾂﾄﾌﾞﾚ-ｶ(CP32V/15WDC) 1
6 EZ1-523-273-11 BREAKER,CIRCUIT(CP33V/2W)
ｻ-ｷﾂﾄﾌﾞﾚ-ｶ(CP33V/2W)
1
7 EZ1-523-275-11 BREAKER,CIRCUIT(CP33V/20WDN) ｻ-ｷﾂﾄﾌﾞﾚ-ｶ(CP33V/20WDN) 1
8 EZ1-523-272-11 BREAKERCIRCUIT ｻ-ｷﾂﾄﾌﾞﾚ-ｶ(CP32V/15WDC) 1
9 EZ1-523-303-11 BREAKER,CIRCUIT(CP32V/10WDC) ﾌﾞﾚｰｶ,ｻｰｷｯﾄ(CP32V/10WDC) 1
10 401-99882 CIRCUITPROTECTOR ｻｰｷｯﾄﾌﾟﾛﾃｸﾀ 1
11 401-99881 CIRCUITPROTECTOR ｻｰｷｯﾄﾌﾟﾛﾃｸﾀ 1
12 EZ1-576-339-11 BREAKER,CIRCUIT(CP32V/3) ｻ-ｷﾂﾄﾌﾞﾚ-ｶ(CP32V/3) 1
13 401-89090 DCFANASM DCFAN ｸﾐ 2
14 EZ2-580-608-01 SCREW,+PSWM5X16 SCREW,+PSWM5X16 1
15 EZ4-180-708-01 CASTER(K-142-8L),BALL ﾎﾞ-ﾙｷﾔｽﾀ-(K-142-8L) 4
16 EZ4-453-730-02 PANEL(ACCP),FRONTCOVER ｼﾖｳﾒﾝﾊﾟﾈﾙ(ACCP) 1
17 401-58130 PANEL(DCCP)FRONTCOVER ﾊﾟﾈﾙ(DCCP)ﾌﾛﾝﾄｶﾊﾞｰ 1
18 EZ4-453-732-03 PANEL(R),SIDE ｿｸﾒﾝﾊﾟﾈﾙR 1
19 EZ4-453-733-01 PANEL(L),SIDE ｿｸﾒﾝﾊﾟﾈﾙL 1
20 EZ4-453-734-01 PANEL,REAR ﾊｲﾒﾝﾊﾟﾈﾙ 1
21 EZ4-453-735-02 PANEL,UPPER ｼﾞﾖｳﾌﾞﾊﾟﾈﾙ 1
22 401-58138 PANELMAINBASE ﾊﾟﾈﾙﾒｲﾝﾍﾞｰｽ 1
23 402-07125 PANEL_AC_CONNECTOR AC ｺﾈｸﾀﾊﾟﾈﾙ 1
24 EZ4-453-746-02 BRACKET,POWERFITTING
ｽｲﾂﾁﾝｸﾞﾃﾞﾝｹﾞﾝﾄﾘﾂｹﾌﾞﾗｹﾂﾄ
2
25 EZ4-453-763-01 BRACKET(F-ADA-2) ﾃﾞﾝｹﾞﾝﾄﾘﾂｹﾌﾞﾗｹﾂﾄ(F-ADA-2) 4
26 EZ4-453-971-01 DUCT(AD-462),WIRING ﾊｲｾﾝﾀﾞｸﾄ(AD-462ｾﾞﾝﾁﾖｳ1M) 1
27 EZ4-459-135-01 COLLAR(CLJGJ14-5-6-TC2) ｼﾞﾕｼｶﾗ-(CLJGJ14-5-6-TC2) 1
28 EZ7-682-948-01 SCREW+PSW3X8 SCREW+PSW3X8 2
29 EZ4-705-232-11 HANDLE3,SQUARE(165-4) ｶｸｶﾞﾀ3 ｺﾞｳﾄﾂﾃ(A165-4) 1
30 HM-0003300-30 FINGERGUARD
ﾌｨﾝｶﾞｰｶﾞｰﾄﾞ
2
31 401-96336 MAINSW-TB1WIREASM ﾒｲﾝSW-TB1ﾜｲﾔｰｸﾐ 18
32 EZ7-682-172-01 SCREW+P4X50 +P4X50 8
33 EZ7-682-961-01 SCREW+PSW4X8 +PSW4X8 28
34 EZ7-682-973-11 SCREW+PSW5X10 +PSW5X10 37
35 EZ7-684-023-04 N3TYPE2 N3TYPE2 4
36 401-57967 SV3SV4POWERCABLEASM
SV3SV4ﾊﾟﾜｰｹｰﾌﾞﾙｸﾐ
1
37 401-96362 CN2701-IO1CABLEASM CN2701-IO1ｹｰﾌﾞﾙｸﾐ 1
38 402-03288 SDIOCN2903-HIOCABLEASM SDIOCN2903-HIOｹｰﾌﾞﾙｸﾐ 1
39 402-03289 SDIOCN2904-HIOCABLEASM SDIOCN2904-HIOｹｰﾌﾞﾙｸﾐ 1
40 EZ1-969-102-11 HARNESS(ATX-TP,POW) ﾊ-ﾈｽ(ATX-TP,POW) 1
41 402-03297 TB5-BOXCN3CABLEASM TB5-BOXCN3ｹｰﾌﾞﾙｸﾐ 1
42 402-03298 TB5-BOXCN4CABLEASM TB5-BOXCN4ｹｰﾌﾞﾙｸﾐ 1
43 402-03299 TB5-BOXCN5CABLEASM TB5-BOXCN5ｹｰﾌﾞﾙｸﾐ 1
44 EZ1-969-098-13 HARNESS(CR2,3-TROLLY,POW) ﾊ-ﾈｽ(CR2,3-TROLLY,POW) 1
45 401-57969 BOXCN1ASIGNALCABLEASM ﾎﾞｯｸｽCN1Aｼｸﾞﾅﾙｹｰﾌﾞﾙｸﾐ 1
46 401-96357 ELEBOX-BOXCN1B_CCABLEASM ELEBOX-BOXCN1B_Cｹｰﾌﾞﾙｸﾐ 1
47 EZ1-969-092-12 HARNESS(CP3-VAC) ﾊ-ﾈｽ(CP3-VAC) 1
48 402-00606 ACIN-TB1CABLEASM ACIN-TB1ｹｰﾌﾞﾙｸﾐ 1
49 401-96336 MAINSW-TB1WIREASM MAINSW-TB1ﾜｲﾔｰｸﾐ 1
A-123
A31-1

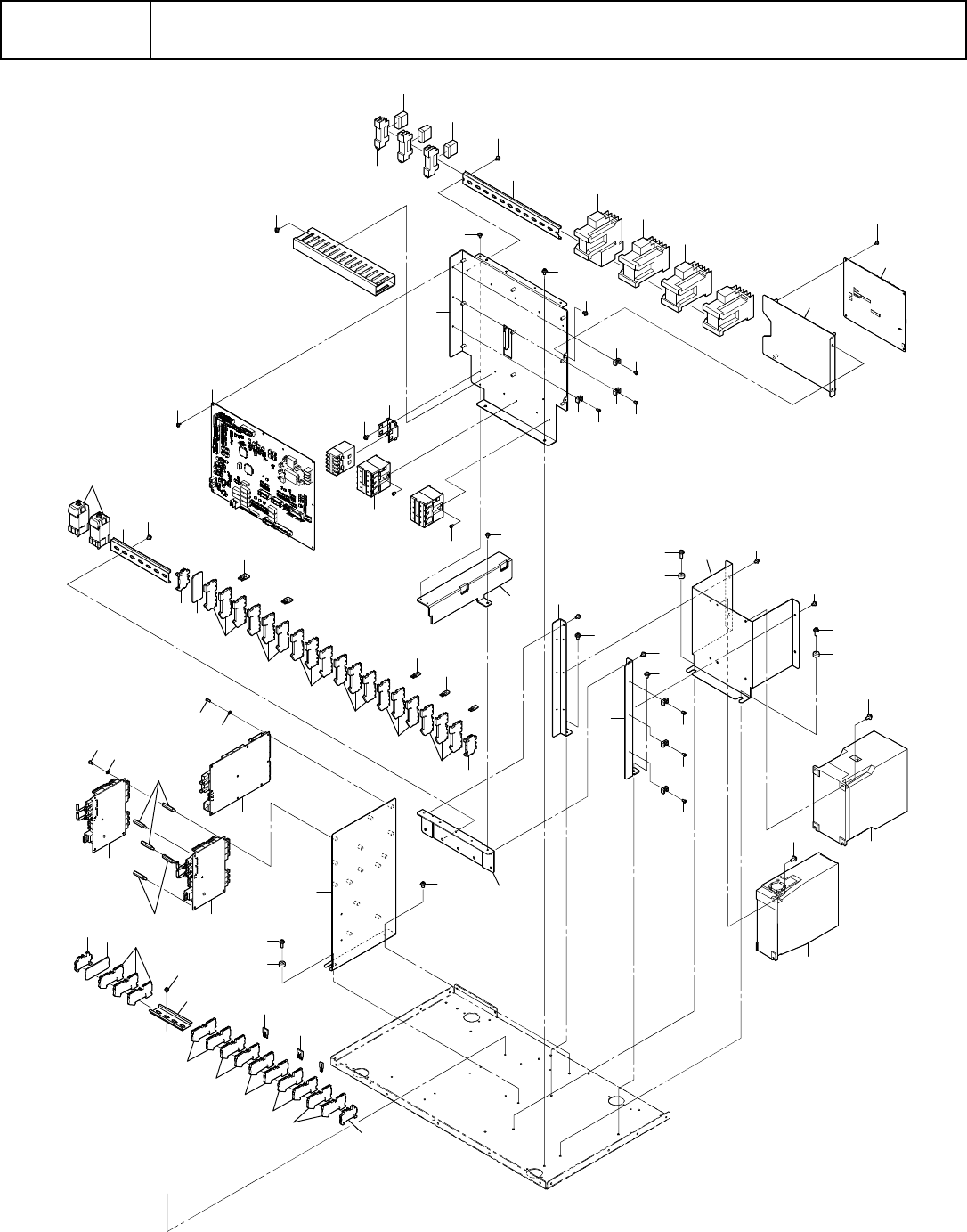

【RX-7】電装 BOX-2
【RX-7】Electricalbox-2
34
17
40
33
30
29
15
39
14
12
12
12
30
34
41
38
30
32
5
39
29
12
12
14
15
14
14
30
41
38
4
4
3
21
13
13
16
19
14
43
44
31
39
11
11
11
10
10
10
39
20
7
6
6
6
23
40
35
37
35
37
39
13
13
8
39
9
37
9
37
39
18
16
16
27
16
26
39
28
42
35
37
35
40
39
37
35
37
35
37
39
17
17
39
33
25
24
33
36
36
2
1
39
22
40
44
