A-125 A31-2 【 RX-7R 】電装 BO X-2 【 RX-7R 】 Electricalbox-2

100%1 / 296
A-124
A31-1
【RX-7】電装 BOX-2
【RX-7】Electricalbox-2
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-492-145-11 AMPLIFIER,SERVO(MR-J4W2-22B-MK019) ｻ-ﾎﾞｱﾝﾌﾟ(MR-J4W2-22B-MK019) 1
2 EZ1-492-146-11 AMPLIFIER,SERVO(MR-J3W-1010B-MK016) ｻ-ﾎﾞｱﾝﾌﾟ(MR-J3W-1010B-MK016) 1
3 EZ1-492-147-11 AMPLIFIER,SERVO(MR-MD202-S016) ｻ-ﾎﾞｱﾝﾌﾟ(MR-MD202-S016) 1
4 EZ1-492-148-11 AMPLIFIER,SERVO(MR-MD212-S016) ｻ-ﾎﾞｱﾝﾌﾟ(MR-MD212-S016) 2
5 EZ1-492-155-11 AMPLIFIERUNIT(ZX2-LDA11) ｱﾝﾌﾟﾕﾆﾂﾄ(ZX2-LDA11) 2
6 EZ1-755-536-11 CONTACTOR(SD-N12DC24V1A1B) ｺﾝﾀｸﾀ(SD-N12DC24V1A1B) 3
7 EZ1-755-537-11 SWITCH,ELECTROMAGNETIC(MSOD*) ﾃﾞﾝｼﾞｶｲﾍｲｷ(MSOD-N11KP) 1
8 EZ1-755-627-11 RELAY,POWER(G7J-4A-BDC24) ﾊﾟﾜ-ﾘﾚ-(G7J-4A-BDC24) 1
9 EZ1-755-683-11 RELAY,POWER(G7Z-4ADC24) RELAY,POWER(G7Z-4ADC24) 2
10 EZ1-755-690-11 RELAY,POWER(RJ1S-CLD-D24) RELAY,POWER(RJ1S-CLD-D24) 3
11 EZ1-755-691-11 SOCKET,RELAY(SJ1S-05B) SOCKET,RELAY(SJ1S-05B) 3
12 EZ1-854-018-12 TERMINALBLOCK(PT2,5-QUATTROBU) ﾀﾝｼﾀﾞｲ(PT2,5-QUATTROBU) 12
13 EZ1-854-021-11 FERRITE-ROD,BRIDGE(FBS3-5) ﾌﾞﾘﾂｼﾞﾊﾞ-(FBS3-5) 4
14 EZ1-854-025-12 TERMINALBLOCK(PT2,5-QUATTRO) ﾀﾝｼﾀﾞｲ(PT2,5-QUATTRO) 13
15 EZ1-854-026-12 TERMINALBLOCK(PT2,5-QUATTRO-PE) ﾀﾝｼﾀﾞｲ(PT2,5-QUATTRO-PE) 6
16 EZ1-854-027-11 FERRITE-ROD,BRIDGE(FBS2-5) ﾌﾞﾘﾂｼﾞﾊﾞ-(FBS2-5) 4
17 EZ2-580-608-01 SCREW,+PSWM5X16 SCREW,+PSWM5X16 3
18 EZ4-104-008-01 BRACKET(R99-04FORG5F),FIXED ｺﾃｲｶﾅｸﾞ(R99-04FORG5F) 1
19 EZ4-453-715-01 RAIL(NS35/7,5PERF100MM/Z),DIN DINﾚ-ﾙ(NS35/7,5PERF100MM/Z) 1
20 EZ4-453-718-01 RAIL(NS35/7,5PERF300MM/Z),DIN DINﾚ-ﾙ(NS35/7,5PERF300MM/Z) 1
21 EZ4-453-728-02 BRACKET,AMPLIFIERFITTING ﾀｼﾞｸｱﾝﾌﾟﾄﾘﾂｹﾌﾞﾗｹﾂﾄ 1
22 EZ4-453-738-02 BRACKET(Y,X),PACKFITTING ｻ-ﾎﾞﾊﾟﾂｸﾄﾘﾂｹﾌﾞﾗｹﾂﾄ(Y,X) 1
23 EZ4-453-739-05 BRACKET,PCBOARDFITTING ｾｲｷﾞﾖｷﾊﾞﾝﾄﾘﾂｹﾌﾞﾗｹﾂﾄ 1
24 EZ4-453-740-01 BRACKET(L),DINRAILFIXED DINﾚ-ﾙｺﾃｲﾌﾞﾗｹﾂﾄL 1
25 EZ4-453-741-01 BRACKET(R),DINRAILFIXED DINﾚ-ﾙｺﾃｲﾌﾞﾗｹﾂﾄR 1
26 EZ4-453-742-02 BRACKET,DINRAIL(REAR) DINﾚ-ﾙｳﾗﾌﾞﾗｹﾂﾄ 1
27 EZ4-453-743-01 BRACKET,FIXEDREINFORCEMENT DINﾚ-ﾙｺﾃｲﾎｷﾖｳﾌﾞﾗｹﾂﾄ ENT 1
28 EZ4-453-745-01 BRACKET,ADDAPCBOARDFITTING ADDAｷﾊﾞﾝﾄﾘﾂｹﾌﾞﾗｹﾂﾄ 1
29 EZ4-453-765-01 PLATE(D-ST2.5-QUATTRO) ｼﾕｳﾀﾝﾊﾞﾝ(D-ST2.5-QUATTRO) 2
30 EZ4-453-766-01 STOPPER(CLIPFIX35-5) ｼﾕｳﾀﾝﾄﾞﾒ(CLIPFIX35-5) 4
31 EZ4-453-970-01 DUCT(AD-262),WIRING ﾊｲｾﾝﾀﾞｸﾄ(AD-262ｾﾞﾝﾁﾖｳ1M) 1
32 EZ4-455-723-01 RAIL,DIN(NS35/7,5PERF180MM/Z) DINﾚ-ﾙ(NS35/7,5PERF180MM/Z) 1
33 EZ4-459-135-01 COLLAR(CLJGJ14-5-6-TC2) ｼﾞﾕｼｶﾗ-(CLJGJ14-5-6-TC2) 3
34 EZ4-472-389-01 SPACER(4SQ-30) ｽﾍﾟ-ｻ-(4SQ-30) 5
35 EZ4-706-151-11 CLAMP(KR5G5) ﾊｲｾﾝﾄﾞﾒ(KR5G5) 6
36 EZ7-628-000-07 SCREW+PSWM5X12 +PSW5X12 6
37 EZ7-682-160-01 SCREW+P4X6 +P4X6 10
38 EZ7-682-161-01 SCREW+P4X8 +P4X8 14
39 EZ7-682-961-01 SCREW+PSW4X8 +PSW4X8 26
40 EZ7-682-973-11 SCREW+PSW5X10 +PSW5X10 5
41 EZ7-688-004-01 W4,SMALL W4,SMALL 14
42 EZA-191-147-3A CANADDACOMPL CANADDACOMPL 1
43 EZA-191-677-9A SDIOCONTCOMPL SDIOCONTCOMPL 1
44 EZ7-682-948-01 SCREW+PSW3X8 +PSW3X8 13

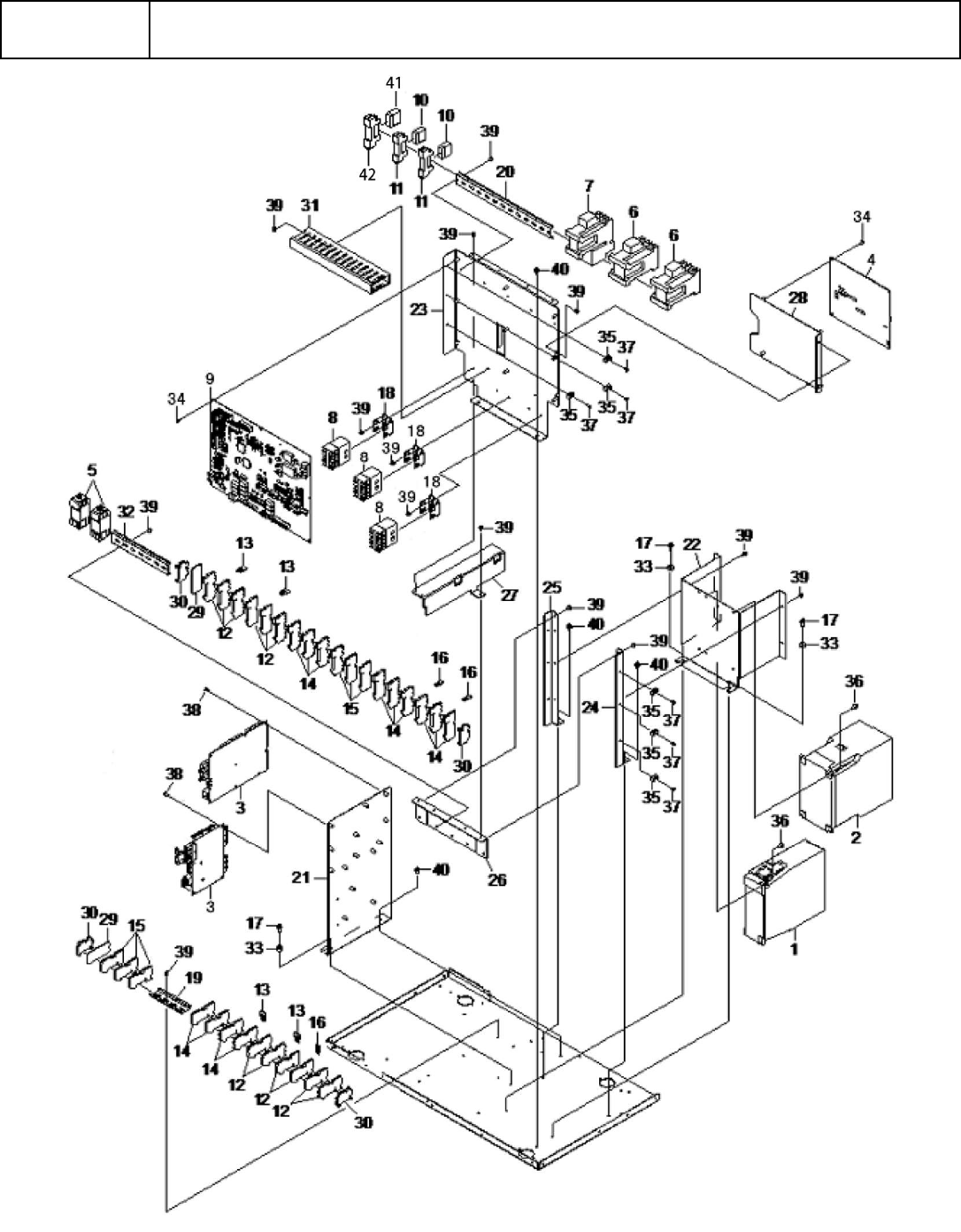

A-125
A31-2
【RX-7R】電装 BOX-2
【RX-7R】Electricalbox-2
A-126
A31-2
【RX-7R】電装 BOX-2
【RX-7R】Electricalbox-2
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-492-145-11 AMPLIFIER,SERVO(MR-J4W2-22B-MK019) ｻ-ﾎﾞｱﾝﾌﾟ(MR-J4W2-22B-MK019) 1
2 401-58294 SERVOAMPLIFIER ｻｰﾎﾞｱﾝﾌﾟ 1
3 EZ1-492-147-11 AMPLIFIER,SERVO(MR-MD202-S016) ｻ-ﾎﾞｱﾝﾌﾟ(MR-MD202-S016) 2
4 401-46484 CANADDAPCBASM CANADDA 基板組 2
5 EZ1-492-162-15 AMPLIFIERASSYSENSOR ｾﾝｻｱﾝﾌﾟASSY(ZX2-LDA11) 2
6 HA-0068700-00 MAGNETICCONTACTOR
電磁開閉器
2
7 HA-0061900-00 MAGNETICCONTACTOR 電磁開閉器 1
8 HB-0012800-0C RELAY ﾘﾚｰ 3
9 401-46460 SDIOCONTPCBASM SDIOCONT 基板組 2
10 EZ1-755-690-11 RELAY,POWER(RJ1S-CLD-D24) RELAY,POWER(RJ1S-CLD-D24) 2
11 EZ1-755-691-11 SOCKET,RELAY(SJ1S-05B) SOCKET,RELAY(SJ1S-05B) 2
12 EZ1-854-018-12 TERMINALBLOCK(PT2,5-QUATTROBU) ﾀﾝｼﾀﾞｲ(PT2,5-QUATTROBU) 12
13 HK-0696900-30 BLOCKTERMINAL ﾌﾞﾛｯｸﾀｰﾐﾅﾙ 4
14 EZ1-854-025-12 TERMINALBLOCK(PT2,5-QUATTRO) ﾀﾝｼﾀﾞｲ(PT2,5-QUATTRO) 13
15 EZ1-854-026-12 TERMINALBLOCK(PT2,5-QUATTRO-PE) ﾀﾝｼﾀﾞｲ(PT2,5-QUATTRO-PE) 6
16 HK-0696900-20 BLOCKTERMINAL ﾌﾞﾛｯｸﾀｰﾐﾅﾙ 3
17 EZ2-580-608-01 SCREW,+PSWM5X16 SCREW,+PSWM5X16 3
18 HB-0005800-10 RELAY ﾘﾚｰﾄﾒｶﾅｸﾞ 3
19 EZ4-453-715-01 RAIL(NS35/7,5PERF100MM/Z),DIN DINﾚ-ﾙ(NS35/7,5PERF100MM/Z) 1
20 EZ4-453-718-01 RAIL(NS35/7,5PERF300MM/Z),DIN DINﾚ-ﾙ(NS35/7,5PERF300MM/Z) 1
21 401-58134 BRACKETAMPLIFIERFITTING ﾀｼﾞｸｱﾝﾌﾟﾄﾘﾂｹﾌﾞﾗｹｯﾄ 1
22 EZ4-453-738-02 BRACKET(Y,X),PACKFITTING ｻ-ﾎﾞﾊﾟﾂｸﾄﾘﾂｹﾌﾞﾗｹﾂﾄ(Y,X) 1
23 EZ4-453-739-05 BRACKET,PCBOARDFITTING ｾｲｷﾞﾖｷﾊﾞﾝﾄﾘﾂｹﾌﾞﾗｹﾂﾄ 1
24 EZ4-453-740-01 BRACKET(L),DINRAILFIXED
DINﾚ-ﾙｺﾃｲﾌﾞﾗｹﾂﾄL
1
25 EZ4-453-741-01 BRACKET(R),DINRAILFIXED DINﾚ-ﾙｺﾃｲﾌﾞﾗｹﾂﾄR 1
26 EZ4-453-742-02 BRACKET,DINRAIL(REAR) DINﾚ-ﾙｳﾗﾌﾞﾗｹﾂﾄ 1
27 EZ4-453-743-01 BRACKET,FIXEDREINFORCEMENT DINﾚ-ﾙｺﾃｲﾎｷﾖｳﾌﾞﾗｹﾂﾄ ENT 1
28 402-11131 ADDA_PCB_BRACKET ADDA 基板ﾌﾞﾗｹｯﾄ 1
29 EZ4-453-765-01 PLATE(D-ST2.5-QUATTRO) ｼﾕｳﾀﾝﾊﾞﾝ(D-ST2.5-QUATTRO) 2
30 EZ4-453-766-01 STOPPER(CLIPFIX35-5)
ｼﾕｳﾀﾝﾄﾞﾒ(CLIPFIX35-5)
4
31 EZ4-453-970-01 DUCT(AD-262),WIRING ﾊｲｾﾝﾀﾞｸﾄ(AD-262ｾﾞﾝﾁﾖｳ1M) 1
32 EZ4-455-723-01 RAIL,DIN(NS35/7,5PERF180MM/Z) DINﾚ-ﾙ(NS35/7,5PERF180MM/Z) 1
33 EZ4-459-135-01 COLLAR(CLJGJ14-5-6-TC2) ｼﾞﾕｼｶﾗ-(CLJGJ14-5-6-TC2) 3
34 EZ7-682-948-01 SCREW+PSW3X8 SCREW+PSW3X8 5
35 EZ4-706-151-11 CLAMP(KR5G5) ﾊｲｾﾝﾄﾞﾒ(KR5G5) 6
36 EZ7-628-000-07 SCREW+PSWM5X12
+PSWM5X12
6
37 EZ7-682-160-01 SCREW+P4X6 +P4X6 10
38 EZ7-682-161-01 SCREW+P4X8 +P4X8 14
39 EZ7-682-961-01 SCREW+PSW4X8 +PSW4X8 26
40 EZ7-682-973-11 SCREW+PSW5X10 +PSW5X10 5
41 EZ1-755-544-11 RELAY(RU2S-D-D24) ﾘﾚ-(RU2S-D-D24) 1
42 EZ1-755-545-11 SOCKETRELAY(SM2S-05B) ﾘﾚ-ｿｹﾂﾄ(SM2S-05B) 1
