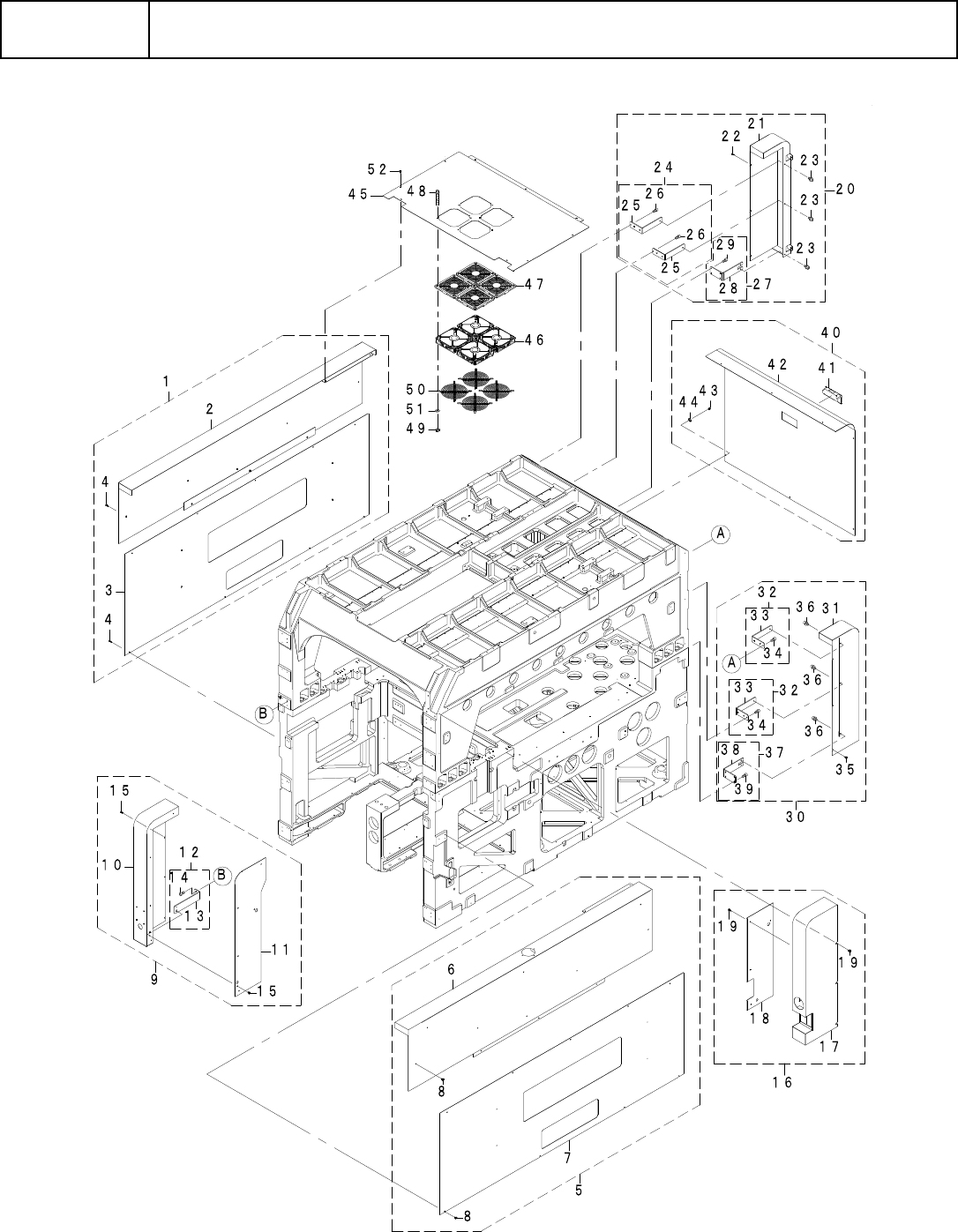

A-134 A33-2 【 RX-7R 】カバー ASSY-1 【 RX-7R 】 Coverassy-1

A-134

A33-2

【RX-7R】カバー ASSY-1

【RX-7R】Coverassy-1

A-135

A33-2

【RX-7R】カバー ASSY-1

【RX-7R】Coverassy-1

ｲﾗｽﾄ番号

Ref.No.

品番

PartNumber

Description



品名

個数

Q'ty

備考

Remarks



1 402-06923 UPPER_SIDE_COVER_L_ASM 上部側面ｶﾊﾞｰ組左 1  

2 401-92800 COVER_SUL ｶﾊﾞｰSUL (1)  

3 401-92822 COVER_SCL ｶﾊﾞｰSCL (1)  

4 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじM4X8 (13)  

5 402-06924 UPPER_SIDE_COVER_R_ASM 上部側面ｶﾊﾞｰ組右 1  

6 401-91787 COVER_SUR ｶﾊﾞｰSUR (1)  

7 401-91786 COVER_SCR ｶﾊﾞｰSCR (1)  

8 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじM4X8 (13)  

9 402-06918 UPPER_FRONT_COVER_L_ASM 上部前ｶﾊﾞｰ組左 1  

10 401-92304 COVER_FUL ｶﾊﾞｰFUL (1)  

11 401-92305 COVER_FUL_LID ｶﾊﾞｰFUL_LID (1)  

12 402-06913 COVER_BRK_D_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組D (1)  

13 401-91800 COVER_BRK_D ｶﾊﾞｰﾌﾞﾗｹｯﾄD (1)  

14 SM-6040802-TN SCREWM4X0.7L=8 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=8 (2)  

15 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじM4X8 (9)  

16 402-06919 UPPER_FRONT_COVER_R_ASM 上部前ｶﾊﾞｰ組右 1  

17 401-91790 COVER_FUR ｶﾊﾞｰFUR (1)  

18 401-91791 COVER_FUR_LID ｶﾊﾞｰFUR_LID (1)  

19 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじM4X8 (7)  

20 402-06921 UPPER_REAR_COVER_L_ASM 上部後ｶﾊﾞｰ組左 1  

21 401-92820 COVER_RUL ｶﾊﾞｰRUL (1)  

22 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじM4X8 (3)  

23 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 (3)  

24 402-06910 COVER_BRK_A_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組A (2)  

25 401-91797 COVER_BRK_A ｶﾊﾞｰﾌﾞﾗｹｯﾄA (1)  

26 SM-6040802-TN SCREWM4X0.7L=8 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=8 (2)  

27 402-06911 COVER_BRK_B_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組B (1)  

28 401-91798 COVER_BRK_B ｶﾊﾞｰﾌﾞﾗｹｯﾄB (1)  

29 SM-6040802-TN SCREWM4X0.7L=8 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=8 (4)  

30 402-06922 UPPER_REAR_COVER_R_ASM 上部後ｶﾊﾞｰ組右 1  

31 401-91789 COVER_RUR ｶﾊﾞｰRUR (1)  

32 402-06910 COVER_BRK_A_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組A (2)  

33 401-91797 COVER_BRK_A ｶﾊﾞｰﾌﾞﾗｹｯﾄA (1)  

34 SM-6040802-TN SCREWM4X0.7L=8 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=8 (2)  

35 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじM4X8 (3)  

36 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 (3)  

37 402-06911 COVER_BRK_B_ASM ｶﾊﾞｰﾌﾞﾗｹｯﾄ組B (1)  

38 401-91798 COVER_BRK_B ｶﾊﾞｰﾌﾞﾗｹｯﾄB (1)  

39 SM-6040802-TN SCREWM4X0.7L=8 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=8 (4)  

40 402-06920 UPPER_REAR_COVER_C_ASM 上部後ｶﾊﾞｰ組中 1  

41 400-69189 EMBEDDEDPULLS ｳﾒｺﾐﾄｯﾃ (1)  

42 401-91809 COVER_RUC

ｶﾊﾞｰRUC

(1)  

43 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじM4X8 (8)  

44 400-98346 RETAININGWASHERM4 ﾘﾃｰﾆﾝｸﾞﾜｯｼｬM4 (8)  

45 401-91882 TOP_COVER_R ﾄｯﾌﾟｶﾊﾞｰ R 1  

46 401-89090 DCFANASM DCFAN ｸﾐ 4  

47 HM-0010100-1B FANMOTOR ﾌｨﾙﾀｰ 4  

48 SL-6043592-TN SCREWM4L=35

座金付き六角穴ﾎﾞﾙﾄM4L=35

8  

49 NM-6040001-SC NUTM4X0.7TYPE1 六角ﾅｯﾄM4X×0.71 種 8  

50 EZ4-720-311-01 GUARDFAN(PG-47-02) ﾌｱﾝｶﾞ-ﾄﾞ(PG-47-02) 4  

51 WP-0430801-SC WASHERM4 ﾋﾗｻﾞｶﾞﾈM4 8  

52 402-06352 COVER_SCREW_M4X8 ｶﾊﾞｰねじM4X8 6  
