A-137 A34-1 【 RX-7 】カバー ASSY-2 【 RX-7 】 Coverassy-2 ｲﾗｽﾄ番号  Ref.No. 品番  PartNumber Description  品名  個数  Q'ty 備考  Remarks  1 401-43848 BO TTOM_ COVER_ASM ﾎﾞﾄﾑｶﾊﾞｰ_ｸﾐ 1  2 401-43849 BO TTOM_…

100%1 / 296
A-136
A34-1

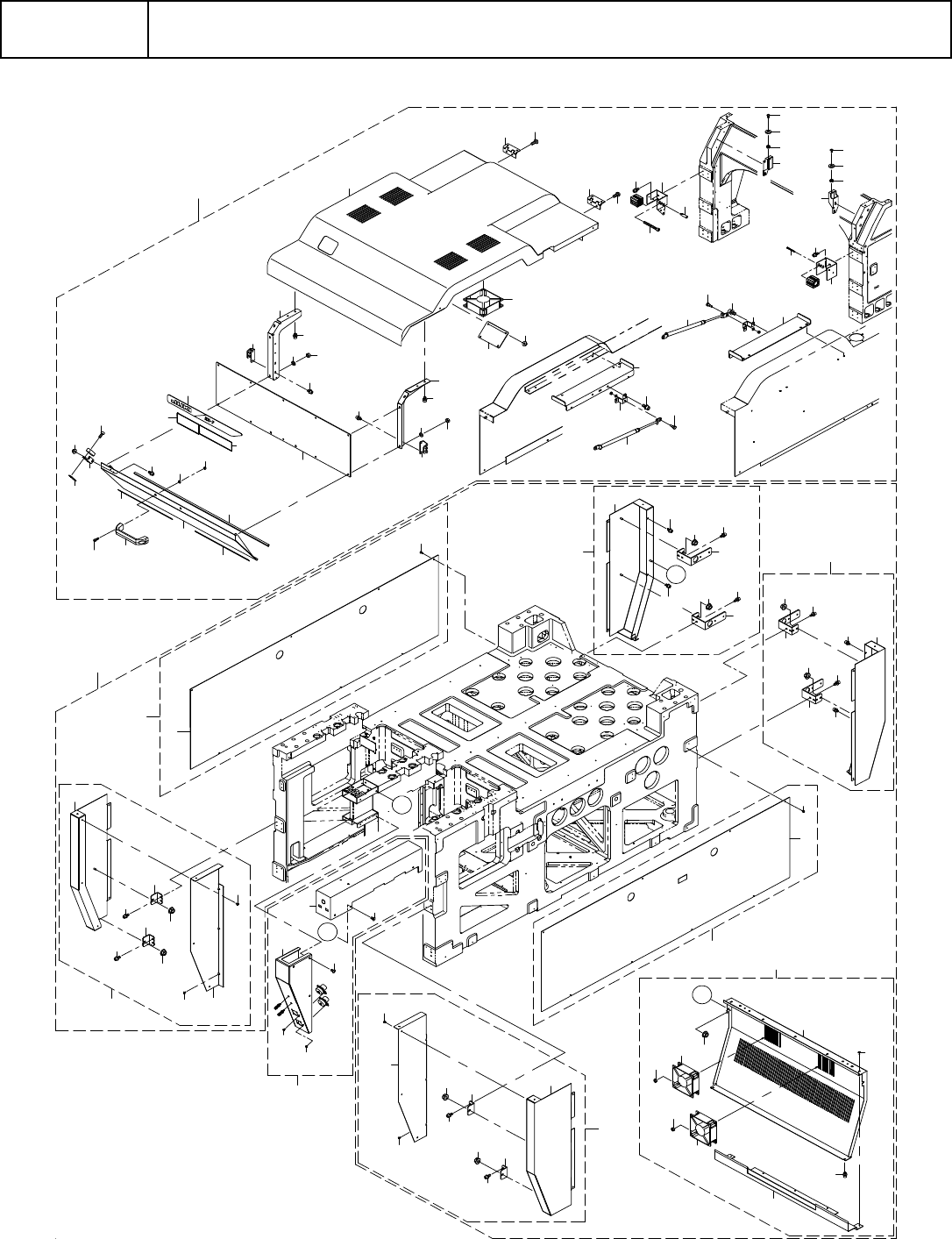

【RX-7】カバー ASSY-2
【RX-7】Coverassy-2
7
5
3
4
2
9
1 0
1 2
1 3
1 3
1 0
9
1 1
1 1
1 4
8
1 8
2 0
1 7
1 7
2 0
1 8
1 9
1 6
2 1
1 6
1 5
2 7
2 5
2 3
2 6
2 7
2 5
2 4
2 2
3 0
3 3
3 1
3 3
3 0
3 1
3 2
2 9
2 9
2 3
2 8
A
A
3 6
3 7
3 8
3 5
4 0
3 9
3 9
3 4
4 3
4 4
4 5
4 6
4 7
4 7
4 6
4 8
4 9
5 1
5 0
5 2
5 3
5 4
5 5
5 6
5 7
5 8
5 9
6 0
6 1
6 2
6 2
6 3
6 4
6 5
6 6
6 8
6 7
6 9
6 9
7 0
7 0
7 1
7 2
7 3
7 4
7 5
7 6
7 7
7 7
7 9
7 9
8 0
8 0
8 1
8 1
8 2
8 9
7 8
7 8
9 1
9 2
B
9 3
9 4
9 5
9 5
9 0
6
B
2 4
5 5
5 6
1
4 2
8 4
8 6
8 8
8 6
8 8
8 7
8 7
8 5
8 3
4 1
4 1
A-137
A34-1
【RX-7】カバー ASSY-2
【RX-7】Coverassy-2
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 401-43848 BOTTOM_COVER_ASM ﾎﾞﾄﾑｶﾊﾞｰ_ｸﾐ 1
2 401-43849 BOTTOM_SIDE_COVER_L_ASM ﾎﾞﾄﾑ_ｻｲﾄﾞｶﾊﾞｰ_L_ｸﾐ (1)
3 401-43379 COVER_SBL ｶﾊﾞｰ_SBL (1)
4 400-81751 B_COVER_SCREW B ｶﾊﾞｰｽｸﾘｭｳ (8)
5 401-43850 BOTTOM_SIDE_COVER_R_ASM ﾎﾞﾄﾑ_ｻｲﾄﾞｶﾊﾞｰ_R_ｸﾐ (1)
6 401-43380 COVER_SBR ｶﾊﾞｰ_SBR (1)
7 400-81751 B_COVER_SCREW B ｶﾊﾞｰｽｸﾘｭｳ (8)
8 401-43851 BOTTOM_FRONT_COVER_L_ASM ﾎﾞﾄﾑ_ﾌﾛﾝﾄｶﾊﾞｰ_L_ｸﾐ (1)
9 401-43395 FRONT_COVER_BRACKET_B ﾌﾛﾝﾄ_ｶﾊﾞｰ_ﾌﾞﾗｹｯﾄ_B (2)
10 SL-6041092-TN SCREWM4L=10 座金付き六角穴ﾎﾞﾙﾄM4L=10 (4)
11 400-81751 B_COVER_SCREW B ｶﾊﾞｰｽｸﾘｭｳ (7)
12 401-43396 COVER_FBL ｶﾊﾞｰ FBL (1)
13 NM-3060810-SF FLANGENUTM6 ﾌﾗﾝｼﾞ付きﾅｯﾄM6 (2)
14 401-43400 COVER_FBL_LID ｶﾊﾞｰ FBL_ﾘｯﾄﾞ (1)
15 401-43852 BOTTOM_FRONT_COVER_R_ASM ﾎﾞﾄﾑ_ﾌﾛﾝﾄｶﾊﾞｰ_R_ｸﾐ (1)
16 400-81751 B_COVER_SCREW B ｶﾊﾞｰｽｸﾘｭｳ (7)
17 401-43395 FRONT_COVER_BRACKET_B ﾌﾛﾝﾄ_ｶﾊﾞｰ_ﾌﾞﾗｹｯﾄ_B (2)
18 SL-6041092-TN SCREWM4L=10 座金付き六角穴ﾎﾞﾙﾄM4L=10 (4)
19 401-43397 COVER_FBR ｶﾊﾞｰ FBR (1)
20 NM-3060810-SF FLANGENUTM6 ﾌﾗﾝｼﾞ付きﾅｯﾄM6 (2)
21 401-43401 COVER_FBR_LID ｶﾊﾞｰ FBR_ﾘｯﾄﾞ (1)
22 401-43853 BOTTOM_REAR_COVER_L_ASM ﾎﾞﾄﾑ_ﾘｱｶﾊﾞｰ_L_ｸﾐ (1)
23 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 (2)
24 401-43405 REAR_COVER_BRACKET_A ﾘｱ_ｶﾊﾞｰ_ﾌﾞﾗｹｯﾄ_A (2)
25 SL-6041092-TN SCREWM4L=10 座金付き六角穴ﾎﾞﾙﾄM4L=10 (4)
26 401-43407 COVER_RBL ｶﾊﾞｰ RBL (1)
27 NM-3060810-SF FLANGENUTM6 ﾌﾗﾝｼﾞ付きﾅｯﾄM6 (2)
28 401-43854 BOTTOM_REAR_COVER_R_ASM ﾎﾞﾄﾑ_ﾘｱｶﾊﾞｰ_R_ｸﾐ (1)
29 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 (2)
30 401-43405 REAR_COVER_BRACKET_A ﾘｱ_ｶﾊﾞｰ_ﾌﾞﾗｹｯﾄ_A (2)
31 SL-6041092-TN SCREWM4L=10 座金付き六角穴ﾎﾞﾙﾄM4L=10 (4)
32 401-43408 COVER_RBR ｶﾊﾞｰ RBR (1)
33 NM-3060810-SF FLANGENUTM6 ﾌﾗﾝｼﾞ付きﾅｯﾄM6 (2)
34 401-43855 BOTTOM_REAR_COVER_C ﾎﾞﾄﾑ_ﾘｱｶﾊﾞｰ_C_ｸﾐ (1)
35 400-81751 B_COVER_SCREW B ｶﾊﾞｰｽｸﾘｭｳ (5)
36 401-43410 COVER_RBC ｶﾊﾞｰ_RBC (1)
37 NM-3060810-SF FLANGENUTM6 ﾌﾗﾝｼﾞ付きﾅｯﾄM6 (2)
38 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 (2)
39 NM-6040001-SC NUTM4X0.7TYPE1 六角ﾅｯﾄM4X×0.71 種 (4)
40 401-43418 BREAKER_UNDER_COVER ﾌﾞﾚｰｶ_ｱﾝﾀﾞｰ_ｶﾊﾞｰ (1)
41 EZ1-763-987-11 FAN(4715MS-20T-B5A-B01) ﾌｱﾝ(4715MS-20T-B5A-B01) (2)
42 401-43856 SAFETY_COVER_ASM ｱﾝｾﾞﾝｶﾊﾞｰ_ｸﾐ 1
43 401-43363 SMALL_WINDOW_PLATE ｺﾏﾄﾞ_ﾌﾟﾚｰﾄ (1)
44 NM-3040520-SF FLANGENUTM4 ﾌﾗﾝｼﾞ付きﾅｯﾄM4 (4)
45 401-43366 SAFETY_COVER ｱﾝｾﾞﾝ_ｶﾊﾞｰ (1)
46 L128E-421-000 SAFETYCOVERHINGE ｾｰﾌﾃｨｶﾊﾞｰﾋﾝｼﾞ (2)
47 SL-3061232-TN SCREWM6L=12 座金付きﾎﾞﾀﾝﾎﾞﾙﾄM6L=12 (8)
48 401-43367 SAFETY_COVER_STAY_L_U ｱﾝｾﾞﾝｶﾊﾞｰ_ｽﾃｰ_L_U (1)
49 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 (3)
50 401-43368 SAFETY_COVER_STAY_R_U ｱﾝｾﾞﾝｶﾊﾞｰ_ｽﾃｰ_R_U (1)
51 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 (3)
52 401-43362 SCF_PLATE SCF_ﾌﾟﾚｰﾄ (1)
53 401-43369 SCF_PLATE_FIXED_BRACKET SCF_ﾌﾟﾚｰﾄ_ｺﾃｲ_ﾌﾞﾗｹｯﾄ (1)
54 401-44544 EDGE_CUSHION_F ｴｯｼﾞｸｯｼｮﾝ (1)
A-138
A34-1
【RX-7】カバー ASSY-2
【RX-7】Cover assy - 2
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
55 WP-0531001-SC WASHER M5 ﾋﾗｻﾞｶﾞﾈﾐｶﾞｷﾏﾙM5 (10)
56 NM-6050001-SC NUT M5X0.8 TYPE1
六角ﾅｯﾄM5X0.81 種
(10)
57 401-22998 HANDLE ﾊﾝﾄﾞﾙ (1)
58 NM-6060001-SC NUT M6X1 TYPE1 六角ﾅｯﾄM6X11 種 (2)
59 WP-0641601-SC WASHER M6
ﾋﾗｻﾞｶﾞﾈﾐｶﾞｷﾏﾙM6
(2)
60 SM-6062002-TN SCREW M6 L=20 ﾛｯｶｸｱﾅﾎﾞﾙﾄM6L=20 (2)
61 401-43364 BRAND_MARK_LABEL ﾌﾞﾗﾝﾄﾞ_ﾏｰｸ_ﾗﾍﾞﾙ (1)
62 401-43365 ETF_POSITION_LABEL ETF_ﾎﾟｼﾞｼｮﾝ_ﾗﾍﾞﾙ (2)
63 401-43373 SC_LOCK_CYLINDER_BR_L SC_ﾛｯｸｼﾘﾝﾀﾞ_ﾌﾞﾗｹｯﾄ_L (1)
64 SM-6044002-TN SCREW M4X0.7 L=40
ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=40
(2)
65 SL-6041092-TN SCREW M4 L=10 座金付き六角穴ﾎﾞﾙﾄM4L=10 (4)
66 401-43374 SC_LOCK CYLINDER_BR_R SC_ﾛｯｸｼﾘﾝﾀﾞ_ﾌﾞﾗｹｯﾄ_R (1)
67 SM-6044002-TN SCREW M4X0.7 L=40
ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=40
(2)
68 SL-6041092-TN SCREW M4 L=10 座金付き六角穴ﾎﾞﾙﾄM4L=10 (4)
69 401-43375 SC_LOCK_BRACKET SC_ﾛｯｸ_ﾌﾞﾗｹｯﾄ (2)
70 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ﾎﾞﾙﾄM4L=8
(4)
71 401-43376 SC_LOCK_BAR ｱﾝｾﾞﾝｶﾊﾞｰ_ﾛｯｸ_ﾊﾞｰ (2)
72 401-43370 SC_LOCK_SENSOR_BR ｱﾝｾﾞﾝｶﾊﾞｰ_ﾛｯｸｾﾝｻ_ﾌﾞﾗｹｯﾄ (1)
73 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ﾎﾞﾙﾄM4L=10
(2)
74 NM-3040520-SF FLANGE NUT M4 ﾌﾗﾝｼﾞ付きﾅｯﾄM4 (2)
75 401-43372 SC_LOCK_SENSOR_NUT_PLATE ｱﾝｾﾞﾝｶﾊﾞｰ_ﾛｯｸｾﾝｻ_ﾅｯﾄﾌﾟﾚｰﾄ (1)
76 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ﾎﾞﾙﾄM4L=10
(2)
77
401-43371 GS_BASE_FRAME GS_ﾍﾞｰｽ_ﾌﾚｰﾑ (2)
401-54501 GS_BASE GS_ﾍﾞｰｽ (2) 装置 Rev.A
78 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ﾎﾞﾙﾄM5L=12
(4)
79 400-38381 STEP SCREW ﾀﾞﾝﾂｷﾈｼﾞ (4)
80 401-28778 GS_BRACKET ｶﾞｽｽﾌﾟﾘﾝｸﾞﾌﾞﾗｹｯﾄ (2)
81
401-43417 GAS_SPRING
ｶﾞｽｽﾌﾟﾘﾝｸﾞ
(2)
401-54500 GAS_SPRING ｶﾞｽｽﾌﾟﾘﾝｸﾞ (2) 装置 Rev.A
82 401-43420 CLASS2_LASER_WARNING_LABEL ｸﾗｽ 2_ﾚｰｻﾞｰ_ｹｲｺｸﾗﾍﾞﾙ (1)
83 EZ1-763-987-11 FAN (4715MS-20T-B5A-B01)
ﾌｱﾝ(4715MS-20T-B5A-B01)
(4)
84 401-43421 STOPPER_SUPPORT_L ｽﾄｯﾊﾟ_ｻﾎﾟｰﾄ_L (1)
85 401-43422 STOPPER_SUPPORT_R ｽﾄｯﾊﾟ_ｻﾎﾟｰﾄ_R (1)
86 400-49671 COVER CUSHION
ｶﾊﾞｰｸｯｼｮﾝ
(2)
87 SM-4030601-SC SCREW M3 X 6 ﾅﾍﾞｺﾈｼﾞM3X0.5L=6 (2)
88 WP-0641601-SC WASHER ﾋﾗｻﾞｶﾞﾈﾐｶﾞｷﾏﾙM6 (2)
89 400-70188 CAUTION_LABEL_50
ﾘﾆｱﾁｭｳｲﾗﾍﾞﾙ 50
(1)
90 401-43859 FRONT_CENTER_COVER_ASM ﾌﾛﾝﾄ_ｾﾝﾀｰｶﾊﾞｰ_ｸﾐ 1
91 401-43383 COVER_BANK_C_B ｶﾊﾞｰ_ﾊﾞﾝｸ_C_B (1)
92 SM-1040801-SN SCREW M4X0.7 L=8
ｻﾗﾈｼﾞM4L=8
(6)
93 401-43385 COVER_BANK_C_U ｶﾊﾞｰ_ﾊﾞﾝｸ_C_U (1)
94 SM-1040801-SN SCREW M4X0.7 L=8 ｻﾗﾈｼﾞM4L=8 (6)
95 SM-1030801-SN SCREW M3X0.5 L=8 ｻﾗｺﾈｼﾞM3X0.5L=8 (8)
