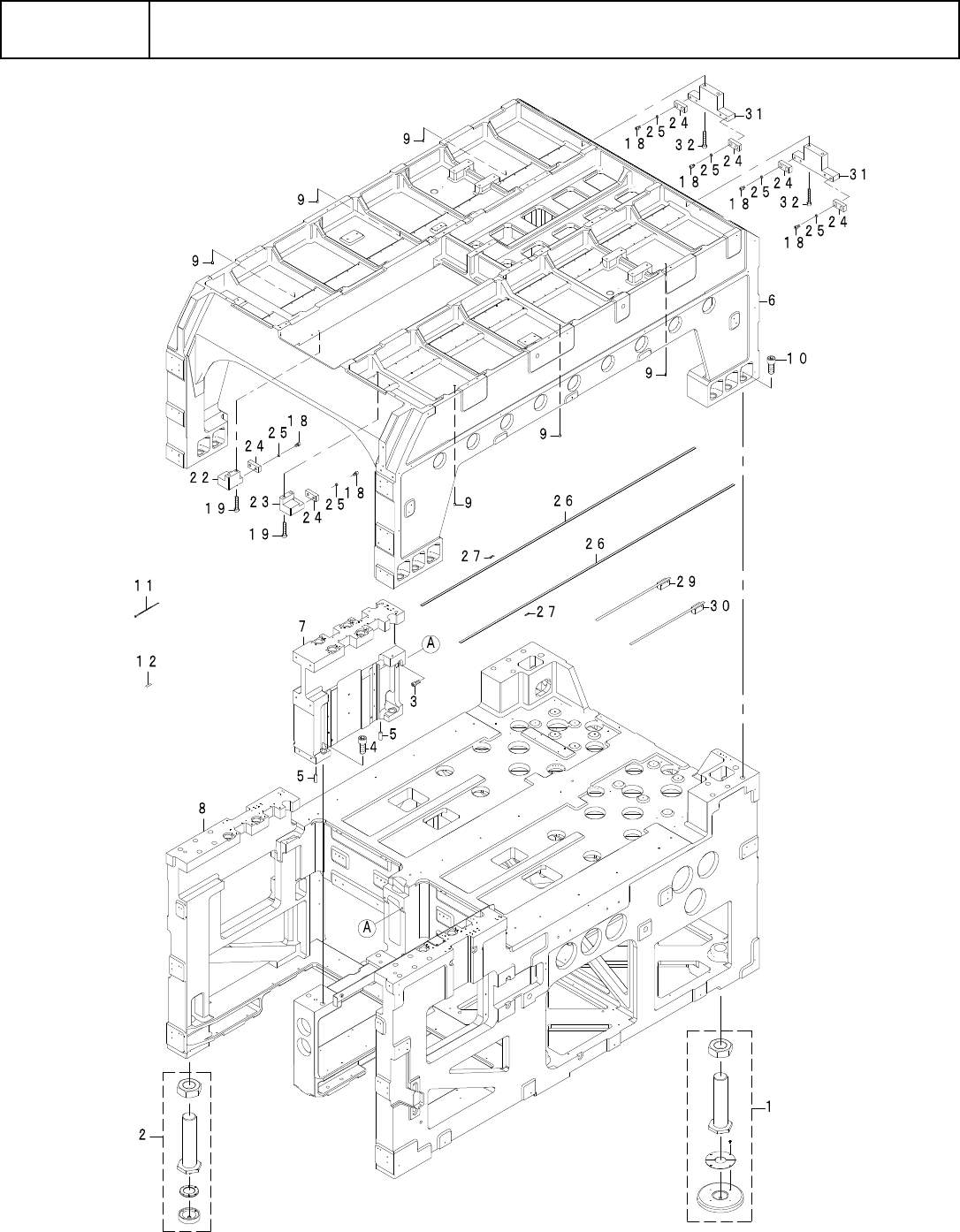

A-11
A4-2
【RX-7R】架台 ASSY-1
【RX-7R】Baseframeassy-1
A-12
A4-2
【RX-7R】架台 ASSY-1
【RX-7R】Baseframeassy-1
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 401-94795 STAND_BOLT_ASSY_L ｽﾀﾝﾄﾞﾎﾞﾙﾄ組_L 2
2 EZA-192-299-2A BOLTASSY(S)STAND ｽﾀﾝﾄﾞﾎﾞﾙﾄASSY(S) 2
3 EZ4-716-148-05 BOLT(M8X20SUS)SOCKET ﾛﾂｶｸｱﾅﾂｷﾎﾞﾙﾄ(M8X20SUS) 2
4 EZ4-716-151-05 BOLT(M16X40SUS)SOCKET ﾛﾂｶｸｱﾅﾂｷﾎﾞﾙﾄ(M16X40SUS) 22
5 EZ4-707-927-01 PIN(A10X30)PARALLEL ﾍｲｺｳﾋﾟﾝ(A10X30) 2
6 401-94429 MAIN_FRAME_RX-7
ﾒｲﾝﾌﾚｰﾑ_RX-7
1
7 401-94431 CENTER_BLOCK ｾﾝﾀｰﾌﾞﾛｯｸ 1
8 401-94430 STAND_RX-7 ｶﾀﾞｲ_RX-7 1
9 EZ4-705-547-31 PINPARALLEL(A4X8) ﾍｲｺｳﾋﾟﾝ(A4X8) 6
10 EZ4-716-151-05 BOLT(M16X40SUS)SOCKET ﾛﾂｶｸｱﾅﾂｷﾎﾞﾙﾄ(M16X40SUS) 12
11 EZ4-716-434-21 TIEINSULOCK(AB150BLACK) ｲﾝｼﾕﾛﾂｸﾀｲ(AB150ｸﾛ) 4
12 EZ4-722-956-01 LABEL(SILVER)BLANK ﾌﾞﾗﾝｸﾗﾍﾞﾙｷﾞﾝ(TTC82YS-10) 4
13 EZ7-683-403-04 BOLTHEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 4
14 EZ7-683-419-04 BOLTHEXAGONSOCKET4X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ4X8 14
15 EZ7-683-421-04 BOLTHEXAGONSOCKET4X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ(C4X12) 4
16 EZ7-683-437-04 BOLTHEXAGONSOCKET5X14 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ5X14 136
17 EZ7-683-440-04 BOLTHEXAGONSOCKET5X20 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ5X20 100
18 EZ7-683-452-04 BOLTHEXAGONSOCKET6X10 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ6X10 12
19 SM-6084502-TN SCREWM8L=45 ﾛｯｶｸｱﾅﾎﾞﾙﾄM8L=45 4
20 EZ7-688-004-11 W4MIDDLE W4MIDDLE 4
21 EZ7-688-005-11 W5MIDDLE W5MIDDLE 12
22 401-53161 BLOCKF(L)YSTOPPER YｽﾄｯﾊﾟｰﾌﾞﾛｯｸF(L) 1
23 401-53162 BLOCKF(R)YSTOPPER YｽﾄｯﾊﾟｰﾌﾞﾛｯｸF(R) 1
24 EZ4-455-405-02 STOPPER
ｽﾄﾂﾊﾟ-
6
25 EZ4-458-991-01 COLLAR(8-6-3)YAXIS ｶﾗ-(8-6-3)Y ｼﾞｸ 12
26 401-59281 SCALETAPE(1180) ｽｹｰﾙﾃｰﾌﾟ(1180) 2
27 401-59282 DATUMCLAMP ﾃﾞｰﾀﾑｸﾗﾝﾌﾟ 2
28 401-60193 ENCORDERPLATE ｴﾝｺｰﾀﾞｰﾌﾟﾚｰﾄ 2
29 401-59985 SCALEASSY(YL) ｽｹｰﾙASSY(YL) 1
30 401-59986 SCALEASSY(YR)
ｽｹｰﾙASSY(YR)
1
31 EZ4-455-404-01 BRACKET(RR)YSTOPPER Yｽﾄﾂﾊﾟ-ﾌﾞﾗｹﾂﾄRR 2
32 SM-6085002-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ 4

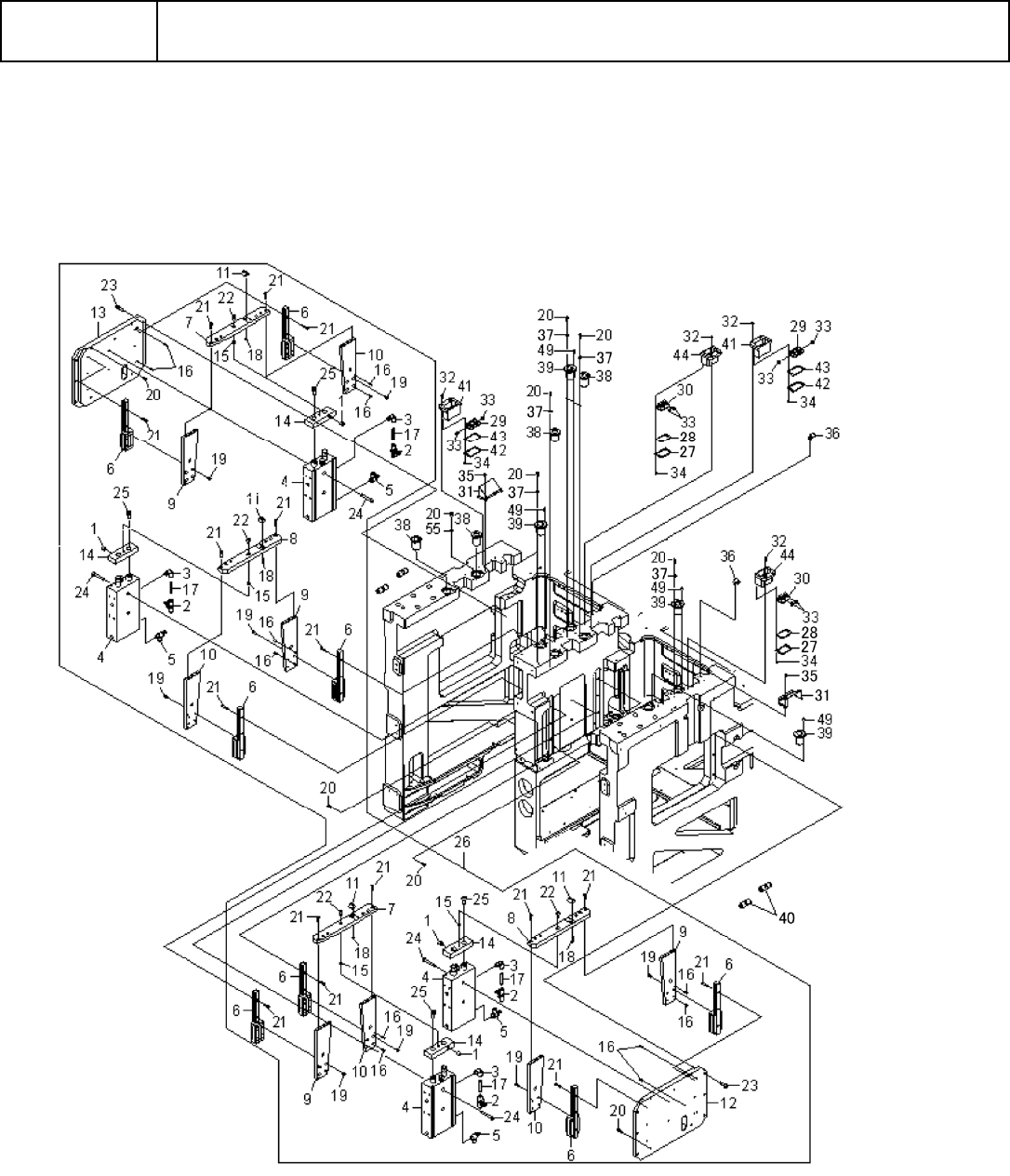

A-13
A5-1
【RX-7】架台 ASSY-2
【RX-7】Baseframeassy-2
