A-178 A46 【 RX-7R 】固定バンク -3 【 RX-7R 】 BANKUNITK-3

100%1 / 296
A-177
A45
【RX-7R】固定バンク-2
【RX-7R】BANKUNITK-2
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
103 401-67560 SHOOT_K_B ｼｭｰﾄ K_B (1)
104 401-67562 TAPE_GUIDE_PLATE_KB ﾃｰﾌﾟｶﾞｲﾄﾞﾌﾟﾚｰﾄ KB (1)
105 401-67561 TAPE_GUIDE_FIX_PLATE ﾃｰﾌﾟｶﾞｲﾄﾞﾌｨｸｽﾌﾟﾚｰﾄ (1)
106 401-67563 SPONGE_SHOOT ｽﾎﾟﾝｼﾞｼｭｰﾄ (1)
107 WP-0320501-SC WASHERM3 ﾋﾗｻﾞｶﾞﾈM3 (4)
108 WS-0310002-KN SPRINGWASHERM3 ﾊﾞﾈｻﾞｶﾞﾈM3 (4)
109 NM-6030003-SC NUTM3X0.5TYPE3 六角ﾅｯﾄM3X0.53 種 (4)
110 CM-3002000-04 FINGERINJURYCAUTIONLABEL(50) 指怪我注意ｼｰﾙ(50) (1)
111 401-91206 SCREW_M4_L14 ｽｸﾘｭｰ_M4_L14 4
112 WP-0430801-SC WASHERM4 ﾋﾗｻﾞｶﾞﾈM4 2
113 401-43537 SUPPORT_BAR ｻﾎﾟｰﾄﾊﾞｰ 1
114 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 2
115 CM-3002000-04 FINGERINJURYCAUTIONLABEL(50) 指怪我注意ｼｰﾙ(50) 1
116 401-67576 DISPOSAL_DUCT ﾊｲｷﾀﾞｸﾄ 1
117 401-67593 SPONGE_FRONT ｽﾎﾟﾝｼﾞﾌﾛﾝﾄ 1
118 401-67594 SPONGE_SIDE ｽﾎﾟﾝｼﾞｻｲﾄﾞ 2
119 SL-6030692-TN SCREWM3L=6 座金付き六角穴ﾎﾞﾙﾄM3L=6 4
120 401-73042 FAN_UNIT ﾌｧﾝﾕﾆｯﾄ 1
121 401-73038 FAN_BASE ﾌｧﾝﾍﾞｰｽ (1)
122 401-73039 FAN_COVER ﾌｧﾝｶﾊﾞｰ (1)
123 SL-4030691-SC SCREWM3L=6 座金付きなべ小ねじM3L=6 (12)
124 401-72514 TROLLYFANASM TROLLYFANASM (2)
125 400-93509 X_FAN40_GUARD ﾌｧﾝｶﾞｰﾄﾞ 40 (2)
126 SL-4032591-SC SCREWM3L=25 座金付きなべ小ねじM3L=25 (4)
127 401-73040 FAN_BASE_BR ﾌｧﾝﾍﾞｰｽ BR (2)
128 SL-6030692-TN SCREWM3L=6 座金付き六角穴ﾎﾞﾙﾄM3L=6 (4)
129 401-73037 PROHIBIT_SEAL_M ｶｼﾞｭｳｷﾝｼｼｰﾙ M (1)
130 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 4
131 HX-0067100-0B GROMMET ｸﾞﾛﾒｯﾄ 0.2
A-178
A46

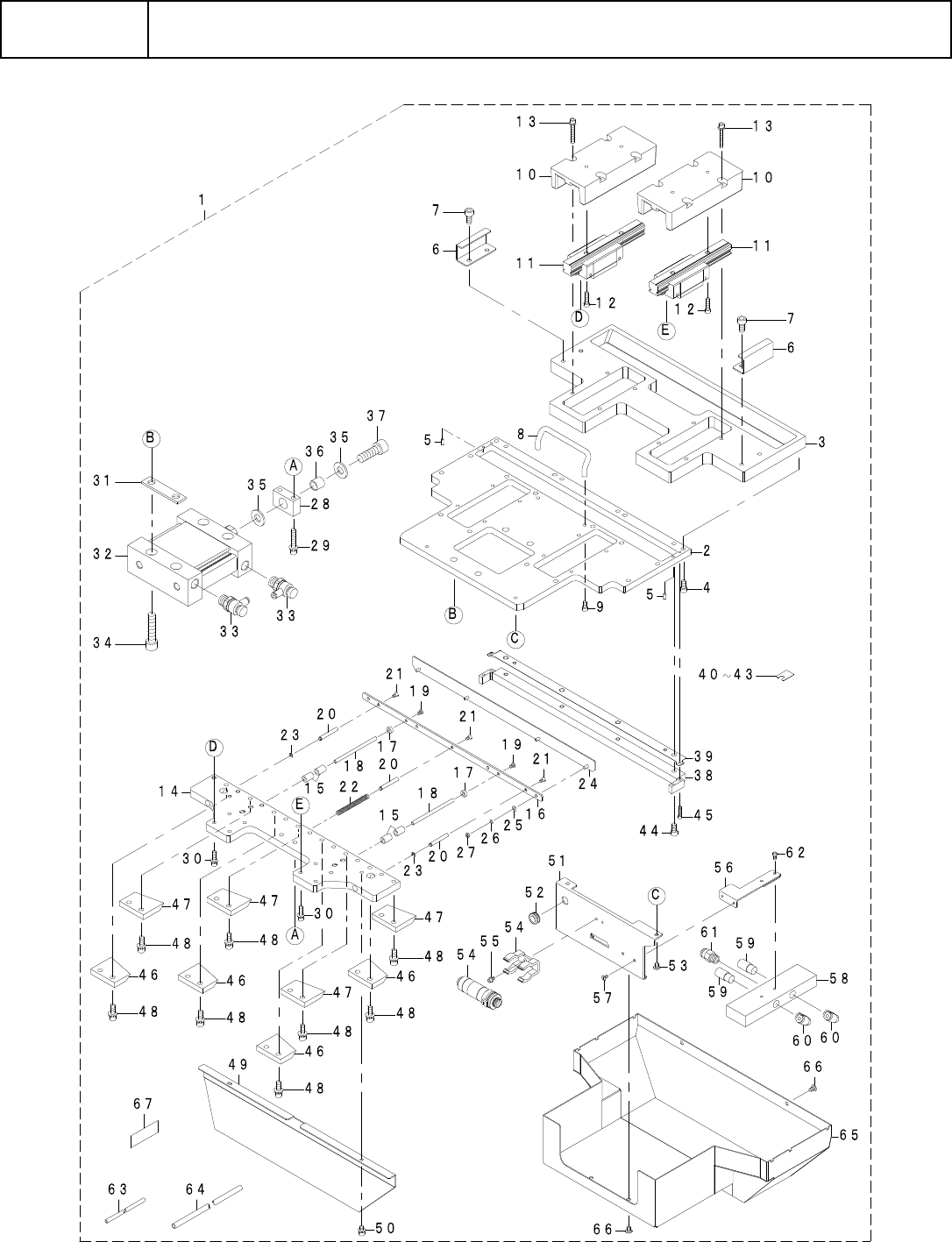

【RX-7R】固定バンク-3
【RX-7R】BANKUNITK-3
A-179
A46
【RX-7R】固定バンク-3
【RX-7R】BANKUNITK-3
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 401-69726 CUTTER_UNIT_K ｶｯﾀｰﾕﾆｯﾄ K 1
2 401-69744 BASE_CUTTER_A
ﾍﾞｰｽｶｯﾀｰ A
(1)
3 401-69745 BASE_CUTTER_B ﾍﾞｰｽｶｯﾀｰ B (1)
4 SM-6051002-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ (16)
5 PH-0300080-U0 PARALLELPINTYPEB3X8 平行ﾋﾟﾝB 種3×8 (2)
6 401-69747 GUIDE_ANGLE ｶﾞｲﾄﾞｱﾝｸﾞﾙ (2)
7 SM-6051002-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ (4)
8 E1046-717-000 XCOVERHANDLE X ｶﾊﾞｰﾊﾝﾄﾞﾙ (1)
9 SM-6040802-TN SCREWM4X0.7L=8 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=8 (2)
10 401-67529 SUB_BASE_CUTTER ｻﾌﾞﾍﾞｰｽｶｯﾀｰ (2)
11 401-67577 LINEARGUIDE ﾘﾆｱｶﾞｲﾄﾞ (2)
12 SM-6041602-TN SCREWM4X16 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X16 (4)
13 SL-6043092-TN SCREWM4L=30 座金付き六角穴ﾎﾞﾙﾄM4L=30 (8)
14 401-67548 SLIDE_BASE_LOWER_EDGE ｽﾗｲﾄﾞﾍﾞｰｽﾛﾜｰｴｯｼﾞ (1)
15 SB-7040001-00 BEARING ころがり軸受 (4)
16 401-67578 HOLD_PLATE ﾎｰﾙﾄﾞﾌﾟﾚｰﾄ (1)
17 401-67549 HOLD_COLLAR ﾎｰﾙﾄﾞｶﾗｰ (2)
18 401-67550 HOLDER_GUIDE_SHAFT ﾎﾙﾀﾞｶﾞｲﾄﾞｼｬﾌﾄ (2)
19 EZ4-453-818-01 BOLT(CBSTSR3-5) ﾁﾖｳｺﾞｸﾃｲﾄｳﾎﾞﾙﾄ(CBSTSR3-5) (2)
20 401-67579 SPRING_GUIDE_SHAFT
ｽﾌﾟﾘﾝｸﾞｶﾞｲﾄﾞｼｬﾌﾄ
(3)
21 SM-1030601-SC SCREWM3X6 ｻﾗﾈｼﾞM3X6 (3)
22 401-67580 HOLD_SPRING ﾎｰﾙﾄﾞｽﾌﾟﾘﾝｸﾞ (1)
23 RE-0250000-K0 E-RING2.5 E 形止め輪2.5 (2)
24 401-67581 FACE_PLATE ﾌｪｲｽﾌﾟﾚｰﾄ (1)
25 WP-0320501-SC WASHERM3 ﾋﾗｻﾞｶﾞﾈM3 (4)
26 WS-0310002-KN SPRINGWASHERM3
ﾊﾞﾈｻﾞｶﾞﾈM3
(4)
27 NM-6030003-SC NUTM3X0.5TYPE3 六角ﾅｯﾄM3X0.53 種 (4)
28 401-67551 CONNECTION_BLOCK ｺﾈｸｼｮﾝﾌﾞﾛｯｸ (1)
29 SL-6053092-TN SCREWM5L=30 座金付き六角穴ﾎﾞﾙﾄM5L=30 (2)
30 SL-6041692-TN SCREWM4L=16 座金付き六角穴ﾎﾞﾙﾄM4L=16 (8)
31 401-67582 SPACER ｽﾍﾟｰｻ (2)
32 PA-5003501-00 AIRCYLINDER ｴｱｼﾘﾝﾀﾞ (1)
33 PC-0152040-00 SPEEDCONTROLLER ｽﾋﾟｰﾄﾞｺﾝﾄﾛｰﾗ (2)
34 SM-6084002-TN SCREWM8L=40 ﾛｯｶｸｱﾅﾎﾞﾙﾄM8L=40 (4)
35 401-67585 WASHER_10_21 ﾜｯｼｬ 10_21 (2)
36 401-67586 COLLAR ｶﾗｰ (1)
37 SM-6103002-TN SCREWM10L=30 ﾛｯｶｸｱﾅﾎﾞﾙﾄM10L=30 (1)
38 401-69746 UPPER_EDGE ｱｯﾊﾟｰｴｯｼﾞ (1)
39 401-67587 SHIM_UPPER_EDGE ｼﾑｱｯﾊﾟｰｴｯｼﾞ (2)
40 400-84713 E_BANK_SHIM_0.02 E ﾊﾞﾝｸｼﾑ 0.02 (2)
41 400-84714 E_BANK_SHIM_0.03 E ﾊﾞﾝｸｼﾑ 0.03 (2)
42 400-84715 E_BANK_SHIM_0.05 E ﾊﾞﾝｸｼﾑ 0.05 (2)
43 400-84699 E_BANK_SHIM_0.10 E ﾊﾞﾝｸｼﾑ 0.10 (2)
44 SM-6051002-TN SCREW
ﾛｯｶｸｱﾅﾎﾞﾙﾄ
(4)
45 SM-6031402-TP SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ (2)
46 401-69742 LOWER_EDGE_A ﾛﾜｰｴｯｼﾞ A (4)
47 401-69743 LOWER_EDGE_B ﾛﾜｰｴｯｼﾞ B (4)
48 SL-6051692-TN SCREWM5L=16 座金付き六角穴ﾎﾞﾙﾄM5L=16 (16)
49 401-67588 COVER_LOWER_EDGE ｶﾊﾞｰﾛﾜｰｴｯｼﾞ (1)
50 SL-6040892-TN SCREWM4L=8
座金付き六角穴ﾎﾞﾙﾄM4L=8
(2)
