A-181 A47 【共通】 IFS-NX ユニット -1 【 COMMON 】 IFS-NXunit-1 3 4 5 5 5 6 5 7 1 5 1 2 1 3 1 9 2 0 2 1 2 1 2 0 2 7 2 6 2 6 2 7 2 3 2 4 2 8 2 9 3 0 3 0 2 2 3 1 3 3 3 3 6 3 5 3 5 3 6 3 6 3 2 3 7 3 8 3 8 3 9 1 8 2 5 4 3 4 3 4…
A-181
A47

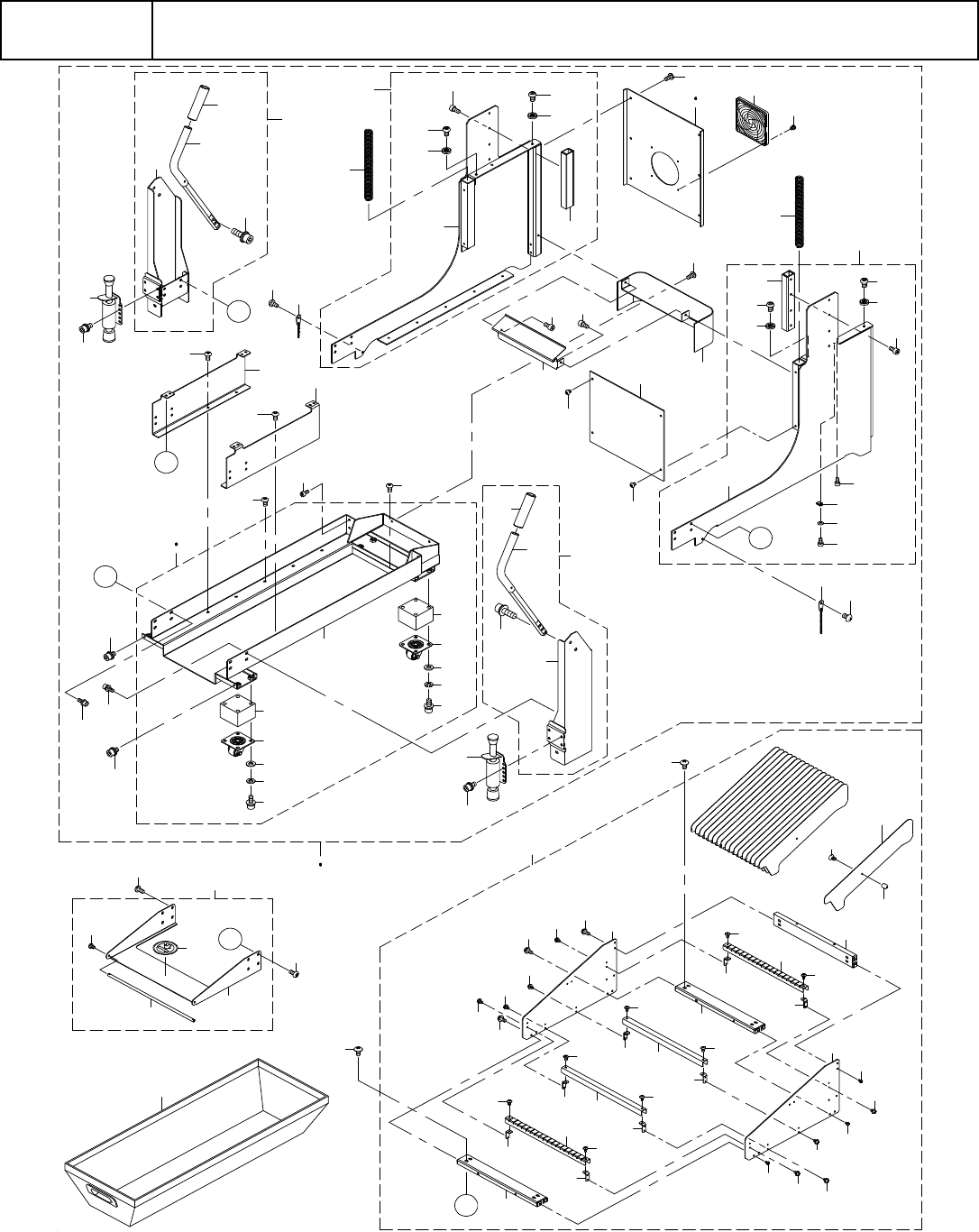

【共通】IFS-NX ユニット-1
【COMMON】IFS-NXunit-1
3 4
5 5
5 6
5 7
1 5
1 2
1 3
1 9
2 0
2 1
2 1
2 0
2 7
2 6
2 6
2 7
2 3
2 4
2 8
2 9
3 0
3 0
2 2
3 1
3 3
3 3
6
3 5
3 5
3 6
3 6
3 2
3 7
3 8
3 8
3 9
1 8
2 5
4 3
4 3
4 2
5 4
4 4
4 5
4 4
4 5
4 6
4 7
4 6
4 7
4 8
4 8
6 1
6 2
6 0
6 4
6 5
6 5
6 1
6 0
6 2
6 3
6 3
5 9
5 9
6 6
6 7
6 7
6 3
6 0
6 0
6 1
6 3
6 4
6 5
6 0
6 5
6 0
6 7
6 0
6 6
6 2
6 0
6 7
6 1
6 3
6 1
6 1
6 3
6 1
6 1
5 8
7 1
7 1
A
A
7 6
7 4
7 5
7 7
7 7
7 2
7 3
B
B
C
3 3
3 3
3 4
5
1 7
7 8
1 6
5 2
1 4
1 1
5 3
C
1 2
5 0
5 1
4 9
6 9
7 0
6 8
6
1 0
1 0
9
7
8
7
9
8
4 0 4 1
A-182
A47
【共通】IFS-NX ユニット-1
【COMMON】IFS-NXunit-1
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 401-43572 TROLEY_STAND ﾄﾛﾘｰｽﾀﾝﾄﾞ 1
2 401-45946 TROLEY_STAND_950 ﾄﾛﾘｰｽﾀﾝﾄﾞ_950 1 950MM 仕様
3 401-43573 STAND_BASE_ASSY ｽﾀﾝﾄﾞﾍﾞｰｽｱｯｼｰ (1)
4 401-45945 STAND_BASE_ASSY_950 ｽﾀﾝﾄﾞﾍﾞｰｽｱｯｼｰ_950 (1) 950MM 仕様
5 401-53358 STAND_BASE ｽﾀﾝﾄﾞﾍﾞｰｽ (1)
6 401-43493 CASTER ｷｬｽﾀｰ (4)
7 SL-6082092-TN SCREWM8L=20 座金付き六角穴ﾎﾞﾙﾄM8L=20 (16)
8 WS-0820002-KN SPRINGWASHERM8 ﾊﾞﾈｻﾞｶﾞﾈM8 (16) 950MM 仕様
9 WP-0841601-SC WASHER8.4X17.4X1.6 ﾋﾗｻﾞｶﾞﾈﾐｶﾞｷﾏﾙM8 (16) 950MM 仕様
10 401-45947 CASTER_SPASER ｷｬｽﾀｰｽﾍﾟｰｻｰ (4) 950MM 仕様
11 401-43575 HANDLE_R_ASSY ﾊﾝﾄﾞﾙ R ｱｯｼｰ (1)
12 401-62284 HANDLE_BASE_R ﾊﾝﾄﾞﾙﾍﾞｰｽ R (1)
13 401-27991 TROLLEY_HANDLE ﾄﾛﾘﾊﾝﾄﾞﾙ (1)
14 E2641-729-000 HANDLECLIP ﾊﾝﾄﾞﾙｸﾞﾘｯﾌﾟ (1)
15 SL-6082592-TN SCREWM8L=25 座金付き六角穴ﾎﾞﾙﾄM8L=25 (3)
16 401-43576 STAND_SIDE_BASE_L_ASSY ｽﾀﾝﾄﾞｻｲﾄﾞﾍﾞｰｽ L ｱｯｼｰ (1)
17 401-43496 STAND_SIDE_BASE_L ｽﾀﾝﾄﾞｻｲﾄﾞﾍﾞｰｽ L (1)
18 401-43497 SLIDE_RAIL ｽﾗｲﾄﾞﾚｰﾙ (1)
19 SM-6051002-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ (4)
20 400-89239 E_TROLLEY_PLATE E ﾄﾛﾘｰﾌﾟﾚｰﾄ (2)
21 SM-3061052-TN SCREWM6L=10 ﾏﾙﾈｼﾞM6L=10 (2)
22 401-43577 STAND_SIDE_BASE_R_ASSY ｽﾀﾝﾄﾞｻｲﾄﾞﾍﾞｰｽ R ｱｯｼｰ (1)
23 401-43498 STAND_SIDE_BASE_R ｽﾀﾝﾄﾞｻｲﾄﾞﾍﾞｰｽ R (1)
24 401-43497 SLIDE_RAIL ｽﾗｲﾄﾞﾚｰﾙ (1)
25 SM-6051002-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ (4)
26 400-89239 E_TROLLEY_PLATE E ﾄﾛﾘｰﾌﾟﾚｰﾄ (2)
27 SM-3061052-TN SCREWM6L=10 ﾏﾙﾈｼﾞM6L=10 (2)
28 HX-0015000-00 CABLECLAMP ｹｰﾌﾞﾙｸﾘｯﾌﾟ (1)
29 WT-0430002-KN WASHERM4 ﾊﾂｷｻﾞｶﾞﾈM4 (1)
30 SM-6040802-TN SCREWM4X0.7L=8 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=8 (2)
31 401-43499 REEL_HOLDER_SUPPORT_L ﾘｰﾙﾎﾙﾀﾞｻﾎﾟｰﾄ L (1)
32 401-43500 REEL_HOLDER_SUPPORT_R ﾘｰﾙﾎﾙﾀﾞｻﾎﾟｰﾄ R (1)
33 SM-3051052-TN SCREWM5L=10 ﾏﾙﾈｼﾞM5L=10 (10)
34 SM-6051002-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ (4)
35 SL-6061692-TN SCREWM6L=16 ｻﾞｶﾞﾈﾂｷﾛｯｶｸｱﾅﾎﾞﾙﾄM6L=16 (8)
36 SL-6061092-TN SCREWM6L=10 座金付き六角穴ﾎﾞﾙﾄM6L=10 (2)
37 401-43501 FRONT_COVER_BOTTOM ﾌﾛﾝﾄｶﾊﾞｰﾎﾞﾄﾑ (1)
38 SM-6051002-TN SCREW ﾛｯｶｸｱﾅﾎﾞﾙﾄ (2)
39 SM-3051052-TN SCREWM5L=10 ﾏﾙﾈｼﾞM5L=10 (2)
40 401-64481 FRONT_COVER ﾌﾛﾝﾄｶﾊﾞｰ (1)
41 401-43502 FRONT_PLATE ﾌﾛﾝﾄﾌﾟﾚｰﾄ (1)
42 401-43503 BACK_PLATE ﾊﾞｯｸﾌﾟﾚｰﾄ (1)
43 SM-3040552-TN SCREWM4L=5 丸ねじM4L=5 (4)
44 E2711-721-000 TROLLEYSTOPPER ﾄﾛﾘｰｽﾄｯﾊﾟｰ (2)
45 SL-6061292-TN SCREWM6L=12 座金付き六角穴ﾎﾞﾙﾄM6L=12 (4)
46 401-43504 GROUND_CHAIN ｸﾞﾗｳﾝﾄﾞﾁｪｰﾝ (2)
47 SM-3061252-TN SCREWM6L=12 ﾏﾙﾈｼﾞM6L=12 (2)
48 401-43505 SUPPORT_SP ｻﾎﾟｰﾄｽﾌﾟﾘﾝｸﾞ (2)
49 401-64219 TAPE_GUARD_F_S ﾃｰﾌﾟｶﾞｰﾄﾞ F_S (1)
50 HM-0010100-1B FANMOTOR ﾌｨﾙﾀｰ (1)
51 SL-4040881-SC SCREWM4L=8 ｻﾞｶﾞﾈﾂｷﾅﾍﾞｺﾈｼﾞM4L=8 (4)
52 SM-3051052-TN SCREWM5L=10 ﾏﾙﾈｼﾞM5L=10 (6)
53 401-43574 HANDLE_L_ASSY ﾊﾝﾄﾞﾙ L ｱｯｼｰ (1)
54 401-62283 HANDLE_BASE_L ﾊﾝﾄﾞﾙﾍﾞｰｽ L (1)
