A-183
A47
【共通】IFS-NX ユニット-1
【COMMON】IFS-NXunit-1
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
55 401-27991 TROLLEY_HANDLE ﾄﾛﾘﾊﾝﾄﾞﾙ (1)
56 E2641-729-000 HANDLECLIP ﾊﾝﾄﾞﾙｸﾞﾘｯﾌﾟ (1)
57 SL-6082592-TN SCREWM8L=25 座金付き六角穴ﾎﾞﾙﾄM8L=25 (3)
58 401-43578 REEL_HOLDER_ASSY ﾘｰﾙﾎﾙﾀﾞｰｱｯｼｰ 1
59 401-10285 TAPE_HOLDER_PL TAPE_HOLDER_PL (2)
60 400-84674 REEL_SUPPORT_ANGLE ﾘｰﾙｻﾎﾟｰﾄｱﾝｸﾞﾙ (8)
61 SL-4030691-SC SCREWM3L=6 座金付きなべ小ねじM3L=6 (16)
62 401-43506 REEL_HOLDER_FRAME ﾘｰﾙﾎﾙﾀﾞﾌﾚｰﾑ (3)
63 SL-4041091-SC SCREWM4L=10 座金付きなべ小ねじM4L=10 (12)
64 401-43507 REEL_SUPPORT ﾘｰﾙｻﾎﾟｰﾄ (2)
65 SM-0030601-SC SCREWM3X6 ﾄﾗｽﾈｼﾞM3X6 (4)
66 401-43508 REEL_FIXING_BAR_19 ﾘｰﾙﾌｨｷｼﾝｸﾞﾊﾞｰ (2)
67 SM-0030601-SC SCREWM3X6 ﾄﾗｽﾈｼﾞM3X6 (4)
68 400-84676 SEPARATION_PLATE ｾﾊﾟﾚｰｼｮﾝﾌﾟﾚｰﾄ (18)
69 SM-1031001-SC SCREWM3X0.5L=10 ｻﾗｺﾈｼﾞM3X0.5L=10 (18)
70 E1612-706-C00 REELSH ﾘｰﾙ SH (18)
71 SM-0051001-SC SCREWM5X10 ﾄﾗｽﾈｼﾞM5X10 8
72 401-43637 TAPE_GUIDE_ASSY ﾃｰﾌﾟｶﾞｲﾄﾞｱｯｼｰ 1
73 401-43533 TAPE_GUIDE_SHAFT_SUPPRT ﾃｰﾌﾟｶﾞｲﾄﾞｼｬﾌﾄｻﾎﾟｰﾄ (1)
74 401-43534 TAPE_GUIDE_SHAFT ﾃｰﾌﾟｶﾞｲﾄﾞｼｬﾌﾄ (1)
75 SM-3040652-TN SCREWM4L=6 ﾏﾙﾈｼﾞM4L=6 (2)
76 E5721-729-000 LABEL ｶｼﾞｭｳｷﾝｼｼｰﾙ (1)
77 SM-3051052-TN SCREWM5L=10 ﾏﾙﾈｼﾞM5L=10 8
78 401-53359 TRASH_BOX ﾄﾗｯｼｭﾎﾞｯｸｽ 1
A-184
A48

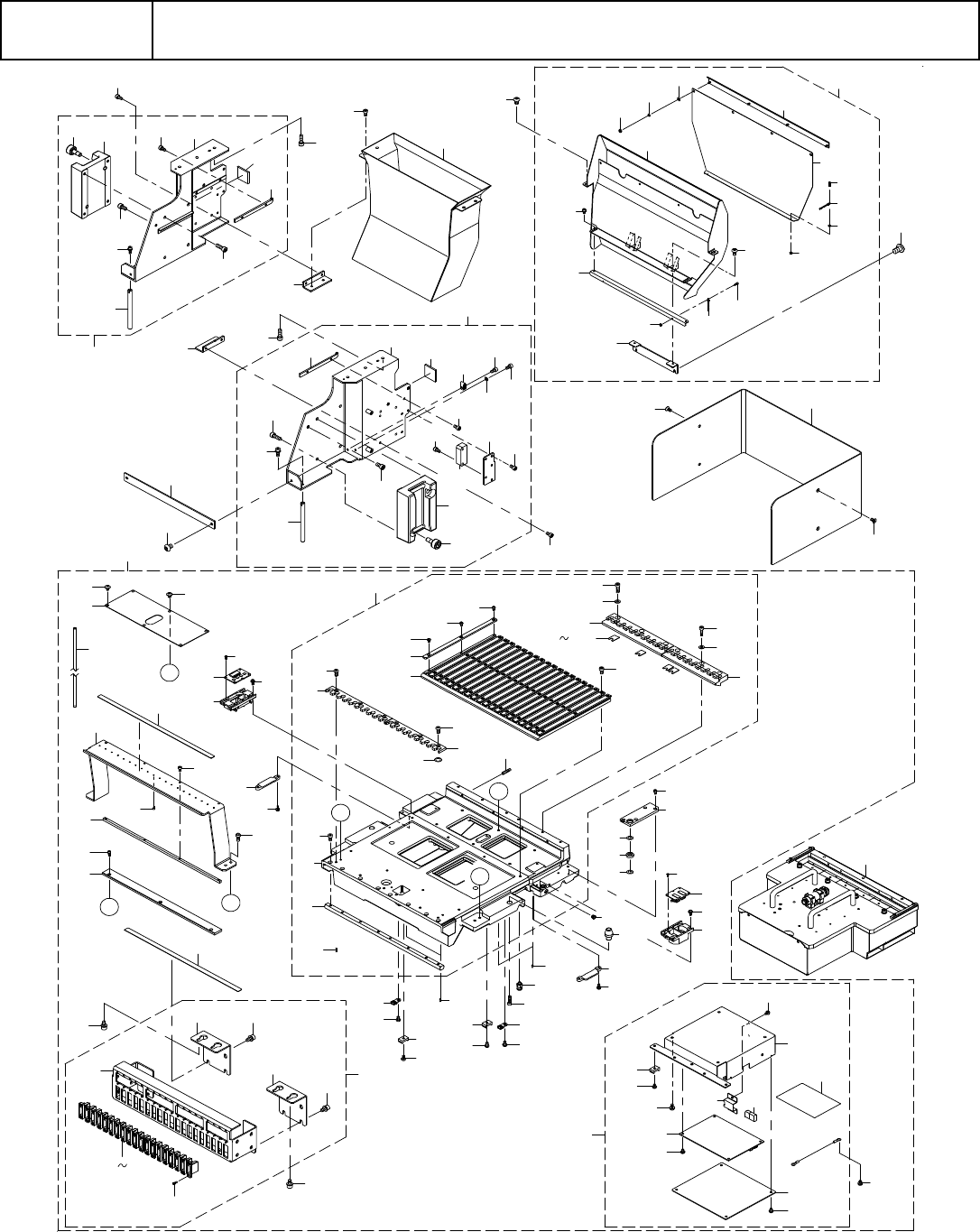

【共通】IFS-NX ユニット-2
