C-13 C4 【 RX-7 】搬送部周辺配管図  【 RX-7 】 Conveyorpipediagram ｲﾗｽﾄ番号  Ref.No. 品番  PartNumber Description  品名  個数  Q'ty 備考  Remarks  1 EZ1-492-216-12 SENSOR ASSY ｾﾝｻASSY(ｸﾗﾝﾌﾟ1) 1  2 EZ1-492-216-…

C-12

C-13

C4

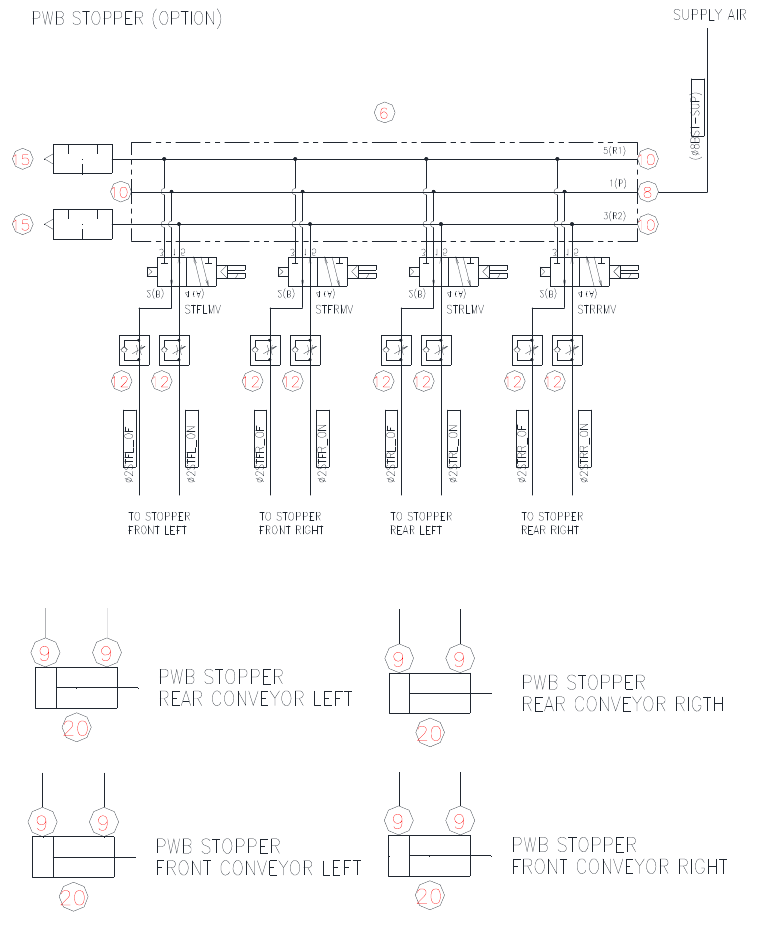

【RX-7】搬送部周辺配管図

【RX-7】Conveyorpipediagram

ｲﾗｽﾄ番号

Ref.No.

品番

PartNumber

Description



品名

個数

Q'ty

備考

Remarks



1 EZ1-492-216-12 SENSORASSY ｾﾝｻASSY(ｸﾗﾝﾌﾟ1) 1 

2 EZ1-492-216-42 SENSORASSY ｾﾝｻASSY(ｸﾗﾝﾌﾟ4) 1 

3 EZ1-492-216-32 SENSORASSY ｾﾝｻASSY(ｸﾗﾝﾌﾟ3) 1 

4 EZ1-492-216-42 SENSORASSY ｾﾝｻASSY(ｸﾗﾝﾌﾟ4) 1 

5 EZ1-492-217-14 SOLENOIDVALVEASSY ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞASSY 1 

6 EZ1-492-356-13 SOLENOIDVALVEASSY(ST) ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞASSY(ST) 1 OPTIONn=1

7 EZ4-447-052-11 UNION(KQ2H02-M3G),HALF ﾊ-ﾌﾕﾆｵﾝ(KQ2H02-M3G) 32 

8 EZ4-447-063-41 UNION(KQ2L08-01AS),ELBOW ｴﾙﾎﾞﾕﾆｵﾝ(KQ2L08-01AS) 2 OPTIONn=1

9 EZ4-447-108-11 UNION(KQ2L02-M3G),ELBOW ｴﾙﾎﾞﾕﾆｵﾝ(KQ2L02-M3G) 8 OPTIONn=8

10 EZ4-453-569-01 PLUG(CYP025-08B29449) ﾌﾟﾗｸﾞ(CYP025-08B29449) 6 OPTIONn=3

11 EZ4-453-817-01 CYLINDER(SMG-L-10-10) ｼﾘﾝﾀﾞ(SMG-L-10-10) 4 

12 EZ4-457-146-31 CONTROLLER(AS1211F-M5-02A) ｽﾋﾟ-ﾄﾞｺﾝﾄﾛ-ﾗ-(AS1211F-M5-02A) 24 OPTIONn=8

13 EZ4-454-500-01 CYLINDER(CDUJB8-11-DCP6468P) ｼﾘﾝﾀﾞ(CDUJB8-11-DCP6468P) 16 

14 EZ4-454-521-01 GENERATOR(VUH05-44A),VACUUM ｼﾝｸｳﾊﾂｾｲｷ(VUH05-44A) 2 

15 EZ1-755-545-11 SOCKET,RELAY(SM2S-05B) ﾘﾚ-ｿｹｯﾄ(SM2S-05B) 4 OPTIONn=2

16 EZ4-455-731-01 UNION(KJH02-M3),HALF ﾊ-ﾌﾕﾆｵﾝ(KJH02-M3) 4 

17 EZ4-455-732-01 STRAIGHT(KJH02-04) ｲｹｲｽﾄﾚ-ﾄ(KJH02-04) 4 

18 EZ4-455-733-01 WYE(KJU02-00),UNION ﾕﾆｵﾝﾜｲ(KJU02-00) 28 

19 EZ4-455-734-01 UNION(KJL02-M5),ELBOW ｴﾙﾎﾞﾕﾆｵﾝ(KJL02-M5) 8 

20 EZ4-456-332-01 CYLINDER(CUJB8-15D) ｼﾘﾝﾀﾞ(CUJB8-15D) 4 OPTIONn=4
