A-30 A8-2 【 RX-7 R 】架台 ASSY-5 【 RX-7 R 】 Baseframeassy-5 ｲﾗｽﾄ番号 Ref.No. 品番 PartNumber Description 品名 個数 Q'ty 備考 Remarks 1 402-07005 CONV_CONT_ASM 搬送制御組 1 2 401-91807 CONV_PCB_CO…
A-29
A8-2

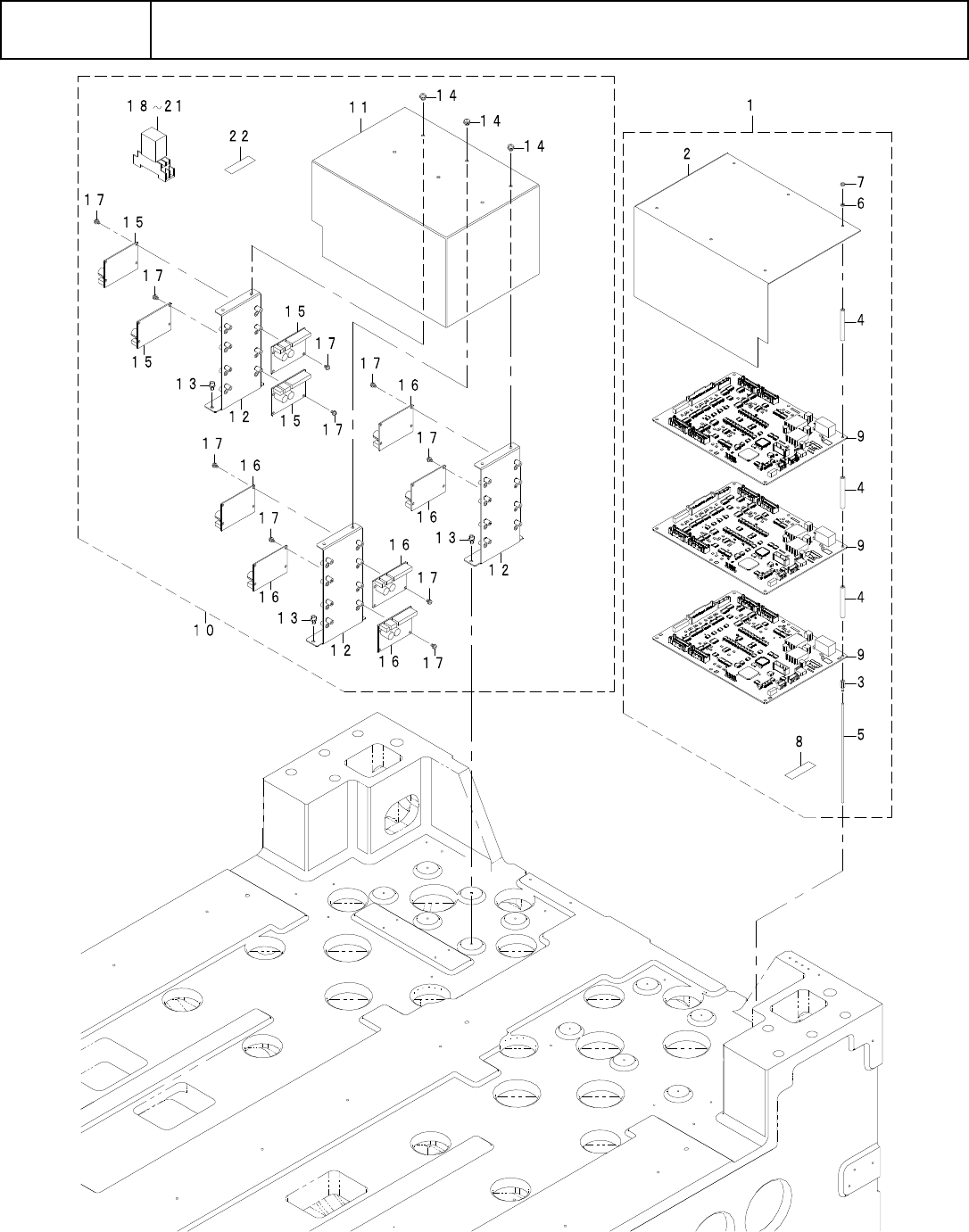

【RX-7R】架台 ASSY-5
【RX-7R】Baseframeassy-5
A-30
A8-2
【RX-7R】架台 ASSY-5
【RX-7R】Baseframeassy-5
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 402-07005 CONV_CONT_ASM 搬送制御組 1
2 401-91807 CONV_PCB_COVER_R ｺﾝﾍﾞｱｷﾊﾞﾝｶﾊﾞｰR (1)
3 HX-0035400-0F SPACER ｽﾍﾟｰｻ (6)
4 401-93760 SPACER_C-350 ｽﾍﾟｰｻ_C-350 (18)
5 401-93759 LONG_BOLT ﾛﾝｸﾞﾎﾞﾙﾄ (6)
6 WP-0320500-SC WASHERM3
ﾋﾗｻﾞｶﾞﾈｺｶﾞﾀﾏﾙM3
(6)
7 NM-6030001-SC NUTM3X0.5TYPE1 六角ﾅｯﾄM3X0.51 種 (6)
8 EZ4-722-956-01 LABEL(SILVER)BLANK ﾌﾞﾗﾝｸﾗﾍﾞﾙｷﾞﾝ(TTC82YS-10) (3)
9 401-46464 CONVEYORCONTPCBASM ｺﾝﾍﾞｱCONT 基板組 (3)
10 402-07006 DUAL_CONV_DRIVE_ASM ﾃﾞｭｱﾙ搬送ﾄﾞﾗｲﾊﾞ組 1
11 401-92309 CONV_PCB_COVER_L ｺﾝﾍﾞｱｷﾊﾞﾝｶﾊﾞｰL (1)
12 401-91804 CONV_DRIVER_BRK ｺﾝﾍﾞｱﾄﾞﾗｲﾊﾞﾌﾞﾗｹｯﾄ (3)
13 SL-6040892-TN SCREWM4L=8 座金付き六角穴ﾎﾞﾙﾄM4L=8 (6)
14 SL-4040691-SC SCREWM4L=6 座金付きなべ小ねじM4L=6 (6)
15 401-57613 PULSEMOTORDRIVER(CVD518-K) ﾊﾟﾙｽﾓｰﾀﾄﾞﾗｲﾊﾞ(CVD518-K) (4)
16 401-57614 PULSEMOTORDRIVER(CVD524-K) ﾊﾟﾙｽﾓｰﾀﾄﾞﾗｲﾊﾞ(CVD524-K) (6)
17 SL-4030691-SC SCREWM3L=6 座金付きなべ小ねじM3L=6 (40)
18 EZ1-755-544-11 RELAY(RU2S-D-D24) ﾘﾚ-(RU2S-D-D24) (2)
19 EZ1-755-545-11 SOCKETRELAY(SM2S-05B) ﾘﾚ-ｿｹﾂﾄ(SM2S-05B) (2)
20 EZ2-149-018-01 BRACKETHOLDING(SFA-101) ﾎｼﾞｶﾅｸﾞ(SFA-101) (4)
21 EZ7-683-427-04 BOLTHEXAGONSOCKET4X25 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ4X25 (4)
22 EZ4-722-956-01 LABEL(SILVER)BLANK ﾌﾞﾗﾝｸﾗﾍﾞﾙｷﾞﾝ(TTC82YS-10) (6)
A-31
A9-1

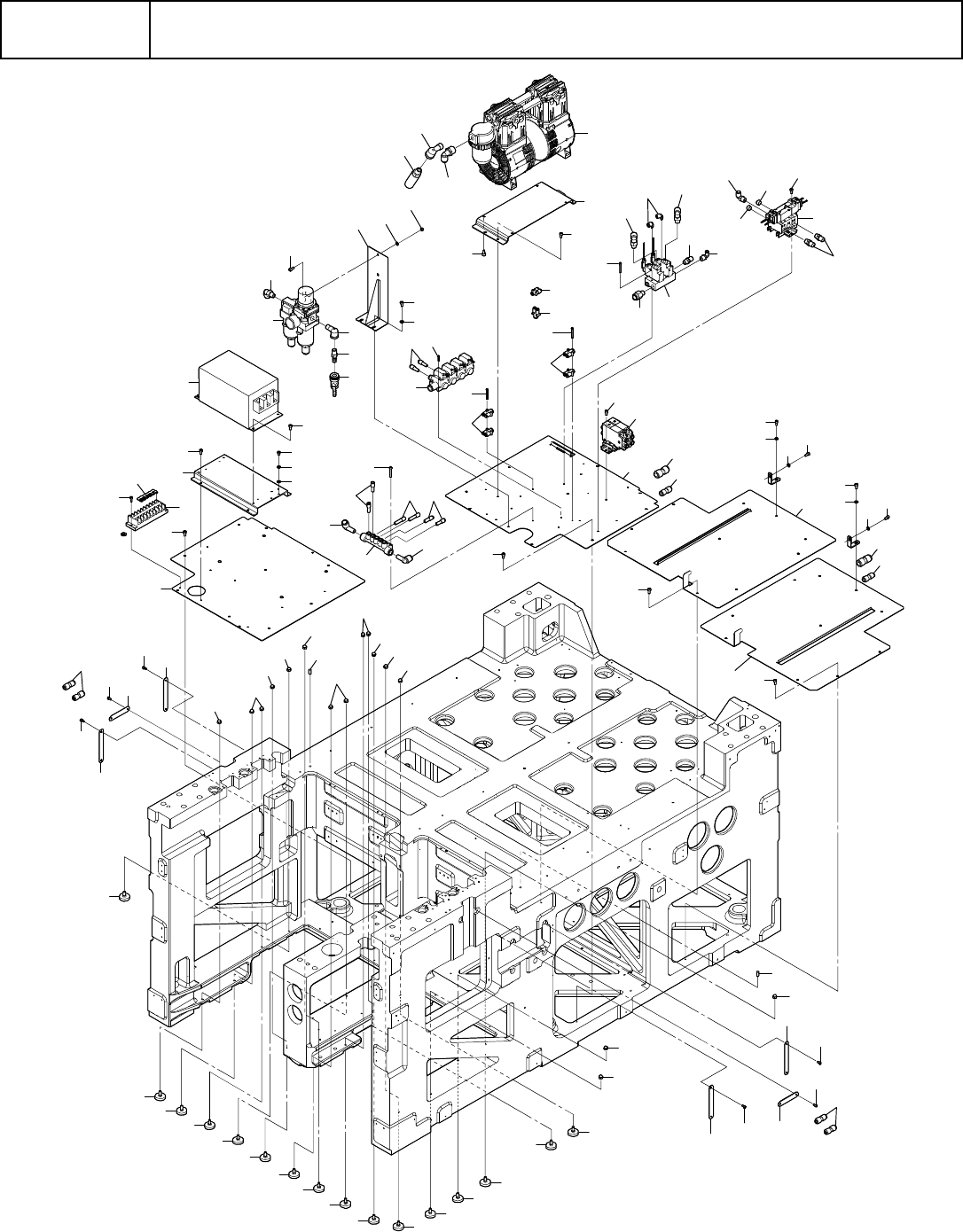

【RX-7】架台 ASSY-6
【RX-7】Baseframeassy-6
17
27
37
33
28
29
30
39
6
17
36
35
14
24
9
17
15
32
32
20
13
39
19
38
2
3
4
10
18
48
47
46
39
31
18
6
14
12
14
36
5
1
6
21
21
6
34
7
34
21
11
23
26
22
23
22
44
39
6
39
6
39
6
43
6
6
13
8
16
39
6
6
6
6
49
45
54
51
54
52
55
52
50
54
25
6
41
42
40
55
55
55
53
55
55
55
55
55
55
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
55
52
54
51
54
54
52
53
55
25
55
