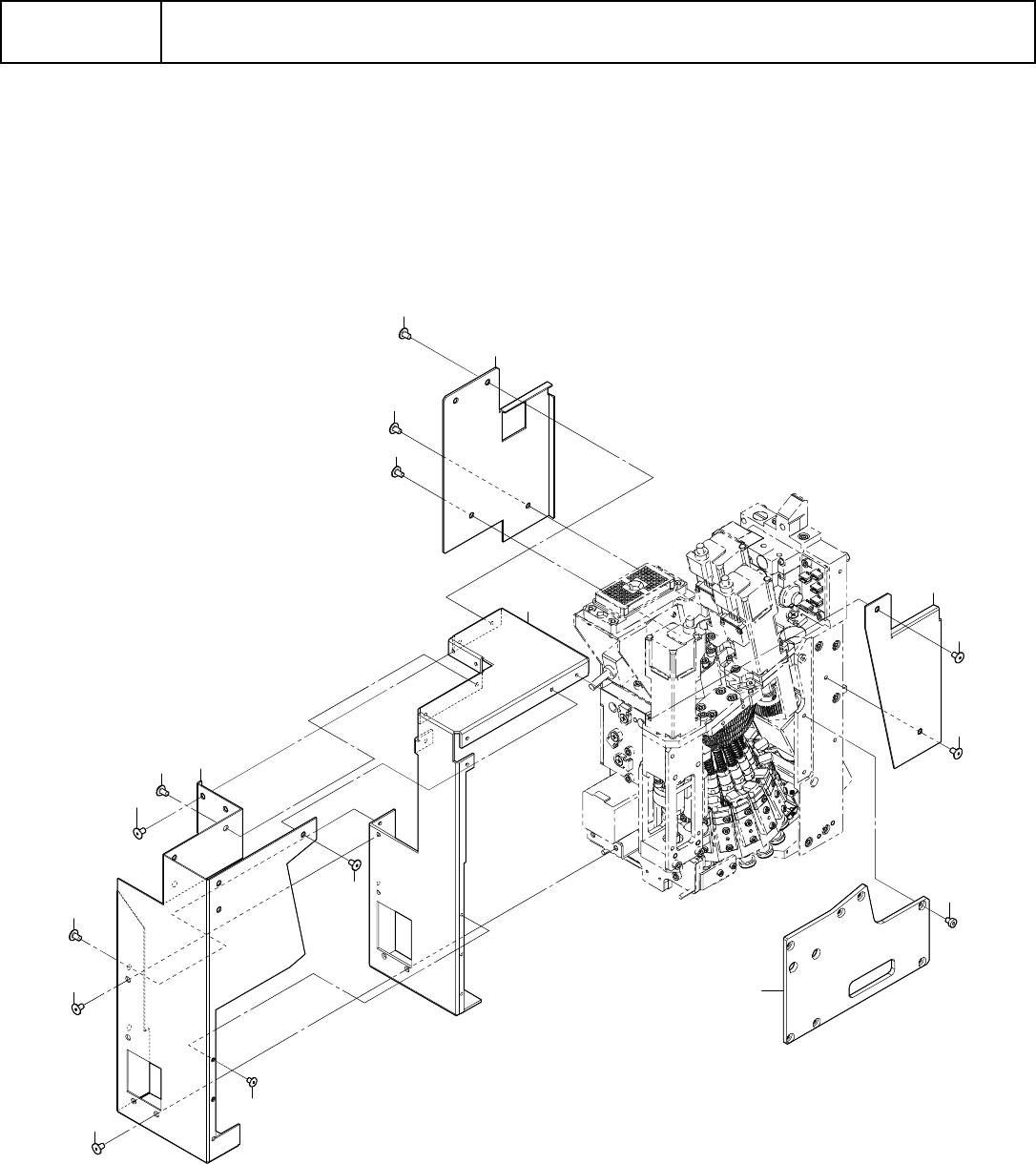

【RX-7R】架台 ASSY-6

【RX-7R】Baseframeassy-6

ｲﾗｽﾄ番号

Ref.No.

品番

PartNumber

Description



品名

個数

Q'ty

備考

Remarks



51 EZ7-682-173-01 SCREW+P5X6 ﾈｼﾞ+P5X6 (1)  

52 EZ7-683-421-04 BOLTHEXAGONSOCKET4X12 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ(C4X12) (2)  

53 EZ7-683-435-04 BOLTHEXAGONSOCKET5X10 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ5X10 (34)  

54 EZ7-688-004-11 W4MIDDLE W4MIDDLE (3)  

55 EZ7-688-005-11 W5MIDDLE W5MIDDLE (1)  

56 401-94319 BOTTOM_PLT_REAR_R

底板_後側 R

(1)  

57 401-94320 BOTTOM_PLT_REAR_L 底板_後側 R (1)  

58 401-94318 BOTTOM_PLT_FRONT_L 底板_前側 L (1)  

59 401-59292 TERMINALBLOCK TERMINALBLOCK (1)  

60 401-91282 NOISEFILTER NOISEFILTER (1)  

61 CM-2001000-01 PEMARKLABEL PEﾏｰｸｼｰﾙ (1)  

62 CM-3001000-04 VOLTAGEWARNINGLABEL(50) 危険電圧警告ｼｰﾙ(50) (2)  

63 EZ4-152-000-11 BEARING(DR-30-B3.6-12.4) ﾍﾞｱﾘﾝｸﾞ(DR-30-B3.6-12.4) (16)  

64 EZ4-452-347-01 LABEL(PLAIN)SERIALNO.(1446) ｼﾘｱﾙNO.ﾗﾍﾞﾙ(ﾑｼﾞ)(1446) (1)  

65 401-91802 CABLE_FIX_BRK ｹｰﾌﾞﾙ固定ﾌﾞﾗｹｯﾄ (5)  

66 EZ4-457-931-21 TAPE(60)FIXED ｺﾃｲﾃ-ﾌﾟ(60) (4)  

67 EZ4-457-931-31 TAPE(100)FIXED ｺﾃｲﾃ-ﾌﾟ(100) (4)  

68 EZ4-705-546-11 PIN(DIA.6)PARALLEL ﾍｲｺｳﾋﾟﾝ(ﾌｱｲ6) (2)  

69 EZ4-706-151-11 CLAMP(KR5G5) ﾊｲｾﾝﾄﾞﾒ(KR5G5) (6)  

70 EZ4-716-434-11 TIEINSULOCK(AB100BLACK) ｲﾝｼﾕﾛﾂｸﾀｲ(AB100ｸﾛ) (1)  

71 EZ4-716-434-21 TIEINSULOCK(AB150BLACK) ｲﾝｼﾕﾛﾂｸﾀｲ(AB150ｸﾛ) (7)  

72 EZ7-300-011-93 BUSHINGUNIVERSAL(THA-032)20M ｼﾞｻﾞｲﾌﾞﾂｼﾕ(THA-032)20MWHT (0.145)  

73 EZ7-632-378-00 TUBEPOLYURETHAN(TU0805B) ﾎﾟﾘｳﾚﾀﾝﾁﾕ-ﾌﾞ(TU0805B)5X8X20M (2)  

74 EZ7-682-160-01 SCREW+P4X6

SCREW+P4X6

(6)  

75 EZ7-683-419-04 BOLTHEXAGONSOCKET4X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ4X8 (14)  

76 EZ7-684-223-01 NUT6HEXAGONCAP 6 ｶｸﾌｸﾛﾅﾂﾄ6 (16)  
