A-40 A1 1 【共通】ヘッド ASSY-2 【 COMMON 】 Headassy-2 ｲﾗｽﾄ番号  Ref.No. 品番  PartNumber Description  品名  個数  Q'ty 備考  Remarks  1 EZ1-492-165-13 SENSOR ASSY(NOZZLESHAFT) ｾﾝｻ-ASSY(ﾉｽﾞﾙ/ｼｬﾌﾄｹﾝｼｭﾂ) 2…

100%1 / 296
A-39
A11
【共通】ヘッド ASSY-2

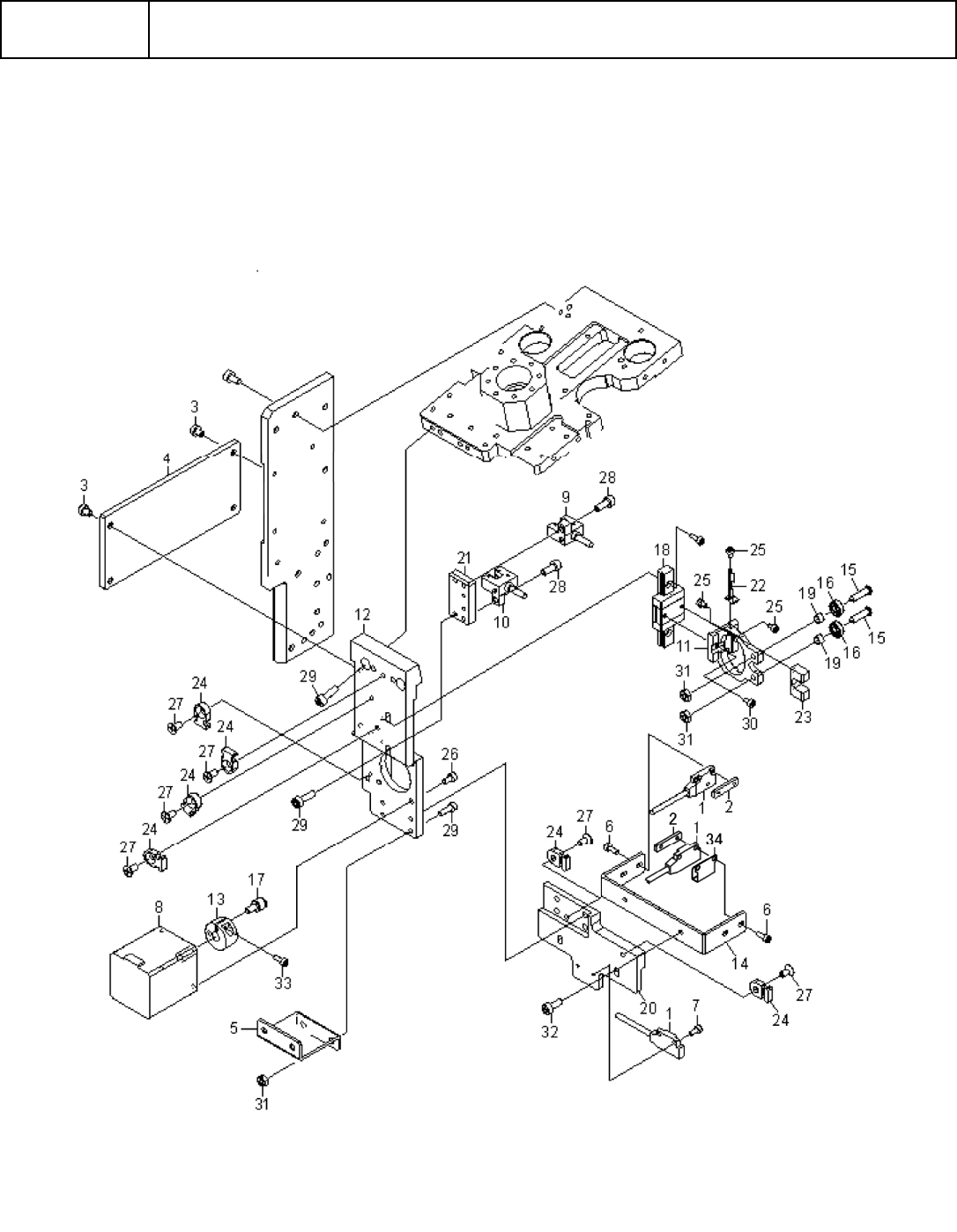

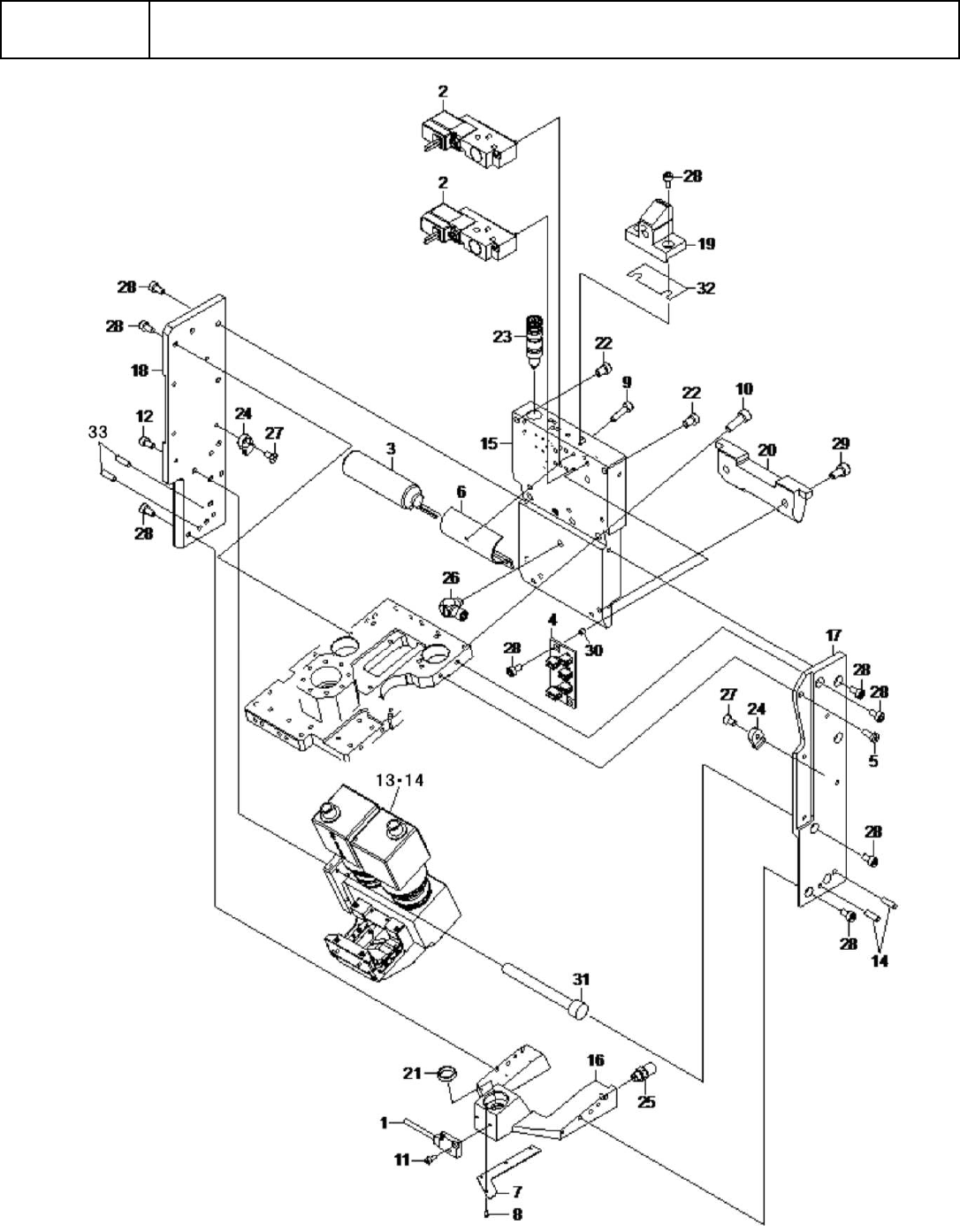

【COMMON】Headassy-2
A-40
A11
【共通】ヘッド ASSY-2
【COMMON】Headassy-2
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-492-165-13 SENSORASSY(NOZZLESHAFT) ｾﾝｻ-ASSY(ﾉｽﾞﾙ/ｼｬﾌﾄｹﾝｼｭﾂ) 2
2 EZ4-454-015-01 NUT,PLATE ｲﾀﾅﾂﾄ 2
3 EZ4-454-830-01 LOWHEADSCREW(M3X4) ﾃｲﾄｳﾛﾂｶｸｱﾅﾂｷﾎﾞﾙﾄ(M3X4) 9
4 EZ4-457-753-01 CONNECTPLATE(2) ﾚﾝｹﾂﾌﾟﾚ-ﾄ(2) 1
5 EZ4-465-279-01 HEADCOVERBRACKET ﾍﾂﾄﾞｶﾊﾞ-ﾌﾞﾗｹﾂﾄ 1
6 EZ7-683-000-23 BOLT,HEXAGONSOCKET2X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ2X8 4
7 EZ7-683-480-24 BOLT,HEXAGONSOCKET2X5 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ2X5 4
8 EZ1-492-167-11 MOTORASSY(VALVE) ﾓ-ﾀ-ASSY(ﾊﾞﾙﾌﾞ) 1
9 EZ1-492-168-11 SENSORASSY(VALVE) ｾﾝｻ-ASSY(ﾊﾞﾙﾌﾞ) 1
10 EZ1-492-168-11 SENSORASSY(VALVE) ｾﾝｻ-ASSY(ﾊﾞﾙﾌﾞ) 1
11 EZ4-454-007-01 VALEVLEVERHOLDER ﾊﾞﾙﾌﾞﾚﾊﾞ-ﾎﾙﾀﾞ- 1
12 EZ4-454-008-01 VALVEMOTORBASEBARCKET ﾊﾞﾙﾌﾞﾓ-ﾀﾍﾞ-ｽﾌﾞﾗｹﾂﾄ 1
13 EZ4-454-010-01 CAMFOLLOWERSHAFT ｶﾑﾌｵﾛｱｼﾔﾌﾄ 1
14 EZ4-454-014-01 NOZZLESENSORBRACKET ﾉｽﾞﾙｾﾝｻ-ﾌﾞﾗｹﾂﾄ 1
15 EZ4-454-040-01 LEVERSHAFT ﾚﾊﾞ-ｼﾔﾌﾄ 2
16 EZ4-454-046-01 BEARING(MR83) ﾍﾞｱﾘﾝｸﾞ(MR83) 2
17 EZ4-454-067-01 CAMFLLOWER(CFS3) ﾐﾆﾁﾕｱｶﾑﾌｵﾛｱ(CFS3) 1
18 EZ4-454-073-01 LMGUIDEMLC7R45 LMｶﾞｲﾄﾞ(MLC7R45) 1
19 EZ4-454-715-01 LEVERSHAFTBEARINGCOLLAR ﾚﾊﾞ-ｼﾔﾌﾄﾍﾞｱﾘﾝｸﾞｶﾗ- 2
20 EZ4-457-186-01 PLATE,SENSORBRACKET ｾﾝｻ-ﾌﾞﾗｹﾂﾄﾄﾘﾂｹﾌﾟﾚ-ﾄ 1
21 EZ4-457-187-01 PLATE,LEVERSENSORFITTING ﾚﾊﾞ-ｾﾝｻﾄﾘﾂｹﾌﾟﾚ-ﾄ 1
22 EZ4-457-188-01 LEVERSENSORDOG ﾚﾊﾞ-ｾﾝｻﾄﾞｸﾞ 1
23 EZ4-457-202-01 LEVERBLOCK ﾚﾊﾞ-ﾌﾞﾛﾂｸ 1
24 EZ4-701-529-01 TIEMOUNT(MB1) ﾀｲﾏｳﾝﾄ(MB1) 6
25 EZ4-718-721-01 BOLTHEXAGONSOCKET(M2X3SUS) ﾛﾂｶｸｱﾅﾂｷﾎﾞﾙﾄ(M2X3SUS) 4
26 EZ7-621-996-05 BOLTHEXAGONSOCKET2.6X5 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ2.6X5 4
27 EZ7-682-247-04 SCREW+K3X6 +K3X6 6
28 EZ7-683-404-04 BOLT,HEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 7
29 EZ7-683-405-04 BOLT,HEXAGONSOCKET3X10 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X10 5
30 EZ7-683-480-14 BOLT,HEXAGONSOCKET2X4 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ2X4 1
31 EZ7-684-023-04 N3TYPE2 N3TYPE2 2
32 EZ7-683-403-04 BOLT,HEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 14
33 EZ3-681-308-02 BOLT(M2X6),HOLE,HEXAGON ﾛﾂｶｸｱﾅﾂｷﾎﾞﾙﾄM2X6 32
34 401-55272 SLIT(OS-EX10-12) ｽﾘｯﾄ(OS-EX10-12) 1
