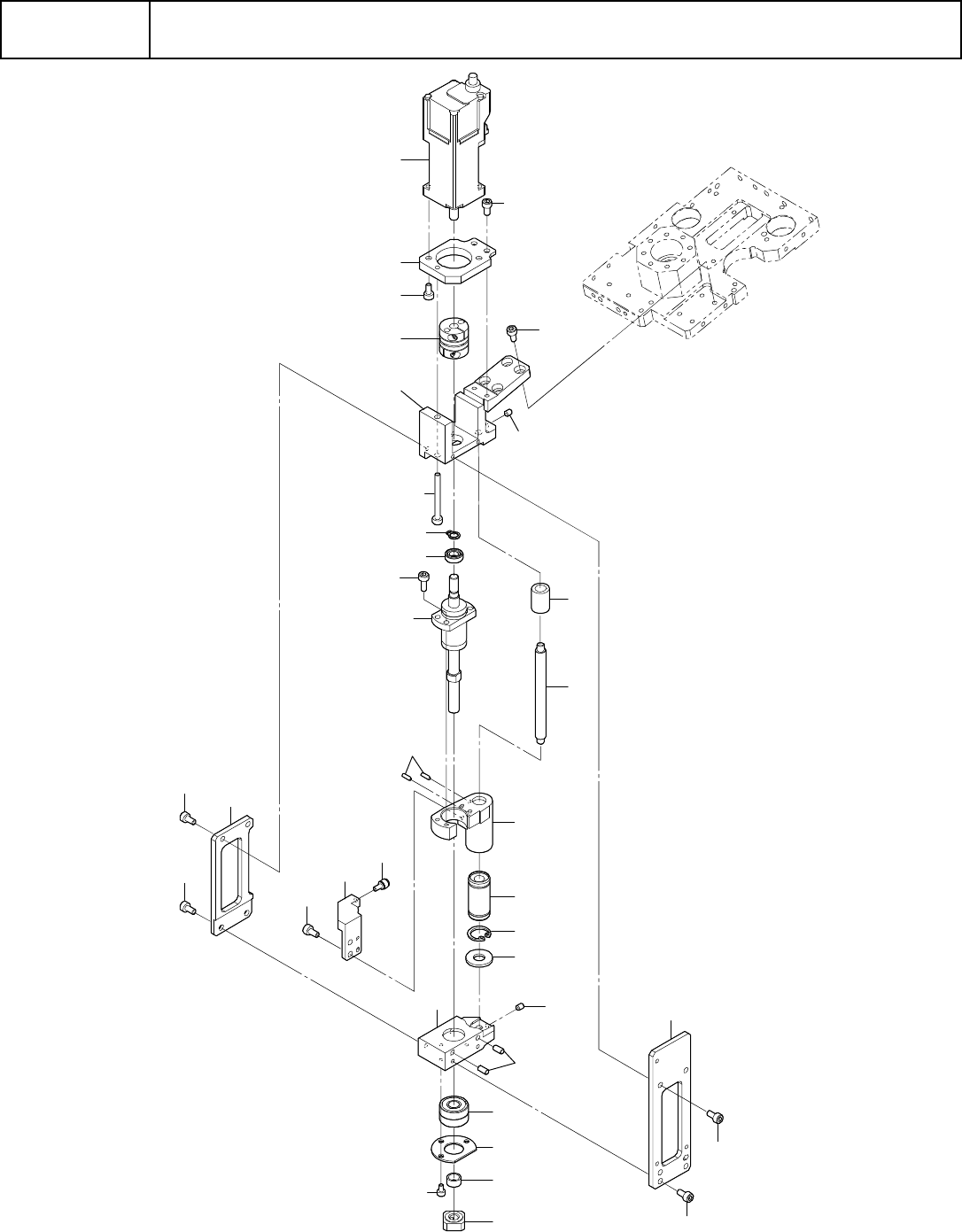

A-45
A14
【共通】ヘッド ASSY-5
【COMMON】Headassy-5
1
9
27
27
26
2
19
28
23
14
15
20
24
17
25
22
7
8
29
21
16
3
6
27
12
27
27
13
27
27
11
27
18
25
10
4
5
A-46
A14
【共通】ヘッド ASSY-5
【COMMON】Headassy-5
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-492-547-14 MOTORASSY(H) MOTORASSY(H) 1
2 401-78054 BEARINGCOLLAR ﾍﾞｱﾘﾝｸﾞｶﾗｰ 1
3 EZ2-148-082-01 FOLLOWER,MINIATURECAM(CFS2.5) ﾐﾆﾁﾕｱｶﾑﾌｵﾛｱ(CFS2.5) 1
4 EZ3-657-877-01 PIN,PARALLEL ﾍｲｺｳﾋﾟﾝ(ﾅﾝｼﾂ) 2
5 EZ3-703-358-52 PINPARALLEL(DIA.2X6) ﾍｲｺｳﾋﾟﾝ(ﾌｱｲ2X6) 2
6 EZ4-453-913-01 LEVER,HOLDER ﾚﾊﾞ-ﾎﾙﾀﾞ 1
7 EZ4-453-947-01 RETAINER(2),BEARING ﾍﾞｱﾘﾝｸﾞｵｻｴ(2) 1
8 EZ4-453-948-01 COLLAR,HAXIS Hｼﾞｸｶﾗ- 1
9 EZ4-453-955-01 BRACKET,MOTOR ﾓ-ﾀﾌﾞﾗｹﾂﾄ 1
10 EZ4-453-956-01 HOLDER(1),BEARING ﾍﾞｱﾘﾝｸﾞﾎﾙﾀﾞ(H1) 1
11 EZ4-453-957-01 HOLDER(H2),BEARING ﾍﾞｱﾘﾝｸﾞﾎﾙﾀﾞ(H2) 1
12 EZ4-453-958-01 PLATE(1),SUPPORT ｻﾎﾟ-ﾄﾌﾟﾚ-ﾄ(1) 1
13 EZ4-453-959-01 PLATE(2),SUPPORT ｻﾎﾟ-ﾄﾌﾟﾚ-ﾄ(2) 1
14 EZ4-453-961-01 SHAFT,LINEAR ﾘﾆｱｼﾔﾌﾄ 1
15 EZ4-453-962-01 HAXISNUTHOLDER H ｼﾞｸﾅﾂﾄﾎﾙﾀﾞ 1
16 EZ4-454-012-01 STOPPER(H),UPPER Hｼﾞｸｱﾂﾊﾟ-ｽﾄﾂﾊﾟ- 1
17 EZ4-454-013-01 STOPPER(H),UNDER Hｼﾞｸｱﾝﾀﾞ-ｽﾄﾂﾊﾟ- 1
18 EZ4-454-044-01 COUPLING(SFC-005SA2-5B-5B) ｶﾂﾌﾟﾘﾝｸﾞ(SFC-005SA2-5B-5B) 1
19 EZ4-454-047-01 BEARING(MR105) ﾍﾞｱﾘﾝｸﾞ(MR105) 2
20 EZ4-454-048-01 LINEARBUSH ﾘﾆｱﾌﾞﾂｼﾕ(SM6G-LUU) 1
21 EZ4-454-050-01 LOCKNUT(LNM6X0.75) ﾛﾂｸﾅﾂﾄ(LNM6X0.75) 1
22 EZ4-454-051-01 BEARING(AC6-16DF) ｱﾝｷﾞﾕﾗﾍﾞｱﾘﾝｸﾞ(AC6-16DF) 1
23 EZ4-454-055-01 BALLSCREW(WHF0612S-3.4GT+) ﾎﾞ-ﾙﾈｼﾞ(WHF0612S-3.4GT+) 1
24 EZ4-454-725-01 RING(12) ｱﾅﾖｳC ｶﾞﾀﾄﾒﾜ(12) 1
25 EZ4-718-766-01 SET-SCREW(M3X4SUS),HEAD ﾛﾂｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M3X4SUS) 2
26 EZ7-683-000-10 BOLT,HEXAGONSOCKET3X30 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X30 1
27 EZ7-683-403-04 BOLT,HEXAGONSOCKET3X6 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X6 33
28 EZ7-683-404-04 BOLT,HEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 4
29 EZ7-683-481-04 BOLT,HEXAGONSOCKET2.5X4 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ2.5X4 3
