A-50 A16 【 RX-7 】 P8  ヘッド ASSY-1 【 RX-7 】 P8Headassy-1 1 6 1 1 1 1 0 2 1 1 7 2 6 9 1 3 2 2 2 0 3 9 1 9 1 5 1 4 8 7 4 1 4 1 4 5 1 2 1 8 2 9 5 4 4 5 5 7 2 7 5 6 3 0 6 5 6 5 6 6 6 6 4 1 4 0 3 5 3 8 3 7 6 1 3 2 6 3…

100%1 / 296
A-50
A16

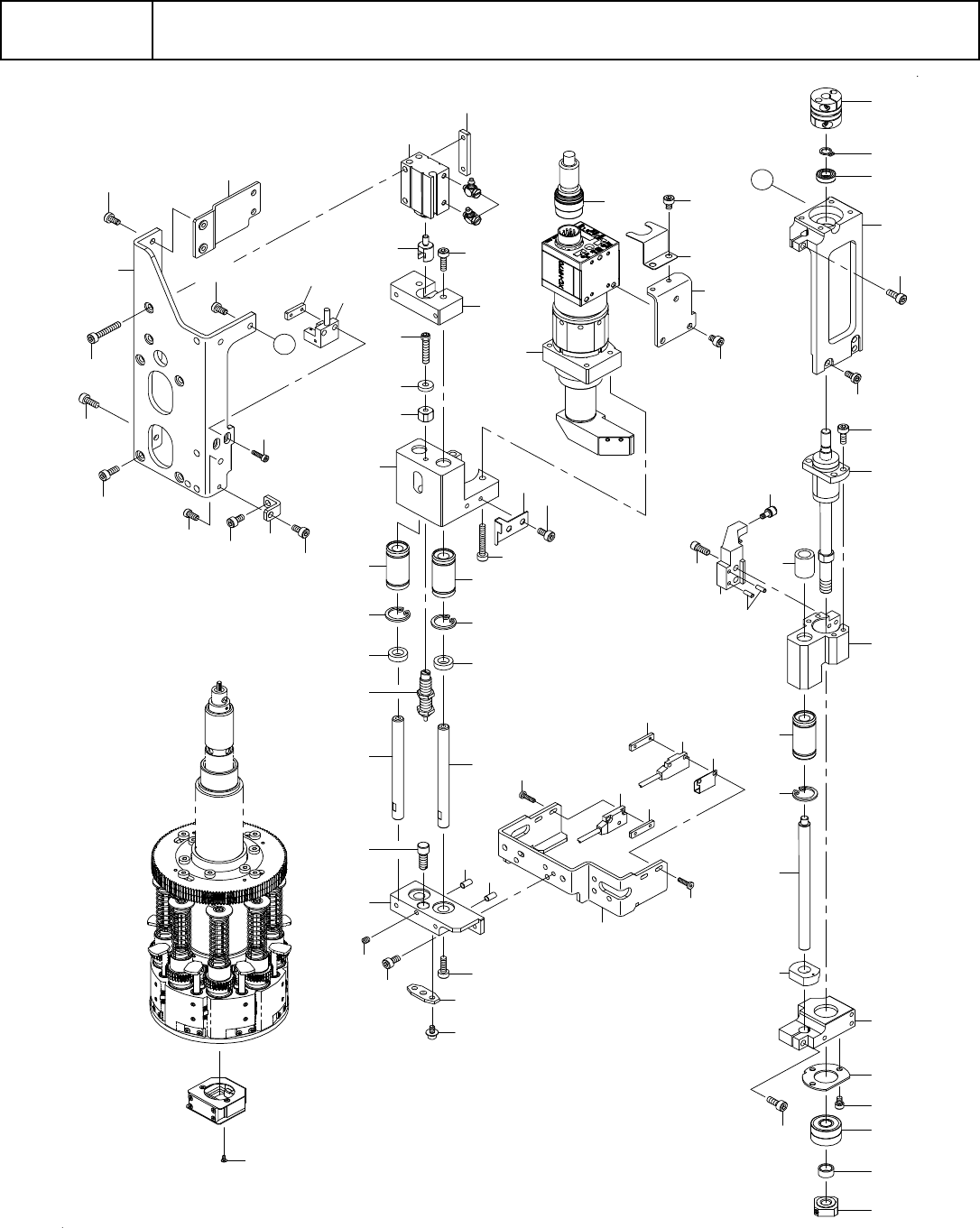

【RX-7】P8 ヘッド ASSY-1
【RX-7】P8Headassy-1
1 6
1 1
1
1 0
2 1
1 7
2
6
9
1 3
2 2
2 0
3
9
1 9
1 5
1 4
8
7
4
1 4
1 4
5
1 2
1 8
2 9
5 4
4 5
5 7
2 7
5 6
3 0
6 5
6 5
6 6
6 6
4 1
4 0
3 5
3 8
3 7
6 1
3 2
6 3
6 3
4 3
6 7
4 4
2 8
3 3
5 8
3 6
3 1
5 8
3 4
4 8
3 9
5 0
6 1
6 1
4 9
4 2
6 1
4 7
5 1
5 1
5 5
5 5
6 4
6 4
2 3
5 3
5 2
2 5
6 0
6 0
2 4
5 9
4 6
2 7
2 6
6 2
6 2
A
A
3 6
3 3
A-51
A16
【RX-7】P8ヘッドASSY-1
【RX-7】P8Headassy-1
ｲﾗｽﾄ番号
Ref.No.
品番
PartNumber
Description
品名
個数
Q'ty
備考
Remarks
1 401-55886 LEVER_CAMFOLLOWER ｶﾑﾌｫﾛｱｰﾚﾊﾞｰ 1
2 401-55890 RETAINER(3)_BEARING ﾍﾞｱﾘﾝｸﾞｵｻｴ(3) 1
3 401-55894 HOLDER_NUT ﾅｯﾄﾎﾙﾀﾞ 1
4 401-55908 STOPPRE_UPPER ｱｯﾊﾟｰｽﾄｯﾊﾟｰ 1
5 401-56145 HOLDER(H2)_BEARING ﾍﾞｱﾘﾝｸﾞﾎﾙﾀﾞｰ H2 1
6 401-56153 HOLDER(H1)_BEARING ﾍﾞｱﾘﾝｸﾞﾎﾙﾀﾞｰ(H1) 1
7 401-56165 STOPPRE_UNDER ｼﾀｽﾄｯﾊﾟｰ 1
8 401-56166 SHAFT_LINEAR ﾘﾆｱｼｬﾌﾄ 1
9 401-56419 ROLLED_BALLSCREW(WHF0612) ﾃﾝｿﾞｳﾎﾞｰﾙﾈｼﾞ(WHF0612) 1
10 401-56447 CAMFOLLOWER(CFS2.5) ｶﾑﾌｫﾛｱｰ(CFS2.5) 1
11 401-56456
SMALLHEADCAPSCREW(M3X8)_HEXSOCKET
ﾛｯｶｸｱﾅﾂｷｼｮｳｱﾀﾏﾎﾞﾙﾄ(M3X8) 2
12 401-56459
LOWHEADCAPSCREW(M3X6)_HEXSOCKET
ﾛｯｶｸｱﾅﾂｷﾃｲﾄｳﾎﾞﾙﾄ(M3x6) 3
13 EZ7-683-481-04 BOLTHEXAGONSOCKET2.5X4 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ2.5X4 3
14 EZ7-683-404-04 BOLTHEXAGONSOCKET3X8 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X8 6
15 EZ2-023-130-11 RINGSHAFTCTYPERETAINING ｼﾞｸﾖｳC ｶﾞﾀﾄﾒﾜ(STWN5) 1
16 EZ3-703-358-52 PINPARALLEL(DIA.2X6) ﾍｲｺｳﾋﾟﾝ(ﾌｱｲ2X6) 2
17 EZ4-453-948-01 COLLARHAXIS Hｼﾞｸｶﾗ- 1
18 EZ4-454-044-01 COUPLING(SFC-005SA2-5B-5B) ｶﾂﾌﾟﾘﾝｸﾞ(SFC-005SA2-5B-5B) 1
19 EZ4-454-047-01 BEARING(MR105) ﾍﾞｱﾘﾝｸﾞ(MR105) 1
20 EZ4-454-048-01 LINEARBUSH ﾘﾆｱﾌﾞﾂｼﾕ(SM6G-LUU) 1
21 EZ4-454-051-01 BEARING(AC6-16DF) ｱﾝｷﾞﾕﾗﾍﾞｱﾘﾝｸﾞ(AC6-16DF) 1
22 EZ4-454-725-01 SNAPRING(12) ｱﾅﾖｳC ｶﾞﾀﾄﾒﾜ(12) 1
23 401-55272 SLIT(OS-EX10-12) ｽﾘｯﾄ(OS-EX10-12) 1
24 401-56401 CAMERACONECTARETAINER ｶﾒﾗｺﾈｸﾀｵｻｴ 1
25 401-56402 CAMERACONECTARETAINERBASE ｶﾒﾗｺﾈｸﾀｵｻｴﾍﾞｰｽ 1
26 401-56457
LOWHEADSCREW(M1.4X3)_PRECISIONINST
ﾃｲﾄｳｾｲﾐﾂｺﾈｼﾞ(M1.4x3) 3
27 401-56459
LOWHEADCAPSCREW(M3X6)_HEXSOCKET
ﾛｯｶｸｱﾅﾂｷﾃｲﾄｳﾎﾞﾙﾄ(M3x6) 4
28 401-56506
BOLTHEXAGONSOCKETM2.5X5WASHERASSY
座金組込六角穴付ﾎﾞﾙﾄM2.5X5 2
29 401-56507 HEADCAMERABASE(P8) ﾍｯﾄﾞｶﾒﾗﾍﾞｰｽ(P8) 1
30 401-56508 HEADCAMERAHOLDERBLOCK(P8) ﾍｯﾄﾞｶﾒﾗﾎﾙﾀﾞｰﾌﾞﾛｯｸ(P8) 1
31 401-56509 SHAFTHOLDERTP(P8) ｼｬﾌﾄﾎﾙﾀﾞｰ TP(P8) 1
32 401-56511 SHAFTHOLDERBTM(P8) ｼｬﾌﾄﾎﾙﾀﾞｰ BTM(P8) 1
33 401-56512 LINERSHAFT(P8) ﾘﾆｱｼｬﾌﾄ(P8) 2
34 401-56513 AIRCYLINDER(CUJB10-15D) ｴｱｼﾘﾝﾀﾞ(CUJB10-15D) 1
35 401-56514 URETHANEWASHER(URWH8-3-2) ｳﾚﾀﾝﾜｯｼｬ(URWH8-3-2) 1
36 401-56515 RUBBERWASHER(WRBNA10-6-3) ｺﾞﾑﾜｯｼｬ(WRBNA10-6-3) 2
37 401-56516 HEADCAMERASENSORDOG(P8) ﾍｯﾄﾞｶﾒﾗｾﾝｻｰﾄﾞｸﾞ(P8) 1
38 401-56517 SHOCKABSORBER(RJ0604) ｼｮｯｸｱﾌﾞｿｰﾊﾞ(RJ0604) 1
39 401-56519 FLOATINGJOINTROD(P8) ﾌﾛｰﾃｨﾝｸﾞｼﾞｮｲﾝﾄﾛｯﾄﾞ(P8) 1
40 401-56521 FLOATINGJOINTPIN(P8) ﾌﾛｰﾃｨﾝｸﾞｼﾞｮｲﾝﾄﾋﾟﾝ(P8) 1
41 401-56522 FLOATINGJOINTNUT(P8) ﾌﾛｰﾃｨﾝｸﾞｼﾞｮｲﾝﾄﾅｯﾄ(P8) 1
42 401-56523 HEADCYLINDERNUTPLATE(P8) ﾍｯﾄﾞｼﾘﾝﾀﾞﾅｯﾄﾌﾟﾚｰﾄ(P8) 1
43 401-56525 STOPPIN(P8) ｽﾄｯﾌﾟﾋﾟﾝ(P8) 1
44 401-56526 STOPPINRETAINER(P8) ｽﾄｯﾌﾟﾋﾟﾝｵｻｴ(P8) 1
45 401-56527 PHSENSORNUTPLATE(P8) PH ｾﾝｻﾅｯﾄﾌﾟﾚｰﾄ(P8) 1
46 401-56528 SUPPORTBRACKET(P8) ｻﾎﾟｰﾄﾌﾞﾗｹｯﾄ(P8) 1
47 401-56529 NOZZLESHAFTSENSORBRACKET(P8) ﾉｽﾞﾙｼｬﾌﾄｾﾝｻﾌﾞﾗｹｯﾄ(P8) 1
48 401-56532 MINIATUREFITTING(M-3ALU-4) ﾐﾆﾁｭｱｶﾝﾂｷﾞﾃ(M-3ALU-4) 2
49 401-56533 BOLTHEXAGONSOCKET3X18 6 ｶｸｱﾅﾂｷﾎﾞﾙﾄ3X18 2
50 401-56534 HEADCAMERABASESUPPORT(P8) ﾍｯﾄﾞｶﾒﾗﾍﾞｰｽｻﾎﾟｰﾄ(P8) 1
51 401-56541 SENSORASSY(SHAFT) SENSORASSY(SHAFT) 1
52 401-56568 HARNESS(HEIGHTCAMERA) ﾊｰﾈｽ(HEIGHTCAMERA) 1
53 401-56605 PARTSHIGHTCAMERA PARTSHIGHTCAMERA 1
54 401-56609 SENSORASSY(CAMDOWN) SENSORASSY(CAMDOWN) 1
