A-55

A17

【RX-7】P8ヘッドASSY-2

【RX-7】P8Headassy-2

55 401-56612 RETAININGRINGCURICENTTYPE(5103-46) ｸﾘｾﾝﾄﾄﾒﾜ(5103-46) 8 

56 401-56640

HEXAGONSOCKETSCREW(M2.52.5)_FLATTYPE ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼﾞ(M2.5x2.5)ﾋﾗｻｷ

16 

57 EZ3-278-152-01 SHOESET ｾﾂﾄｼﾕ- 16 

58 401-56148 HOLDER_SPLINENUT ｽﾌﾟﾗｲﾝﾅｯﾄﾎﾙﾀﾞｰ 1 

59 401-56149 NUT_SPLINE ｽﾌﾟﾗｲﾝﾅｯﾄ 1 

60 401-56150 SHAFT_SPLINE ｽﾌﾟﾗｲﾝｼｬﾌﾄ 1 

61 401-56168 STOPPER_SHAFT ｼｬﾌﾄｽﾄｯﾊﾟｰ 1 

62 401-56425 CYLINDER_SPECIAL(SPC1-4-7.5-Z14-007)

ﾄｸｼｭｼﾘﾝﾀﾞ(SPC1-4-6.5-Z14-007)

1 

63 401-56637 NUT2TYPE(M2SUS)_HEXAGON ﾛｯｶｸﾅｯﾄ 2TYPE(M2SUS) 1 

64 401-56744 BARBFITTING(M-3ALU-2) ﾊﾞｰﾌﾞﾂｷﾞﾃ(M-3ALU-2) 1 

65 401-56422 SPLINE_INNER(LT4XUS+88.5LPF) ｲﾝﾅｰｽﾌﾟﾗｲﾝ(LT4XUS+88.5LPF) 2 

66 401-56421 SPLINE_INNER(LT4XUS+88.0LPF) ｲﾝﾅｰｽﾌﾟﾗｲﾝ(LT4XUS+88.0LPF) 2 

67 401-56420 SPLINE_INNER(LT4XUS+87.5LPF) ｲﾝﾅｰｽﾌﾟﾗｲﾝ(LT4XUS+87.5LPF) 4 

68 EZ3-279-059-02 SPRING(ORING-D#)ORING ﾉｽﾞﾙOﾘﾝｸﾞﾊﾞﾈ(Oﾘﾝｸﾞ-D*) 8 

69 EZ4-719-920-01 BALLROPE(DIA2+-0MICRONE)

ｺｳｷﾕｳ(ﾏﾙ 2+-0 ﾐｸﾛﾝ.JISB1501*)

16 

70 401-56412 BEARING(6705HW2RUC0) ﾍﾞｱﾘﾝｸﾞ(6705HW2RUC0) 1 

71 401-56458

LOWHEADCAPSCREW(M3X12)_HEXSOCKET

ﾛｯｶｸｱﾅﾂｷﾃｲﾄｳﾎﾞﾙﾄ(M3x12) 6 

72 401-56604 SHAFTOUTERASSY ｱｳﾀｰｼｬﾌﾄ ASSY 1 

73 SM-6044002-TN SCREWM4X0.7L=40 ﾛｯｶｸｱﾅﾎﾞﾙﾄM4X0.7L=40 2 

74 401-55917 POST_RNSPRING RN ｽﾌﾟﾘﾝｸﾞﾎﾟｽﾄ 4 

75 401-55920 SPACER_RNGEAR RN ｷﾞｱｰｽﾍﾟｰｻｰ 4 

76 401-56287 GEAR_RN(1) ｷﾞｱｰ RN(1) 1 

77 401-56288 GEAR_RN(2) ｷﾞｱｰ RN(2) 1 

78 EZ4-454-723-01 LOWHEADSCREW(M3X8) ﾃｲﾄｳﾛﾂｶｸｱﾅﾂｷﾎﾞﾙﾄ(M3X8) 4 

79 401-55888 COLLAR(2)_BEARING ﾍﾞｱﾘﾝｸﾞｶﾗｰ(2) 1 

80 401-56136 SHAFT_CENTER ｾﾝﾀｰｼｬﾌﾄ 1 

81 401-56413 BEARING(6704-H-ZZS) ﾍﾞｱﾘﾝｸﾞ(6704-H-ZZS) 1 

82 RC-1850001-KP C-RING20(18.5) C 形止め輪20(18.5) 1 

83 WP-0280500-SC WASHER ﾋﾗｻﾞｶﾞﾈｺｶﾞﾀﾏﾙM2.5 8 

84 401-56164 BLOCK_MANIFOLD ﾏﾆﾎｰﾙﾄﾞﾌﾞﾛｯｸ 1 

85 401-56413 BEARING(6704-H-ZZS) ﾍﾞｱﾘﾝｸﾞ(6704-H-ZZS) 1 

86 401-56414 BEARING(6702-H-ZZ) ﾍﾞｱﾘﾝｸﾞ(6702-H-ZZ) 1 

87 401-56442 ORING(SOP15)_CAP ｷｬｯﾌﾟ O-ﾘﾝｸﾞ(SOP15) 2 

88 401-56443 ORING(SOP20)_CAP ｷｬｯﾌﾟ O-ﾘﾝｸﾞ(SOP20) 1 

A-56

A18

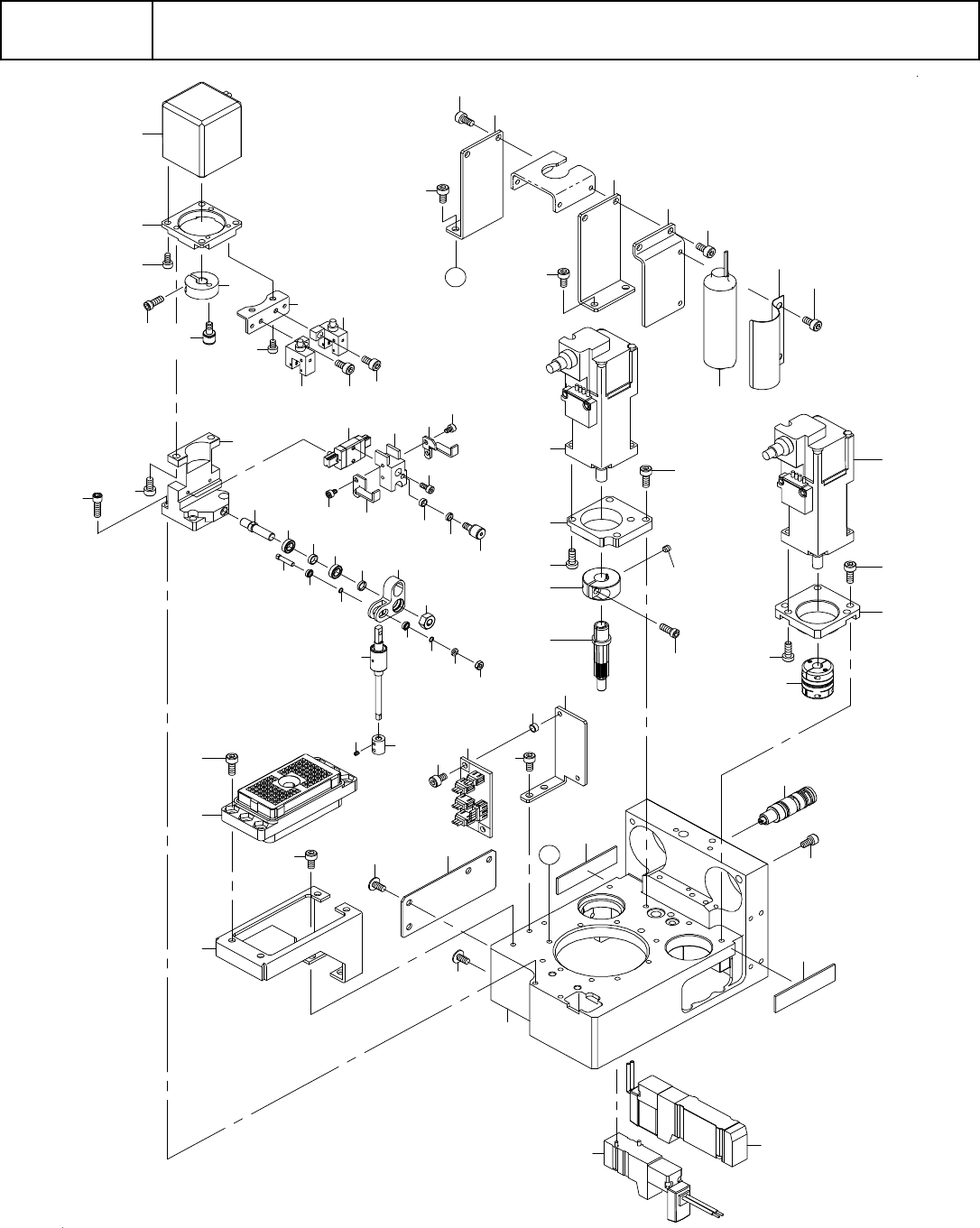

【RX-7】P8 ヘッド ASSY-3

【RX-7】P8Headassy-3

5 2

5 0

5 3

5 1

5 7

5 5

5 8

5 4

5 6

5 9

6 0

3 9

4 4

2 9

3 0

4 3

3 5

4 1

4 7

4 0

4 6

3 3

3 8

2 0

1 9

4 7

3 1

3 2

4 8

4 5

2 2

2 1

3 7

2 7

3 7

2 7

3 4

2 8

4 2

3 6

2 6

2 5

4 9

4 6

6 1

6 5

6 4

6 2

6 3

1 2

1 1

1 8

1 1

1 5

1 6

1 0

1 1

2 4

2 3

1 3

1 4

1 2

1 7
