多种选项
适用于您的生产的选择焊设计
4
我们希望能够针对客户的每种焊接
作业提供定制解决方案。为此，我
们在机器设计方面费尽心思。我们
提供多种选项，让您可以根据您的
生产环境选择最合适的选择焊系统。
对于小批量制造过程和选择焊技术
的初级入门者而言，
SMARTFLOW
也
是未来的一种选择。
在此，我们想向您介绍几点重要特
征，让您能够轻松进入选择焊技术
的世界。

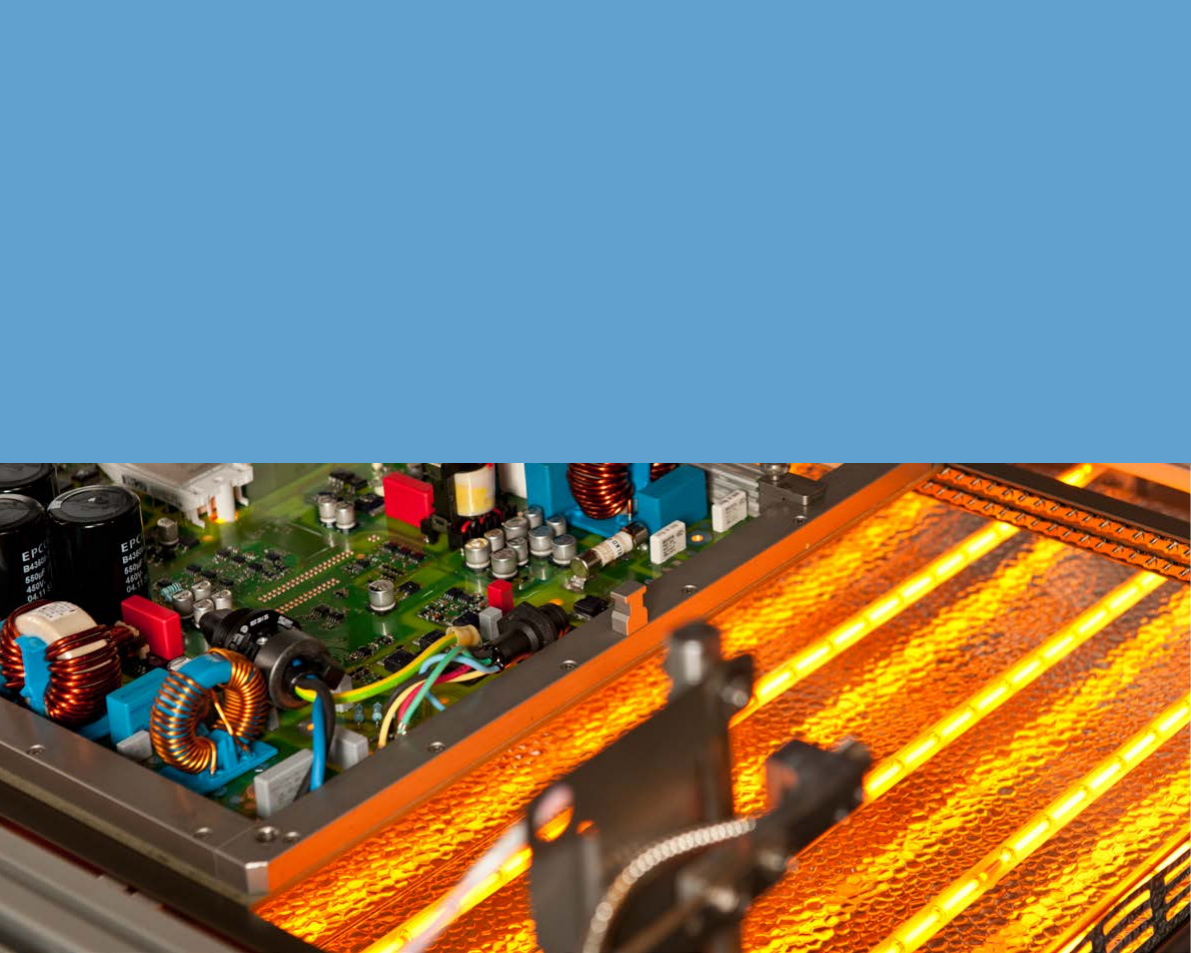

预热
在实际焊接之前加热印刷电路板，
有助于确保最优控制。非常低热量
的装配件也可在不另外预热的情况
下直接进行加工。此外，根据要焊
接的装配件的要求，可选择不同的
加热方式，例如，红外线底部加热，
以及红外线底部、顶部加热。根据
装配件大小，加热模块的
8
个加热
器可分组
(4-2-2)
进行连接。此时，
需要关注的是节能预热。
自动送焊丝装置
自动送焊丝装置有助于增强制造过
程的稳定性。它可持续监视焊料水
平，并将焊料维持在指定的水平。
用户也可手动向锡缸加入焊料。
过程监控摄像头
此摄像头使焊接过程实现了可视化，
用户得以详细跟踪整个过程。因此，
可实时验证焊点的质量。与其他机
器不同，
SMARTFLOW
不需要第
2
台
监视器即可实现上述目标用户可直
接在控制面板上面使用
PIP
功能，轻
松监控焊接过程。
Ersa CAD Assistant 3
允许对焊接过程进行离线编程。您
可以使用
CAD Assistant
在机器上直
接创建印刷电路板，或基于
CAD
数
据在外部
PC
焊接程序上直接创建印
刷电路板。产品变更或重启时的设
置时间缩至最短。

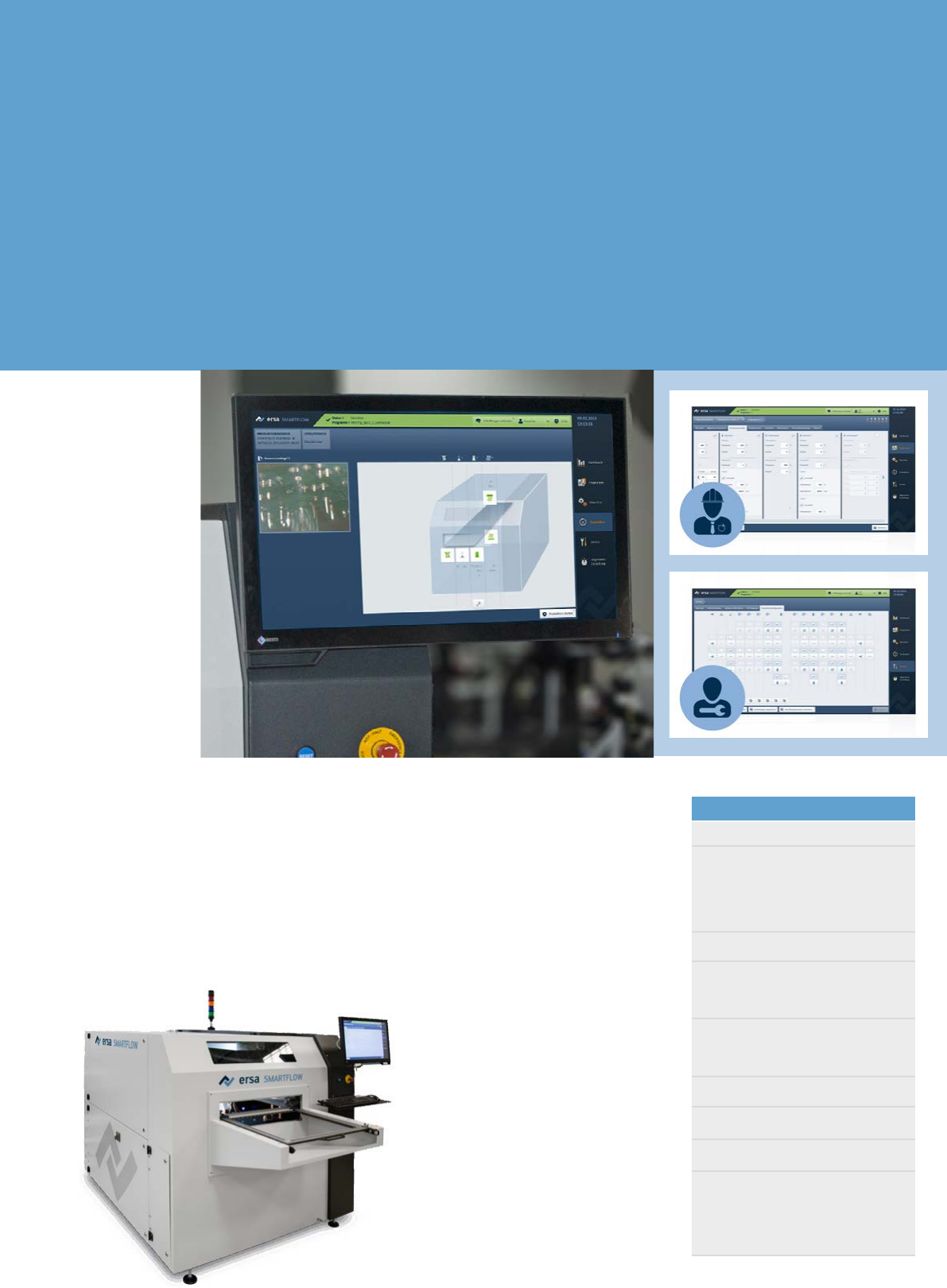

ERSASOFT 5
具有
面向用户的菜单导
航功能和
PIP
功能，
实现了最优概览
易用的选择焊
即插即用
基本配置
3
轴定位系统
印刷电路板万用柜（可用于最
大尺寸为
508 x 508 mm (20
x
20“)
的印刷电路板）
高精度助焊剂喷射系统
焊接模块（带易维护的电磁焊
料泵）
便捷式
PC
控制（带触摸式监
视器）
ERSASOFT 5
操作软件
排气监测
操作状态显示
过程可视化包括焊料记录、过
程数据记录器、监控功能、服
务和故障信息通知
SMARTFLOW
主机还以其配置全面
为特色。另外，对系统进行装备后，
不需要是选择焊专家，也可轻松加
工更复杂的装配件。
此外，还可购买以下选配件，增强
SMARTFLOW 2020
的功能：
喷射嘴监控系统
预热加热器失效监控
氮气加热
Mini VARIO
波峰焊嘴
用于读取产品信息的手持式扫
描仪
脚控开始按钮
备份数据存储
预热：
底部红外预热或组合式底部顶
部预热
自动送焊丝装置
过程监控摄像头
Ersa CAD Assistant 3
5
Ersa SMARTFLOW 2020

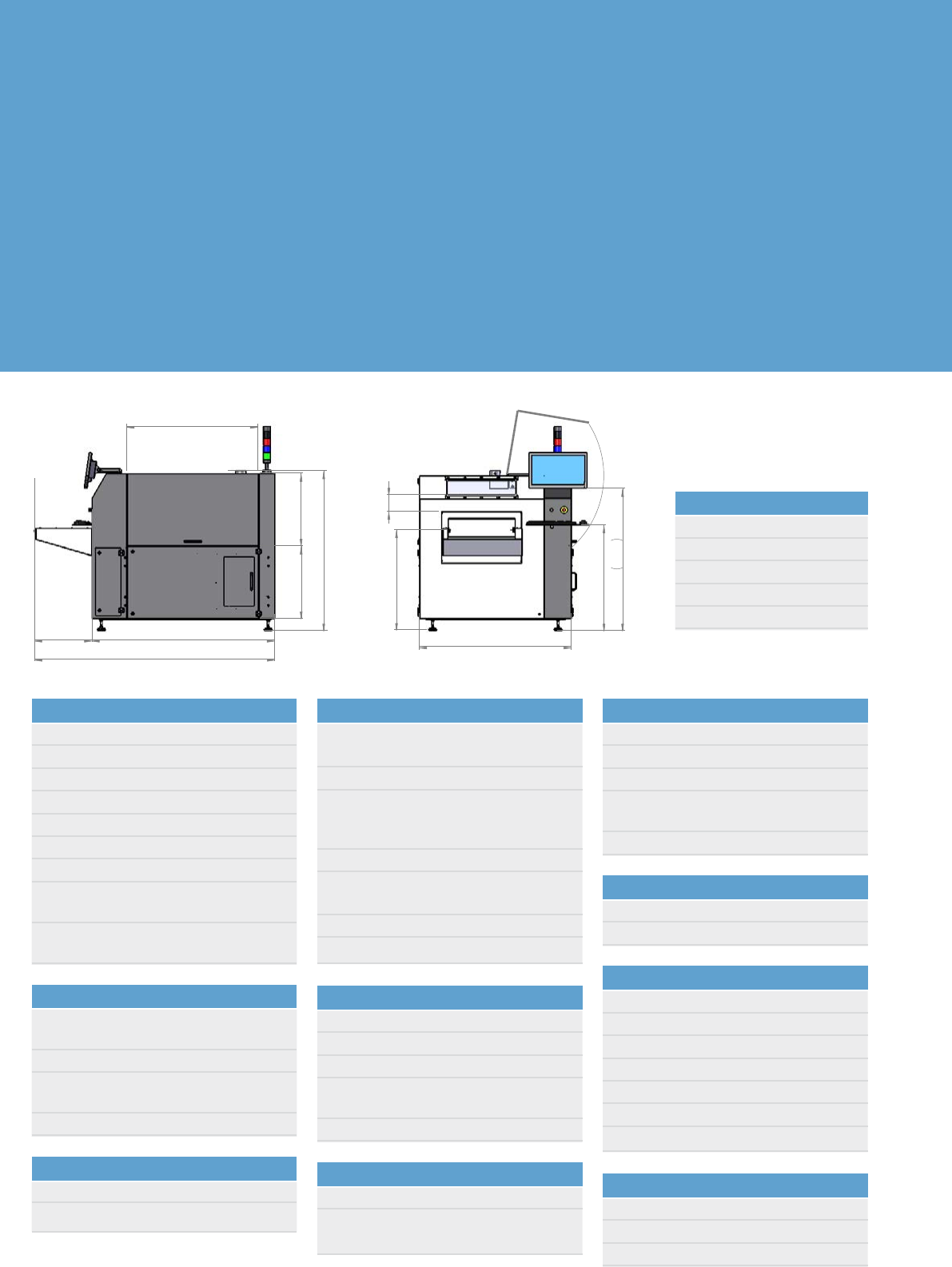

技术规格和尺寸
预热模块（可选）
动态底部红外加热器：
最大
8 kW
动态顶部红外加热器：
最大
8 kW
机器排风（基本机器）
排风口：
1
（标配），
AD 150 mm [6”]
每个排风口的排风量：
200 m
3
/h
[261 yd
3
/h]
环境条件
/
噪音等级
环境温度：
15 – 35 °C [59 – 95 °F]
持续噪音等级：
<
60 dB [A]
555
1252,5
1748
2303
692
692
1523
159,2
959 ±40
1454
1010
1360
运转系统
通用工件承载架
工作角度：
0°
固定
PCB
宽度：
15 - 508 mm [0.6 - 20”]
PCB
长度：
15 - 508 mm [0.6 - 20”]
PCB
顶部净空：
最大
80 mm [3.15”]
PCB
底部净空：
最大
60 mm [2.4”]
与
PCB
板边的净空：
3 mm [0.1”]
工作高度：
959 mm
±
40 mm
[37.75”
±
1.6”]
载具
/PCB
重量：
最多
3kg
[6.6 lbs]
助焊剂模块
安装在共轴系统上的
精密助焊剂喷涂器
助焊剂储存罐：
1.8 l
定位速度：
1 – 200 mm/s
[0.04 – 8”/s
可重复性：
±
0.15 mm [0.06”]
焊料模块
不锈钢锡缸，集成在
3
轴定位系统
(X/Z)
中，
电机驱动（
PCB
沿
Y
轴方向移动）
焊料喷嘴：
单点、高精度喷嘴
最小的
焊料喷嘴直径：
AD 4.5 mm [0.2”]
（可按需提供更多喷嘴）
波峰高度：
最大
5 mm [0.2”]
焊料量：
大约
13 kg [29 lbs] Sn63Pb
；
大约
12 kg [26 lbs]
无铅合金
焊料温度：
最高
320 °C [608 °F]
加热时间：
75
分钟，加热到
280 °C [536 °F]
氮气技术
氮气供应：
客户本地供应
氮气注入：
锡缸上的
N
2
盖
所需压力：
6 bar [87 PSI]
氮气消耗量：
大约
1.5 m
3
/h
[53 ft
3
/h]
氮气纯度：
99.999%
电气数据
电源：
4
线制，
3 x 277/480 V
，
N
，
PE
电源容差范围：
±
10 %
频率：
50/60 Hz
功耗：
22 kW
（包括底部预热系统）
保险丝最大额定值：
3 x 30 A
控制
基于计算机的微控制器
过程可视化
输入所有过程参数
7
天计时时钟
机器状态控制
密码功能
生产、过程和可追溯数据记录
基本设计与结构
固体钢结构
方便操作所有机器模块
急停按钮
尺寸
长度：
1,748 mm [69"]
宽度：
1,454 mm [57"]
高度：
1,523 mm [60"]
重量：
900 kg [1,984 lbs]
颜色：
RAL 7035/7016
