Nachrüstanleitung Spleißstellenerkennung Tischcontroller S/F
Ausgabe 07/2002
12
: Wenn es sich um einen pneumatischen Wechseltisch wie in Abbildung 6 handelt, lösen Sie die
4 Befestigungsschrauben vorsichtig, während Sie den Tischcontroller festhalten.
: Befestigen Sie nun den neuen Tischcontroller in umgekehrter Reihenfolge.
: Benützen Sie den mitgelieferten Adapter für die Spannungsversorgung um an der Rückseite
des Tischkontrolles die beiden Buchsen, welche sich untereinander befinden, zu verbinden.
: Stecken Sie den bereits vorhandenen Stecker der Stromversorgung in die Buchse links davon
und befestigen Sie das Kabel mit der Kabelschelle, wie in Abb. 6 - 5 dargestellt.
Befestigungs-
winkel
Befestigungs-
schrauben
bereits vorhandene Stromversorgung
mitgeliefertes
Kabel zur
Stromver-
sorgung
Nachrüstanleitung Spleißstellenerkennung Tischcontroller S/F
Ausgabe 07/2002
13

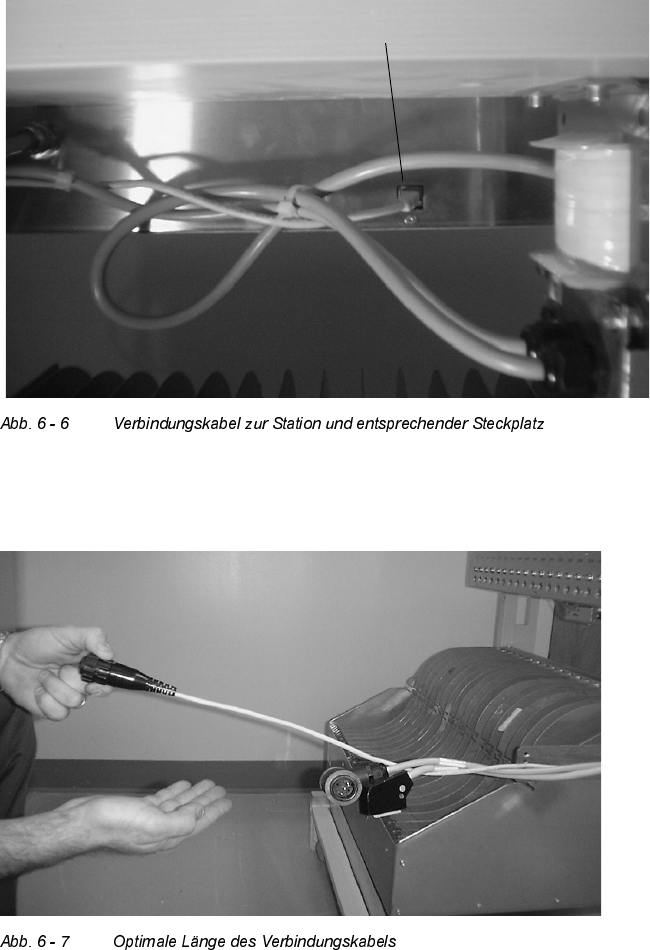

: Das mitgelieferte 1,5m lange CAT5-Kabel dient zur Datenversorgung mit der Station.
Stecken Sie das Verbindungskabel mit dem schmalen Ende an der Rückseite des Tischkon-
troller (siehe Abb. 6 - 6) ein.
: Verlegen Sie das CAT5-Kabel im Kabelverbund bis an die Übergabestecker.
: Ersetzen Sie die bereits entfernten Kabelbinder am Kabelarm durch neue Kabelbinder und be-
festigen Sie die losen Kabel am Kabelarm.
: Abb. 6 - 7 zeigt die optimale Länge des Verbindungskabels.
Arretieren Sie eventuelle Restlängen hinter dem TC mit Kabelbindern.
: Die Installation des neuen Tischkontrollers für die Spleißstellenerkennung ist somit abge-
schlossen.
Verbindungskabel und Steckplatz
Nachrüstanleitung Spleißstellenerkennung Tischcontroller S/F
Ausgabe 07/2002
14
