Nachrüstanleitung Spleißstellenerkennung Tischcont roller S/F Ausgabe 07/2002 9 9 RUEH UHLWXQJ Machen S ie sich mit d em freistehe nden Wechseltis ch und der ne uen T ischkon trollei nheit, sowi e zugeh örigen K abeln …
Nachrüstanleitung Spleißstellenerkennung Tischcontroller S/F
Ausgabe 07/2002
8
:HUN]HXJH
– Inbusschlüsselsatz
– Seitenschneider
– #1 Kreuzschlitzschraubendreher (s.g. Phillips-Klinge)
– Kleiner Schlitzschraubendreher
6WFNOLVWH
,QKDOW6SOLFH'HWHFWLRQ1DFKUVWVDW]7LVFKFRQWUROOHU6)
$UW1U
Stück Bezeichnung Artikel-Nr.:
- 1 Tischkontrolleinheit (TC) 00366004-01
- 1 Verbindungskabel zur Maschine 00368328-01
- 1 Adapter für Stromversorgung 00368305-01
- Montagematerial
Nachrüstanleitung Spleißstellenerkennung Tischcontroller S/F
Ausgabe 07/2002
9
9RUEHUHLWXQJ
Machen Sie sich mit dem freistehenden Wechseltisch und der neuen Tischkontrolleinheit, sowie
zugehörigen Kabeln (Abb. 5 - 1) vertraut.
Nachrüstanleitung Spleißstellenerkennung Tischcontroller S/F
Ausgabe 07/2002
10
,QVWDOODWLRQ
: Die Installation des Tischcontrollers für die Spleißstellenerkennung beinhaltet den Austausch
gegen den bereits vorhandenen Tischcontroller
: Entfernen Sie die Kabelbinder welche die bereits vorhandenen Kabel am Kabelarm des Wech-
seltisches befestigen.
Abhängig von der Version des BE Tisches laufen die vorhandenen Kabel in einem U-Profil. Lösen
Sie diese Kabel ebenfalls.
: Entfernen Sie an der hinteren rechten Seite des Tischcontrollers den orangen Stecker für die
Stromversorgung. Der hierzu benötigte Schlitzschraubendreher wird auch zum Entfernen der
2 Schrauben der Kabelschelle an der Rückseite der Kontrollereinheit verwendet (Abb. 6 - 2).

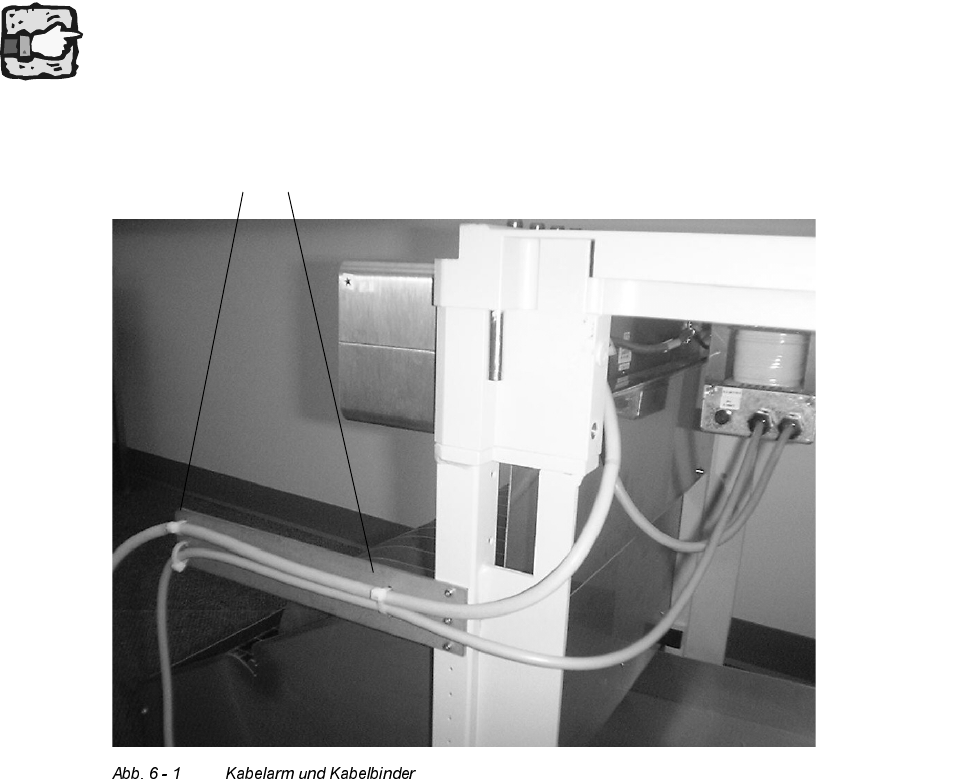

bereits vorhandene Kabelbinder
