PART NAME REMARKS Q'TY 21 ｶﾊﾞｰ部(Z軸ｶﾊﾞｰ部) COVER SECT. (Z-AXIS COVER SECT .) ｲﾗｽﾄ No. REF No. PART No. 部 品 品 番 個数 備 考 R 1 R 2 1 1087102450 COVER UNIT ｶﾊﾞｰﾕﾆｯﾄ 1 451 1087102451 COVER (L) ｶﾊﾞｰ (L) M4X8,+,STEEL,Z.C . T 3…

100%1 / 296

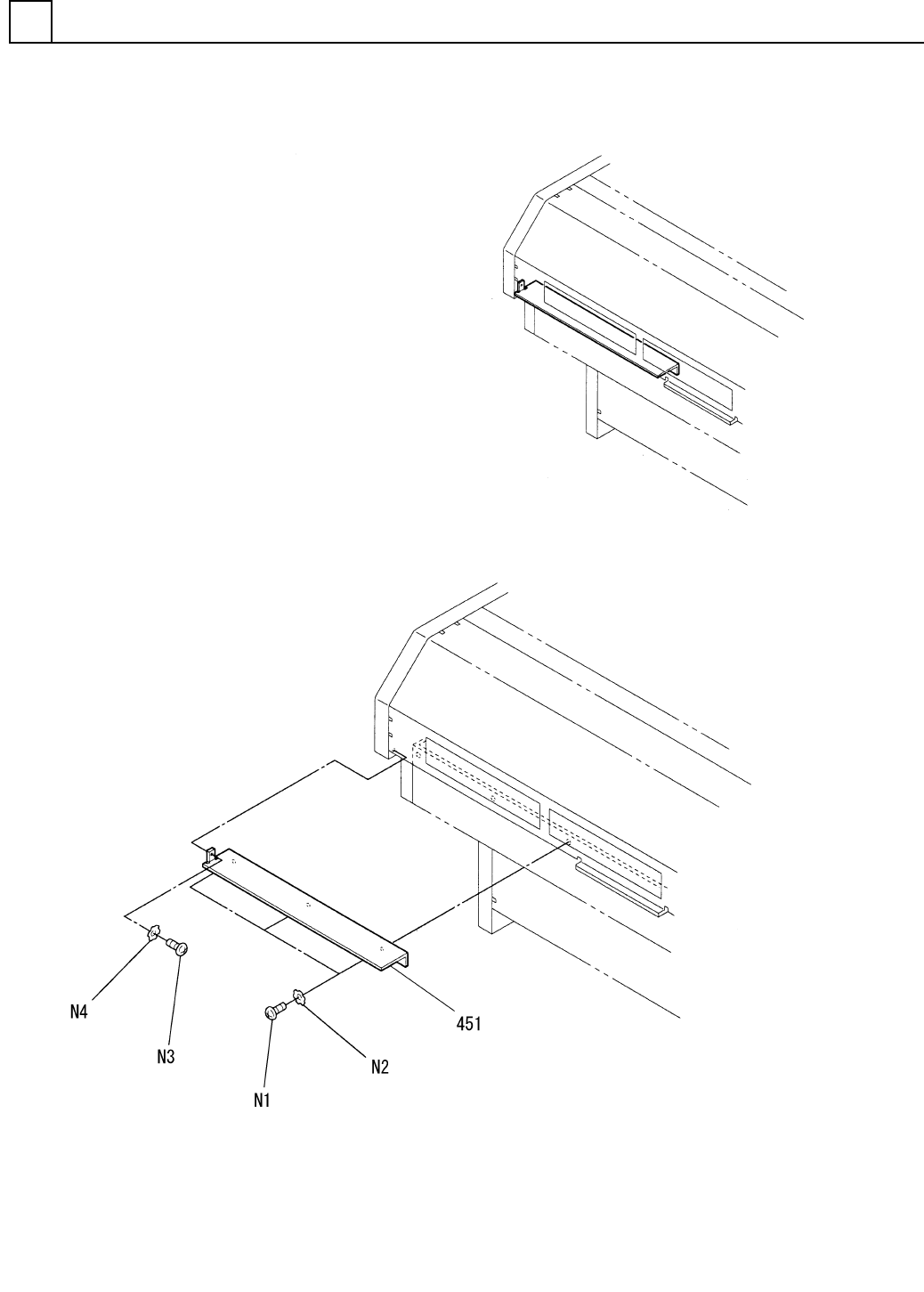

ｶﾊﾞｰ部(Z軸ｶﾊﾞｰ部)
COVER SECT.(Z-AXIS COVER SECT.)
21
F10871-02-450
M171
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
21
ｶﾊﾞｰ部(Z軸ｶﾊﾞｰ部)
COVER SECT.(Z-AXIS COVER SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1 1087102450
COVER UNIT ｶﾊﾞｰﾕﾆｯﾄ
1
451 1087102451
COVER (L) ｶﾊﾞｰ (L)
M4X8,+,STEEL,Z.C.T
3
N 1 XST4+8FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
4,B-TYPE,STEEL,Z.C.T
3N 2 XWC4BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
M5X10,+,STEEL,Z.C.T
1N 3 XST5+10FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
5,B-TYPE,STEEL,Z.C.T
1
N 4 XWC5BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
M172
F10871-02-450
X-Yﾃｰﾌﾞﾙ部(自動幅寄せ部1)
X-Y TABLE SECT.(AUTO WIDTH CONTROL SECT.-1)
22
F10871-04-100-AD_A-1
