J.W.ﾌｨｰﾄﾞ部 J.W.FEED SE CT. 28 F10871-20-250-AB M259

100%1 / 296
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
27
J.W.ﾘｰﾙ部(ｻﾎﾟｰﾄﾌﾞﾗｹｯﾄ）
J.W.REEL SECT.(SUPPORT BRACKET)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1 1087120270
J.W. REEL UNIT J.W. ﾘｰﾙﾕﾆｯﾄ
1
271 1087120271
BRACKET ﾌﾞﾗｹｯﾄ
M258
F10871-20-270
J.W.ﾌｨｰﾄﾞ部
J.W.FEED SECT.
28
F10871-20-250-AB
M259
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
28

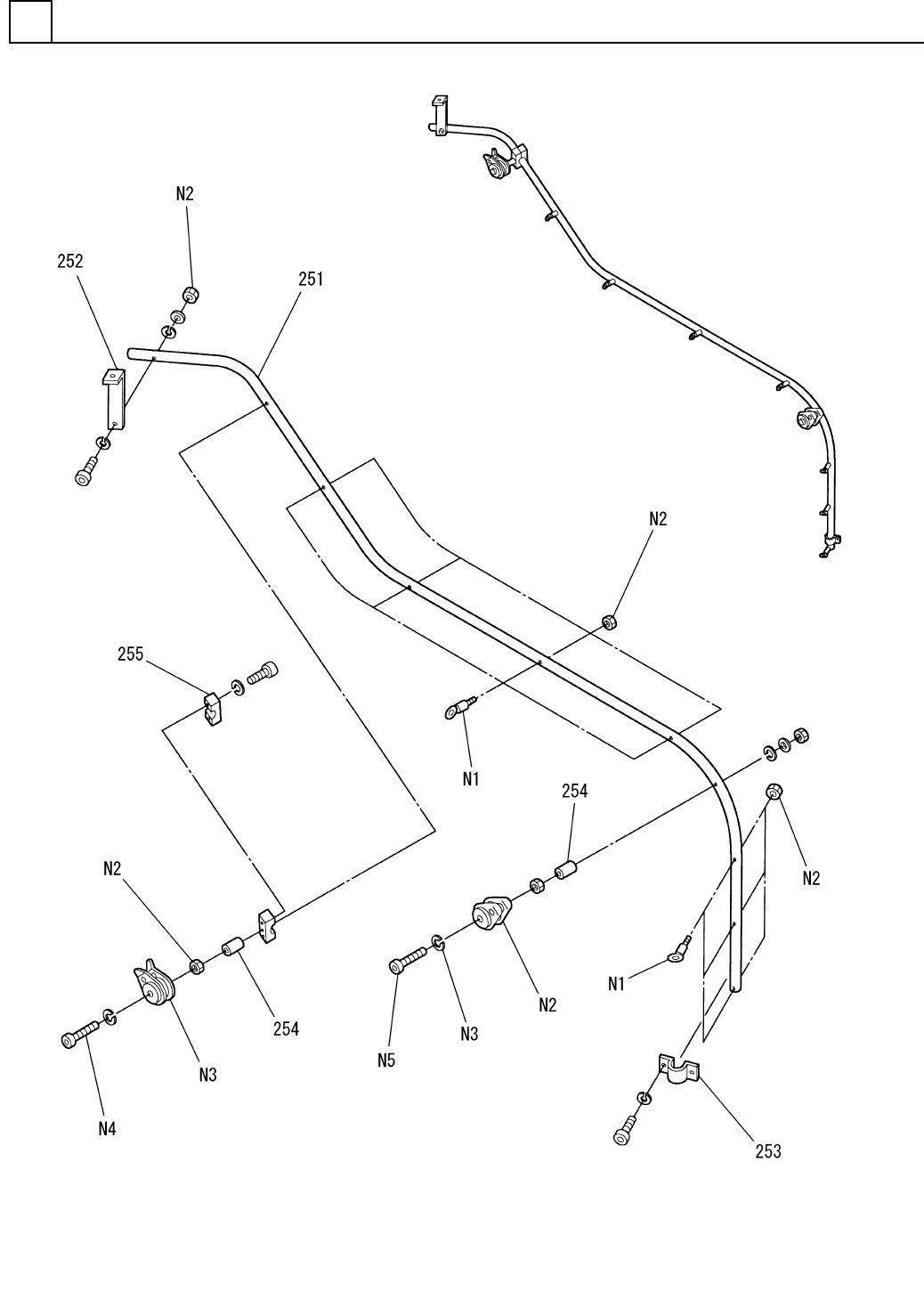

J.W.ﾌｨｰﾄﾞ部
J.W.FEED SECT.
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1 1087120250
J.W. FEED UNIT J.W. ﾌｨｰﾄﾞﾕﾆｯﾄ
1
251 108712025102
ROD ﾛｯﾄﾞ
1
252 1041320202
BRACKET ﾌﾞﾗｹｯﾄ
1253 1020720133
SADDLE ｻﾄﾞﾙ
2254 1041320208
COLLAR ｶﾗｰ
1
255 1041320209
BLOCK ﾌﾞﾛｯｸ
A205107-15
7
N 1 N986A205-075
GUIDE ｶﾞｲﾄﾞ
M4,1-TYPE,STEEL,P.C
10N 2 XNG4AFP
HEXAGON NUT ﾛｯｶｸﾅｯﾄ
A408175
2N 3 N986A408175
GUIDE ｶﾞｲﾄﾞ
M4X45,STEEL,P.C
1
N 4 XVEN4B45FPZ
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M4X30,STEEL,Z.C.T
1N 5 XVE4B30FY
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M260
F10871-20-250-AB
