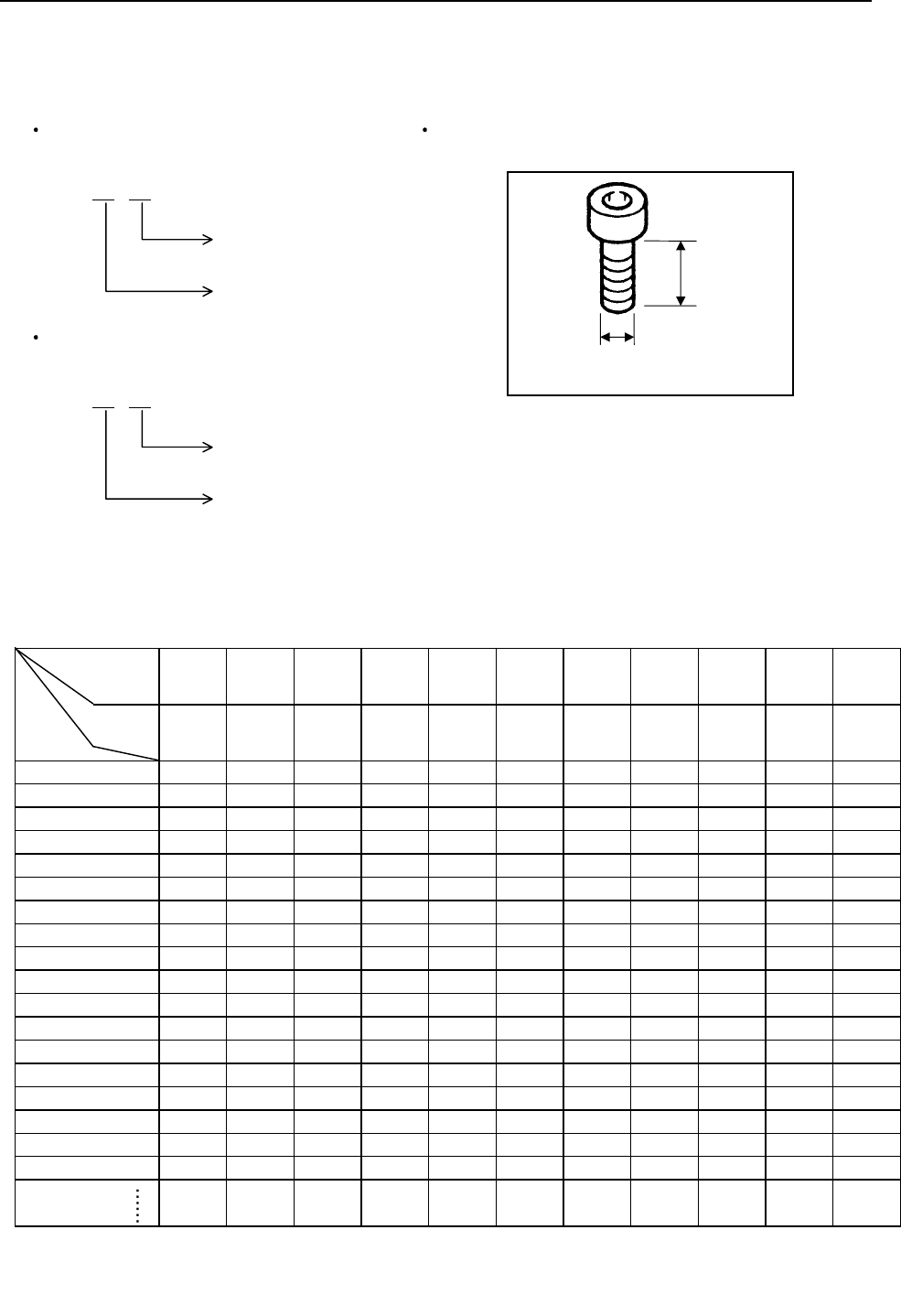

六角穴付きボルトの部品品番設定方法について
HOW TO SPECIFY PARTS No. OF HEXAGON SOCKET HEAD CAP BOLT
ｻｲｽﾞ
Size
M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30
長さ
Length
ﾋﾟｯﾁ
Pitch
0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3 3.5
5
○
6
●
●
8
○
○
●
10
●
●
●
●
12
○
○
○
○
○
16
○
○
○
○
○
○
20
○
○
○
○
○
○
○
25
○
○
○
○
○
○
○
●
30
○
○
○
○
○
○
○
●
●
35
●
●
●
●
●
●
●
●
40
●
○
●
●
○
○
●
●
●
45
●
●
●
●
●
●
●
●
●
50
●
●
●
●
●
●
●
●
●
55
●
●
●
●
●
●
●
●
60
●
●
●
●
●
●
●
●
65
●
●
●
●
●
●
●
70
●
●
●
●
●
●
●
75
●
●
●
●
●
●
●
～
80
～
100
～
120
～
160
～
200
～
200
～
200
～
90
※ ○印のねじを
本設備
の標準として使用する。
Above screw sizes symbolized with
○
are applied to this machine as a standard.
FBQ000100B01
１． 品番設定の基本
Fundamentals to Specify Parts No.
２． 品番設定方法
How to Specify Parts No.
六角穴付きボルトの寸法を計る。
Measure dimensions of hexagon socket head cap bolt.
長さ
Length
呼び径
Nominal diameter
呼び径………………
M6
Nominal diameter
長さ…………………
20
㎜
Length
色……………………白
Color
White
例：
Ex.
★ 品番は“
XVE6B20FY
”となります。
With above example Parts No. ought to be “XVE6B20FY”.
長さ
Length
呼び径
Nominal diameter
XVE
□
B
□
FT
黒色
Case of Black Color
長さ
Length
呼び径
Nominal diameter
XVE
□
B
□
FY
白色
Case of White Color
AVK3 (NM-AA30/AA31)
全体図
UNIT
LAYOUT
[◆標準仕様 STANDARD EQUIPMENT]
FZQ124783B05-1
12
自己補正装置部
SELF CORRECTION SECT.
2
カバー部
COVER SECT.
1
本体部
MAIN BODY SECT.
1
空圧制御部
PNEUMATIC SYSTEM SECT.
5
挿入ヘッド部
INSERTION HEAD SECT.
19
アジャストボルト部
A
DJUST BOLT SECT.
16
ポジショナー部
POSITIONER SECT.
AVK3 (NM-AA30/AA31)
全体図
UNIT
LAYOUT
[◆標準仕様 STANDARD EQUIPMENT]
9
上部アンビル部
UPPER ANVIL SECT.
10
下部アンビル部
UNDER ANVIL SECT.
13
スポットライト表示
SPOT LIGHT INDICATOR
7
挿入ユニット駆動部
INSERTION UNIT DRIVING SECT.
FZQ124783B05-2
14
スクラップダクト部
SCRAP DUCT SECT.
6
挿入ユニット部
INSERTION UNIT SECT.
