PART NAME REMARKS Q'TY 3 X-Yﾃ-ﾌﾞﾙ部(ﾃｰﾌﾞ ﾙ部 2) X-Y TABLE S ECT.(TABLE SECT.-2 ) ｲﾗｽﾄ No. REF No. PART No. 部 品 品 番 個数 備 考 R 1 R 2 1 017 108710401701 BRACKET(L) ﾌﾞﾗｹｯﾄ(L) 1 018 1087104018 BRACKET(R) ﾌﾞﾗｹｯﾄ(R) 2 027 108…

100%1 / 296

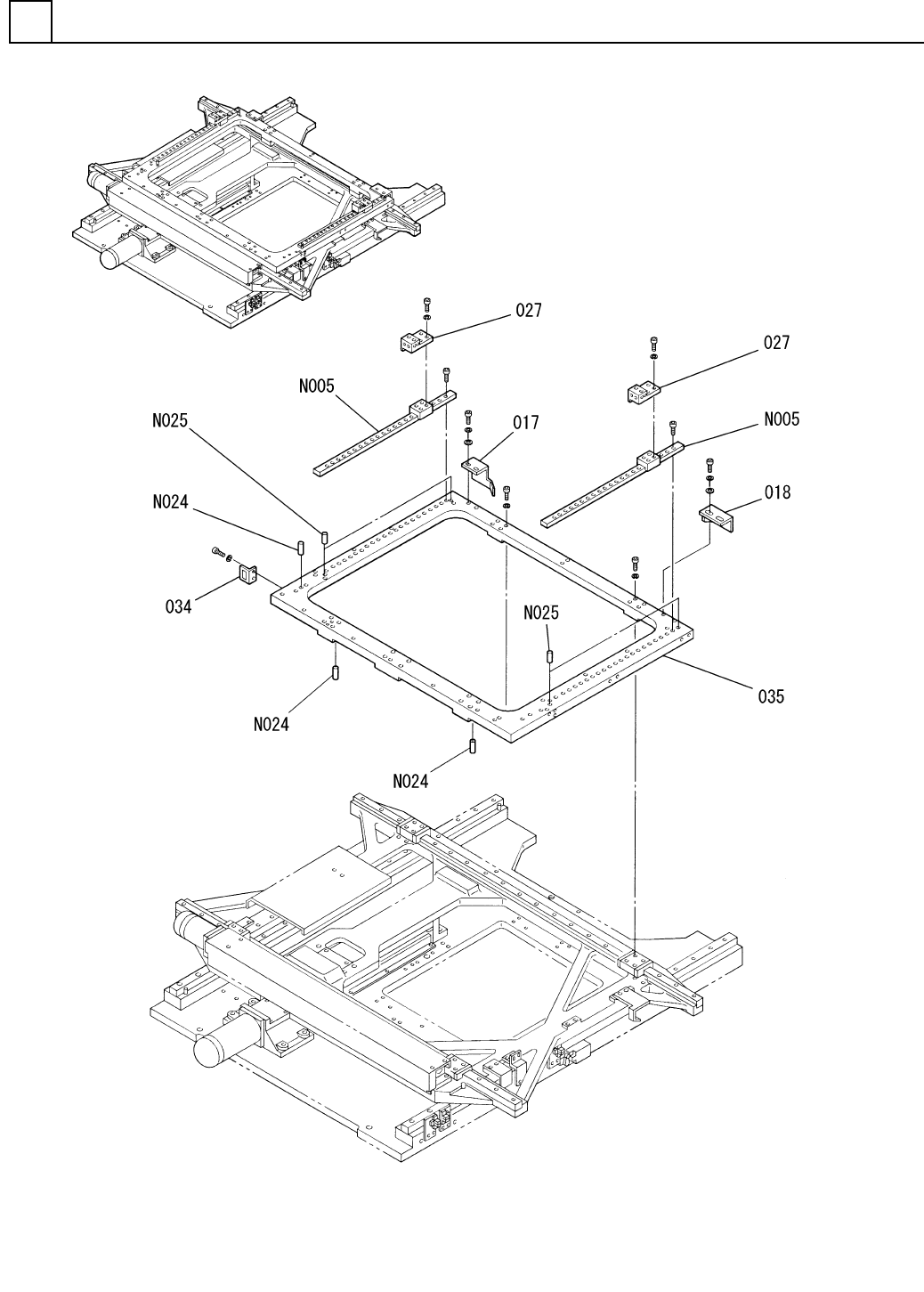

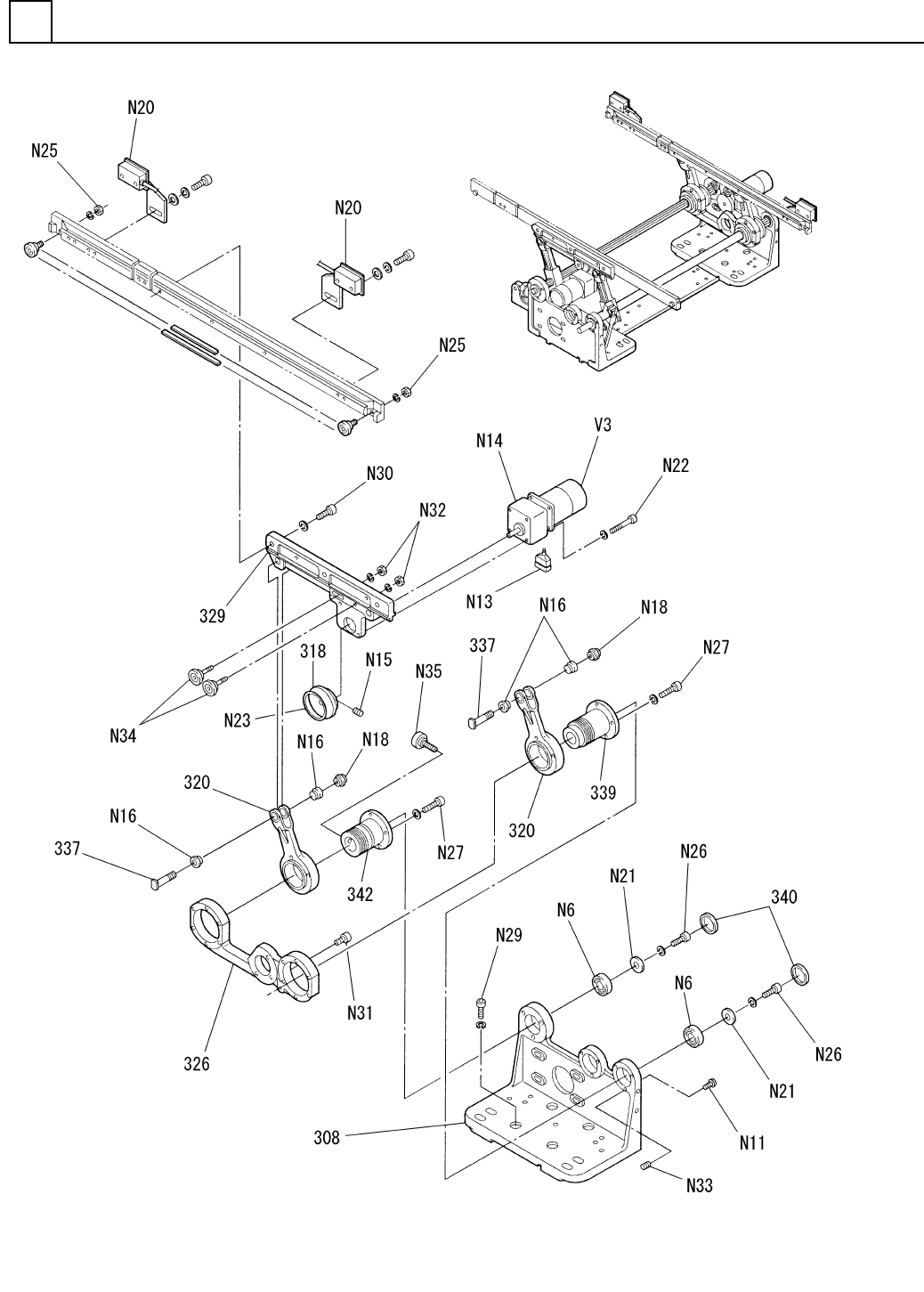

X-Yﾃ-ﾌﾞﾙ部(ﾃｰﾌﾞﾙ部2)
X-Y TABLE SECT.(TABLE SECT.-2)
3
F10871-04-000-AF_02-4
M59
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
3
X-Yﾃ-ﾌﾞﾙ部(ﾃｰﾌﾞﾙ部2)
X-Y TABLE SECT.(TABLE SECT.-2)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1017 108710401701
BRACKET(L) ﾌﾞﾗｹｯﾄ(L)
1
018 1087104018
BRACKET(R) ﾌﾞﾗｹｯﾄ(R)
2
027 108710402701
BLOCK ﾌﾞﾛｯｸ
1034 1087104034
BRACKET(CONNECTOR) ﾌﾞﾗｹｯﾄ(ｺﾈｸﾀ)
1035 108710403504
X-TABLE X ﾃｰﾌﾞﾙ
SRS9MUUC1+450LHM-2
2
N005
N513SRS9-A56
LINEAR MOTION UNIT(W) ﾘﾆｱﾓｰｼｮﾝﾕﾆｯﾄ(W)
6X10,m6A,STEEL
3
N024
XPJ6A10FW
PARALLEL PIN ﾍｲｺｳﾋﾟﾝ
4X10,m6A,STEEL
4
N025
XPJ4A10FW
PARALLEL PIN ﾍｲｺｳﾋﾟﾝ
