NXTII partlist - 第122页
A F F E E B A C D D J Ref.3/ B C 17 15 1 37 34.8 29 5 31 33 33 30 32 20 19 27 18 21 23 22 26 43 36 44 47 48 45 46 42 16 49 18.1 18.2 42.1 42.2 50 50 34.1 54 53 8 7 9 10 13 11 12 14 24 25 35 35 35 34 35.1 35.3 35.2 39 39 …
H12SQ HEAD(Head with part side recognition)
H12SQ ヘッド(パーツ側面認識機能付きヘッド) AA6ST12
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
78 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
79 XK04250 1 CAMERA カメラ OT
80 PM0BER0 1 BKT ＢＫＴ AL
80.1 PM0BEN0 1 BKT ＢＫＴ AL
80.2 PB02TT1 1 GUARD ガード FE
81 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
82 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
83 XP01392 1 PRISM プリズム OT
84 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
85 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
87 K5168K 2 SCREW 小ネジ M02.5X006 ﾊﾞｲﾝﾄﾞｺﾈｼﾞｽﾃﾝﾚｽ FE
88 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
89 W11081 2 WASHER, FLAT ワッシャ 平 2.5X5X0.5(3ｶ ｸﾛ) FE
90 AA6SB02 1 PIN, REFERENCE ピン 基準 OT
91 PS02902 1 SHEET シート OT Consumable Parts
92 PS03113 1 SHEET シート OT Consumable Parts
94 AA78B00 1 COVER カバー OT
95 PB94502 1 COVER カバー AL
96 PS00831 1 SHEET シート OT Consumable Parts
121
PTS-NXT2-04JE Vol.1
A
F
F
E
E
B
A
C
D
D
J
Ref.3/
B
C
17
15
1
37
34.8
29
5
31
33
33
30
32
20
19
27
18
21
23
22
26
43
36
44
47
48
45
46
42
16
49
18.1
18.2
42.1
42.2
50
50
34.1
54
53
8
7
9
10
13
11
12
14
24
25
35
35
35
34
35.1
35.3
35.2
39
39
38.1
52
38 38.2
38.3
24.1
24.2
34.7
34.3
34.2
34.4
34.5
34.6
++($'
+࣊ࢵࢻ
UH00490
122
PTS-NXT2-04JE Vol.1

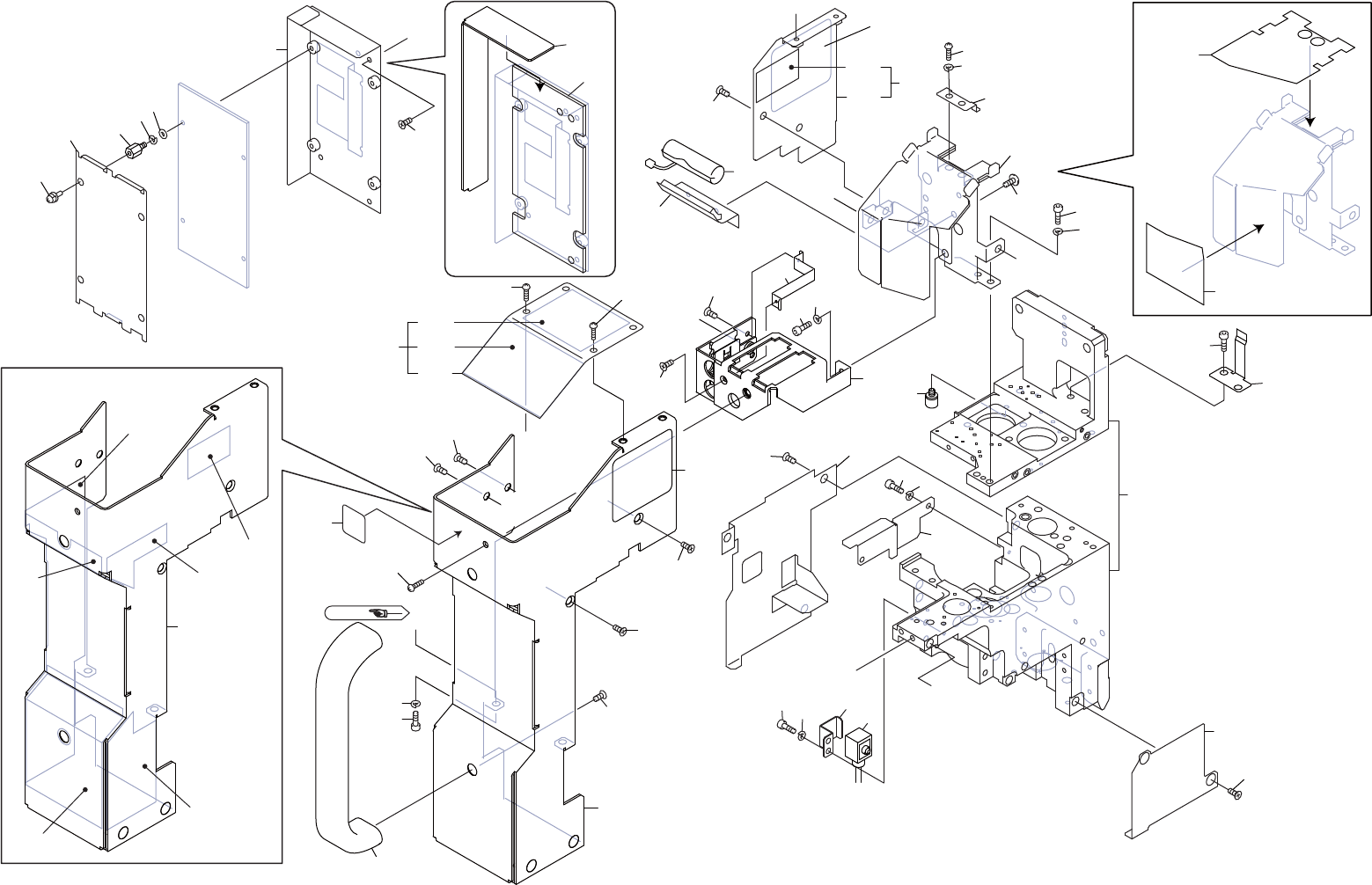

H08 HEAD 1/5
H08 ヘッド 1/5
UH00490
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0FY12 1 BODY 本体 OT
5 S1058B 1 SILENCER サイレンサ AN120-M3 OT
7 PP01224 1 COVER カバー AL
8 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
9 PB09584 1 COVER カバー AL
10 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
11 PB02192 1 BKT, RETAINER ＢＫＴ 押え FE
12 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
13 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
14 XS00842 1 SENSOR, PRESSURE センサ 圧力 OT
15 PB12162 1 COVER カバー AL
16 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
17 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
18 PB08866 1 BKT, COVER ＢＫＴ カバー AL
18.1 PS00243 1 SHEET シート OT Consumable Parts
18.2 PS00233 1 SHEET シート OT Consumable Parts
19 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB08934 1 BKT ＢＫＴ FE
22 K5178L 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
23 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 AA54C02 1 COVER カバー OT
24.1 PB08848 1 COVER カバー AL
24.2 PS00831 1 SHEET シート OT Consumable Parts
25 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
26 PP00265 1 BKT ＢＫＴ FE
27 K51710 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
29 PB38403 1 BKT ＢＫＴ AL
30 H5273A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
31 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PB09784 1 BKT ＢＫＴ FE
33 K5169M 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
34 AA54D03 1 COVER カバー OT
34.1 PB06XH0 1 COVER, FRONT カバー フロント AL
34.2 PS00274 1 SHEET シート OT Consumable Parts
34.3 PS00283 1 SHEET シート OT Consumable Parts
34.4 PS00294 1 SHEET シート OT Consumable Parts
123
PTS-NXT2-04JE Vol.1
