NXTII partlist - 第206页
Ref.2/ Ref.2/ Ref.3/ A A C C C C D D B B E E Ref.3/ 1 2 3 10 14 15 16 17 18 21 20 11 12 13 22 23 24 25 24 25 26 27 28 29 30 31 32 33 34 35 40 41 43 44 46 42 47 48 19 19.1 4 5 7 8 9 36 37 39 39 45 +࣊ࢵࢻ ++($&apo…
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
205
PTS-NXT2-04JE Vol.1
Ref.2/
Ref.2/
Ref.3/
AA
CC
CC
DD
BB
EE
Ref.3/
1
2
3
10
14
15
16
17
18
21
20
11
12
13
22
23
24
25
24
25
26
27
28
29
30
31
32
33
34
35
40
41
43
44
46
42
47
48
19
19.1
4
5
7
8
9
36
37
39
39
45
+࣊ࢵࢻ
++($'
UH00657
206
PTS-NXT2-04JE Vol.1

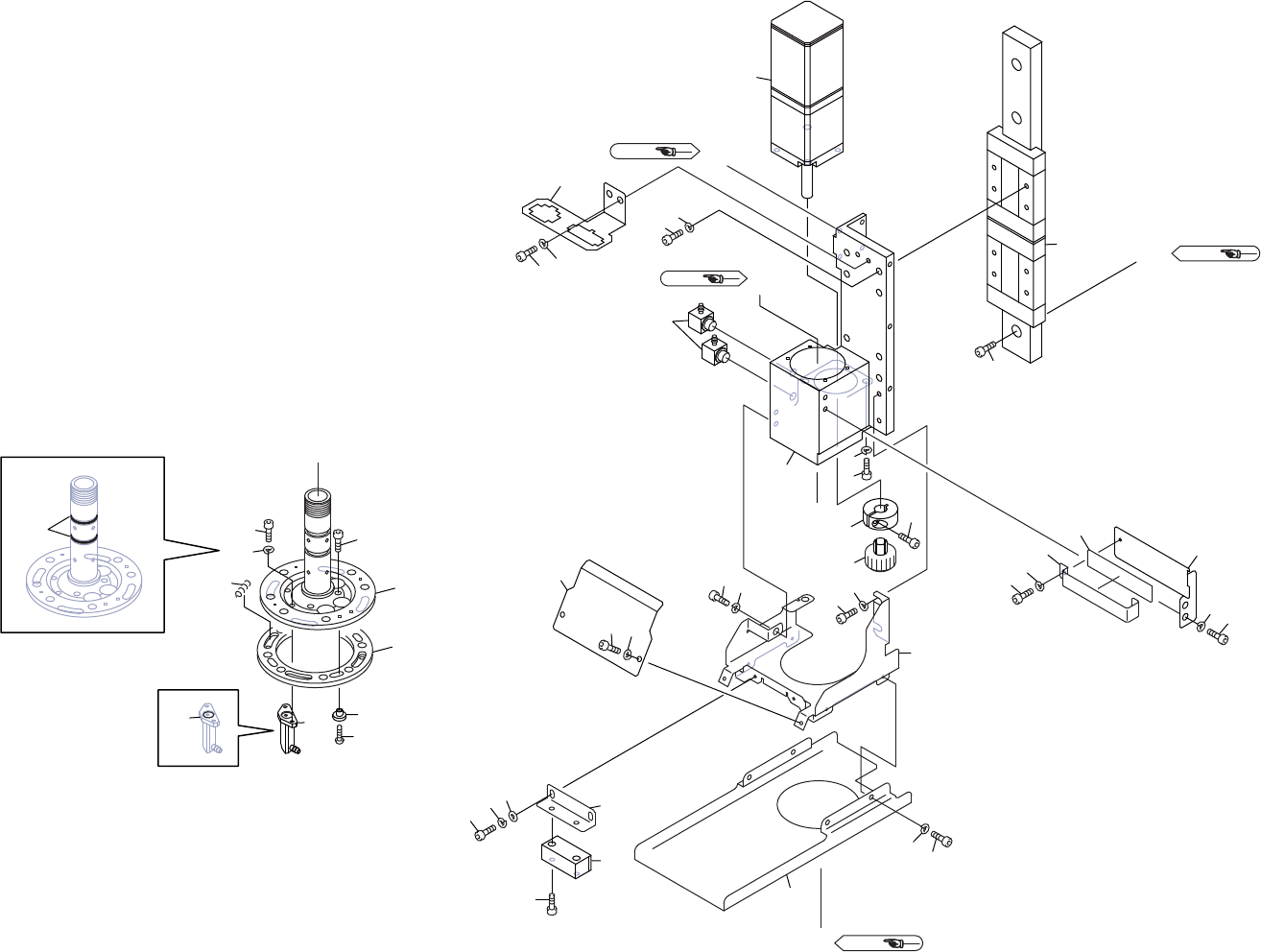

H01 HEAD 1/5
H01 ヘッド 1/5 UH00657
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM20773 1 SLIDER スライダ AL
2 H5275A 7 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1021A 7 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 XG00122 1 GUIDE, RAIL ガイド レール OT
5 H5274A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
7 AA37409 1 MOTOR モータ OT
8 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PM04633 1 COLLAR カラー FE
11 H5268Z 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X008 FE
12 PM05963 1 GEAR ギヤ FE
13 PB06245 1 BKT, TERMINAL ＢＫＴ ターミナル FE
14 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
15 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 PB15162 1 BKT, WIRING ＢＫＴ 配線 FE
17 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
18 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 PB15131 1 BKT, RETAINER ＢＫＴ 押え FE
19.1 PS00821 1 SHEET シート OT Consumable Parts
20 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
21 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
22 A4068G 2 ELBOW エルボ M-5ALU-3 OT
23 PB17066 1 BKT, COVER ＢＫＴ カバー FE
24 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
25 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PB12992 1 HOLDER, STRAP 受け 当て AL
27 H5264T 2 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
28 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
29 PB17073 1 COVER カバー FE
30 H5264A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X003 FE
31 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
32 PB17202 1 BKT ＢＫＴ FE
33 H5264T 2 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
34 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
35 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
36 H5501Y 2 BOLT ボルト CBSS3-10 OT
37 S40289 1 SENSOR, PHOTO センサ フォト EX-26B-PN OT
39 PM20155 1 GEAR ギヤ OT
207
PTS-NXT2-04JE Vol.1
