H01 HEAD 4/5
H01 ヘッド 4/5 UH00657
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
44 S3228S 4 SPACER スペーサ BSF-308E OT
45 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
46 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
52 XS01582 1 SENSOR センサ OT
53 K5177A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X014 ｽﾃﾝﾚｽ FE
54 A4068H 2 ELBOW エルボ M-5ALU-4 OT
55 PZ24381 1 TUBE チューブ OT
56 PX03301 1 NAMEPLATE, CAUTION 銘板 注意 PL
57 PX05131 2 NAMEPLATE, CAUTION 銘板 注意 PL
59 H1021H 1 BATTERY バッテリ ER6VLY OT Consumable Parts
61 XB02474 1 VALVE, UNIT バルブユニット OT
62 N2030T 3 NIPPLE ニップル M-5AU-4 OT
63 A4068G 2 ELBOW エルボ M-5ALU-3 OT
64 S4033G 1 SENSOR, PRESSURE センサ 圧力 PSE543-M5 OT
65 PB53641 1 BKT, WIRING ＢＫＴ 配線 FE
66 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
67 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
68 XH00940 2 FILTER フィルタ OT Consumable Parts
69 XK04830 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
70 XK04800 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
71 K5178L 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
72 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
218
PTS-NXT2-04JE Vol.1
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
219
PTS-NXT2-04JE Vol.1

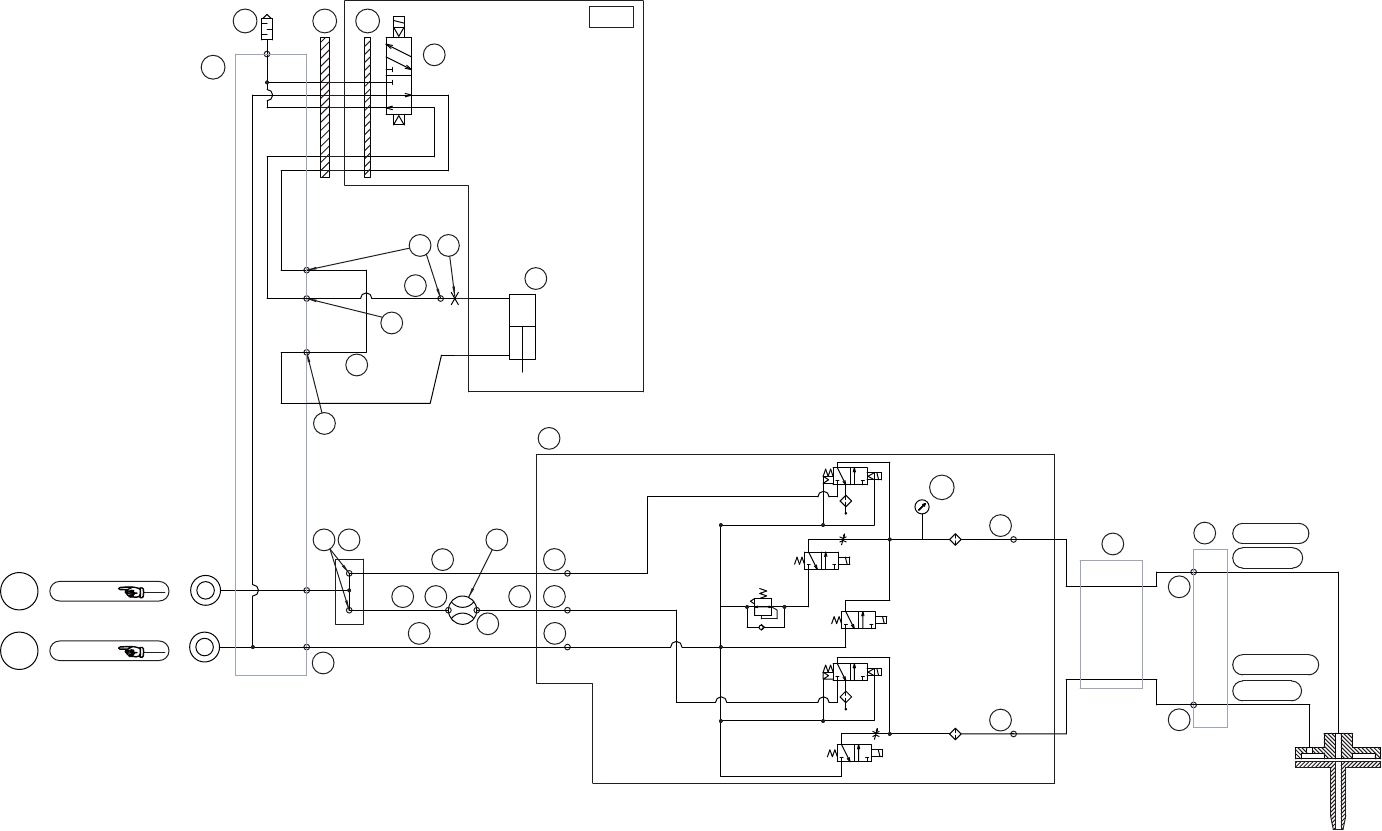

㈇ᅽ
