230 PTS-NXT2-04JE Vol.1
HEAD CASE 2/2
ヘッド収納箱 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA9DD01 1 CASE ケース OT
2 XK02251 1 CASE ケース OT
3 PS04621 1 SHEET シート OT Consumable Parts
4 PS04481 1 SHEET シート OT Consumable Parts
5 PS04850 1 SHEET シート OT Consumable Parts
6 PS04491 1 SHEET シート OT Consumable Parts
7 PS04511 1 SHEET シート OT Consumable Parts
8 PS04521 1 SHEET シート OT Consumable Parts
9 PS04830 1 SHEET シート OT Consumable Parts
229
PTS-NXT2-04JE Vol.1
230
PTS-NXT2-04JE Vol.1

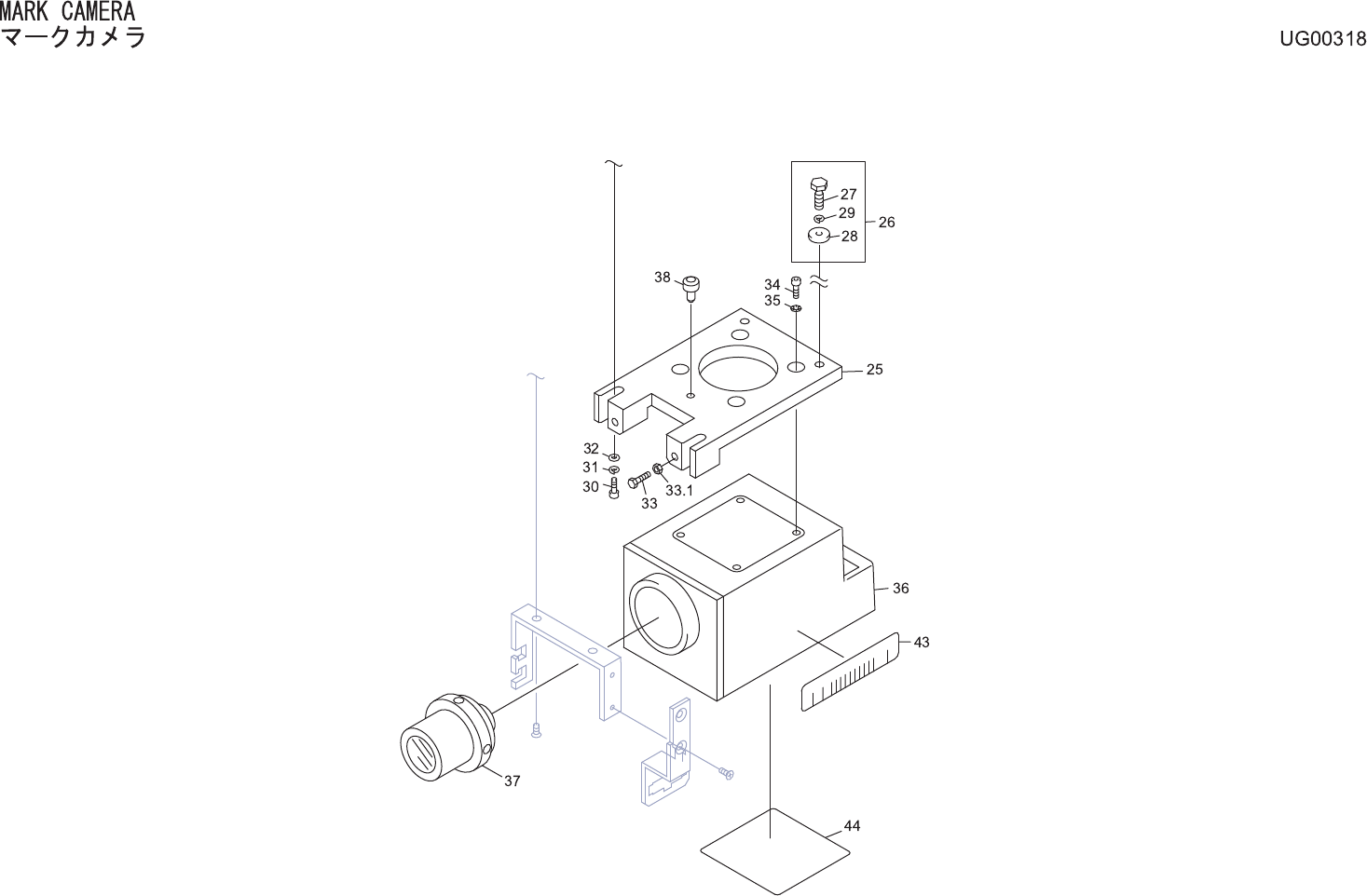

MARK CAMERA
マークカメラ UG00318
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
25 PH00393 1 BKT ＢＫＴ OT 0deg
26 AA65901 2 BOLT, HEX ボルト 六角 OT
27 PM23671 2 BOLT, HEX ボルト 六角 FE
28 PM12101 2 WASHER, FLAT ワッシャ 平 FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 H5263A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
31 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PB41962 2 WASHER ワッシャ FE
33 PM52692 2 BOLT, POSITIONING ボルト 位置決め FE
33.1 N1012T 2 NUT ナット ANN4-0.5 OT
34 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
35 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
36 XK00804 1 CAMERA カメラ CS8550DIF-11 OT
37 XR00082 1 LENS レンズ VG031 OT
38 PM52661 1 PIN, LOCATING ピン 位置決め FE
43 PX01661 1 SEAL, BAR CODE シール バーコード OT unit serial number
44 PZ45040 1 SEAL シール OT
231
PTS-NXT2-04JE Vol.1
