234 PTS-NXT2-04JE Vol.1
MARK CAMERA LIGHT
マークカメラライト UG00423
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH02030 1 COVER カバー OT
2 K51690 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X025 FE
3 XK04792 1 BOARD, PRINTED CIRCUIT 基板 プリント OT Note.1
4 PH00332 1 COVER カバー OT
5 PJ00061 1 PLATE, ACRYLIC プレート アクリル OT
6 PM82832 1 BKT ＢＫＴ AL
7 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
8 XM00175 1 MIRROR ミラー OT
9 PM0AWZ0 1 HOLDER, LIGHT ホルダ ライト AL
10 H5280C 2 BOLT, HEX SOCKET ボルト 六角穴 M03X022 FE
11 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
13 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
15 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
16 PZ49730 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
17 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 PM82842 2 ADJUSTER アジャスタ FE
19 PH00355 1 COVER カバー OT
21 XK04781 1 BOARD, PRINTED CIRCUIT 基板 プリント OT Note.1
22 H5274A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
23 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 PH00361 1 PLATE, ACRYLIC プレート アクリル OT
44 PX01671 1 SEAL, BAR CODE シール バーコード OT unit serial number
48 PM98811 1 PIN ピン FE
49 PS03051 1 SHEET シート OT Consumable Parts
Note.1:These items can be purchased separately or as set(AJ0CF01 LAMP, LED).
:これらの部品をｾｯﾄで購入することができます。AJ0CF01 ﾗﾝﾌﾟ_LEDで注文してください。
233
PTS-NXT2-04JE Vol.1
234
PTS-NXT2-04JE Vol.1

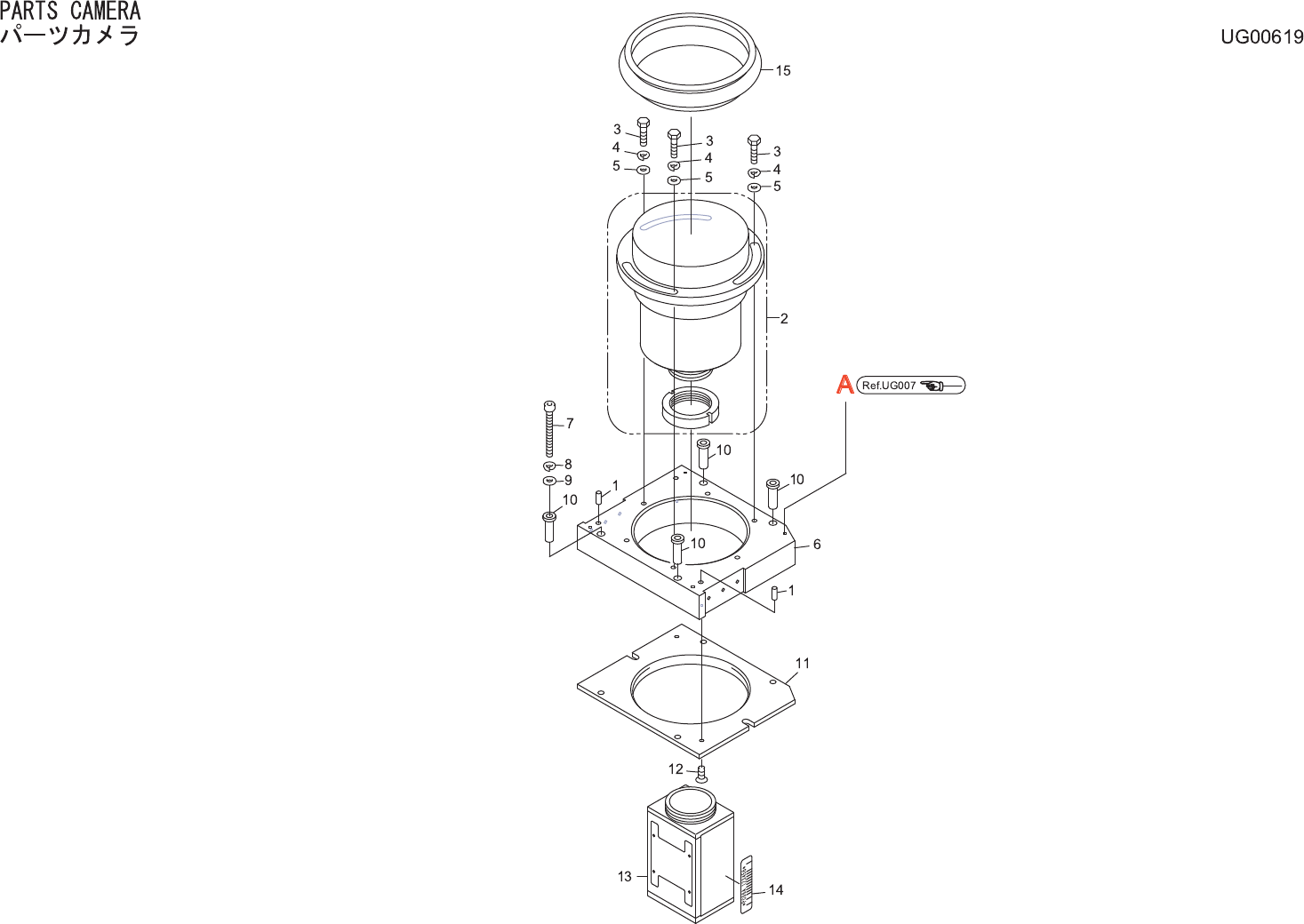

PARTS CAMERA
パーツカメラ UG00619
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2093E 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Aｼｭ ｽﾃﾝﾚｽ OT
2 XR00073 1 LENS レンズ OT
3 H5178A 3 BOLT, HEX ボルト 六角 M05X020 FE
4 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 W1044A 3 WASHER, FLAT ワッシャ 平 4W- 5 FE
6 PM02899 1 BKT ＢＫＴ FE
7 H5296A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE
8 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1040S 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
10 PH00381 4 BUSHING ブシュ OT
11 PH00371 1 BKT ＢＫＴ OT
12 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
13 XK00795 1 CAMERA カメラ OT
14 PX01681 1 SEAL, BAR CODE シール バーコード OT unit serial number
15 PG04703 1 SEAL, RUBBER シール
ゴ
ムPL
