250 PTS-NXT2-04JE Vol.1
P03 PARTS CAMERA LIGHT
P03 パーツカメラライト UG01104
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB24691 1 COVER カバー FE
2 K51993 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X012 ﾅﾍﾞｾﾑｽ P4(3ｶ ｼﾛ) FE
5 AA8ZB00 4 BOLT ボルト OT
6 PM0E8T0 4 BOLT ボルト FE
7 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
8 PM0E8W0 4 WASHER ワッシャ FE
9 XK04711 1 COVER, GLASS カバー ガラス OT
10 DBGC1672 8 HOLDER, LIGHT ホルダ ライト OT
11 XK04921 8 BOARD, PRINTED CIRCUIT 基板 プリント OT
12 XK04760 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
13 H5282A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
14 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 W1040R 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
16 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
17 N4001S 16 SCREW ネジ U-2506-S1 ｾﾑｽﾈｼﾞ OT
18 W10017 1 WASHER ワッシャ EE-0306-05R OT
20 S32270 4 SPACER スペーサ CZ-315 OT
21 XK04772 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
22 N10795 8 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
23 AA17519 1 LAMP ランプ OT
43 PX08590 1 SEAL, BAR CODE シール バーコード OT unit serial number
44 PZ25701 1 SEAL シール PL
48 PZ37160 1 TAPE テープ OT 100pieces/set
49 PX08560 1 NAMEPLATE, CAUTION 銘板 注意 OT
249
PTS-NXT2-04JE Vol.1
250
PTS-NXT2-04JE Vol.1

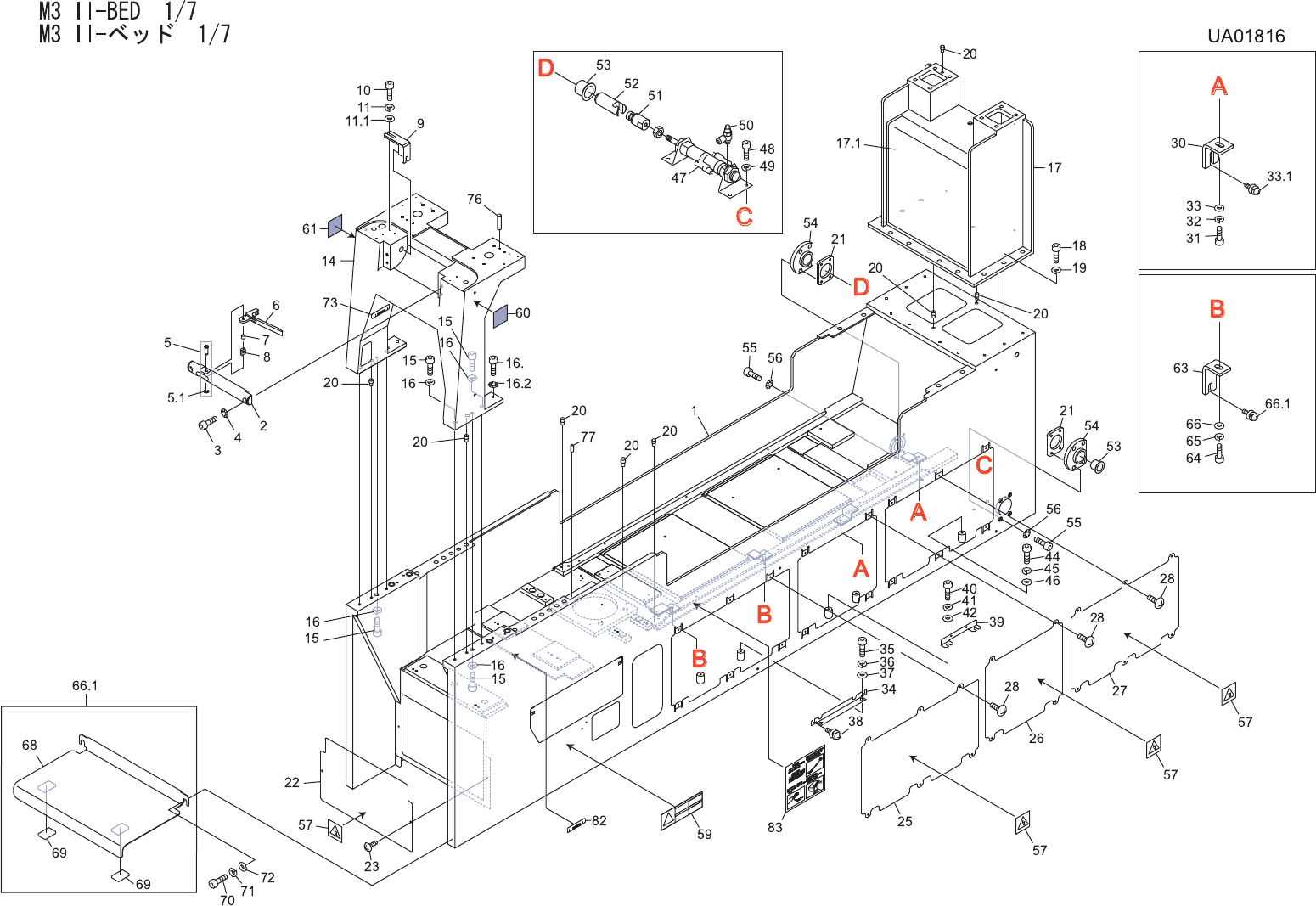

M3 II-BED 1/7
M3 II-ベッド 1/7 UA01816
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM0D8R1 1 BED ベッド FE
2 PM00105 1 LEVER レバー FE
3 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
4 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
5 H2189Y 1 PIN ピン HCDGH6-16 FE
5.1 S1023A 1 CIR-CLIP サークリップ ST-EW- 5 OT ACC-5
6 PT00401 1 LEVER レバー FE
7 PM00113 1 COLLAR カラー FE
8 PZ00121 1 SPRING, TORSION スプリング ネジリ FE
9 PM25995 1 STOPPER ストッパ FE
10 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
11 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11.1 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
14 PM04YR6 1 LEG 脚 FE
15 H5341A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
16 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
16.1 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
16.2 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
17 PM04YS4 1 LEG 脚 FE
17.1 PZ48591 1 SHEET シート OT Consumable Parts
18 H5341A 10 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
19 W1025A 10 WASHER, LOCK ワッシャ スプリング 8M/M FE
20 PM29651 8 PIN, LOCATING ピン 位置決め FE
21 PM31634 2 NUT ナット FE
22 PP02431 1 COVER カバー FE
23 K5172M 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
25 PP02441 1 COVER カバー FE
26 PP02401 1 COVER カバー FE
27 PP02411 1 COVER カバー FE
28 K5172M 16 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
30 PP02420 2 BKT ＢＫＴ FE
31 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
32 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
33.1 K51999 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X012 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
34 PB14291 1 BKT ＢＫＴ FE
35 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
36 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
