M3 II-BED 3/7 M3 II-ベッド 3/7 UA01816 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM00753 1 BLOCK ブロック FE SET, Note.1 2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010…

100%1 / 967
258
PTS-NXT2-04JE Vol.1

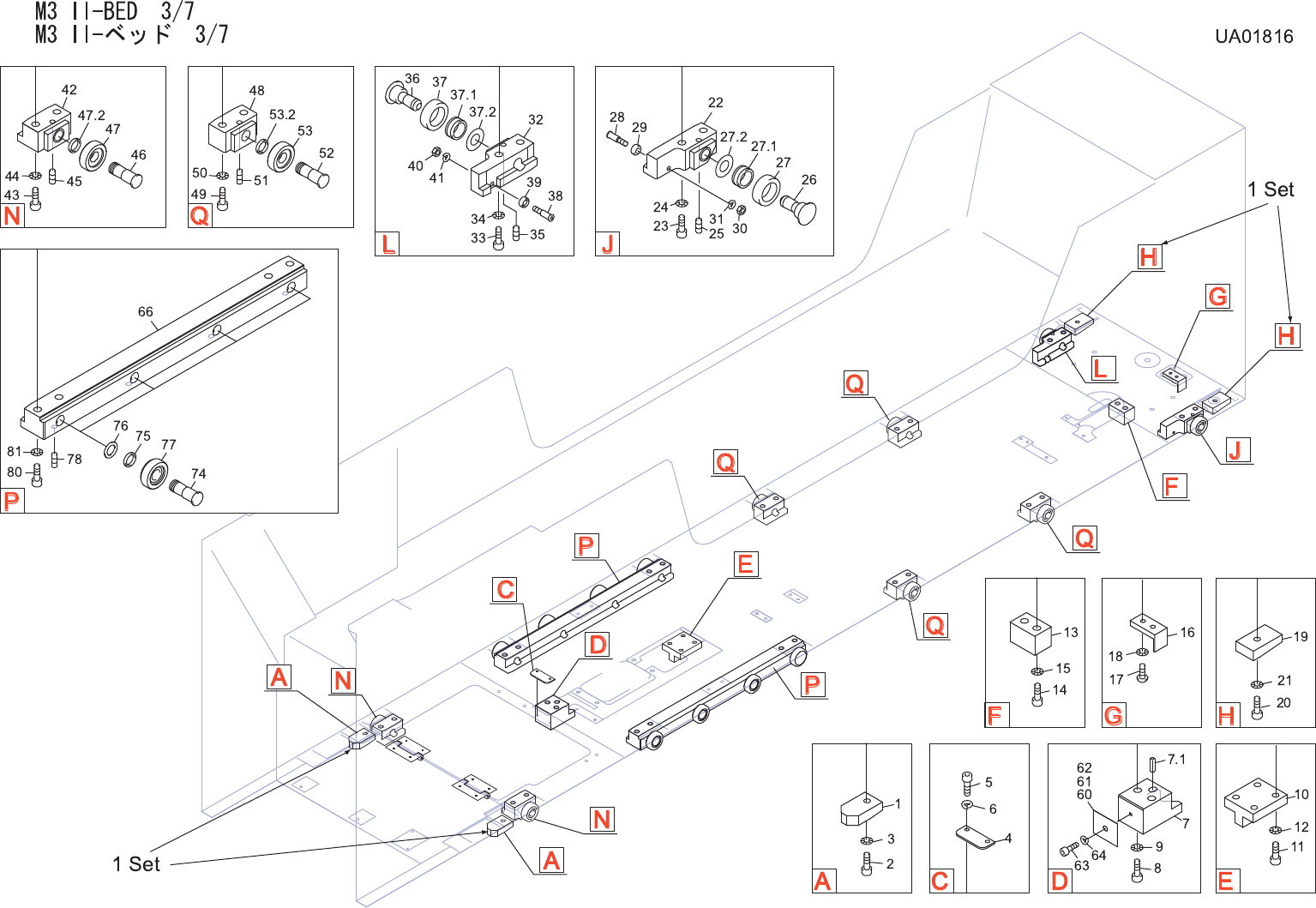

M3 II-BED 3/7
M3 II-ベッド 3/7 UA01816
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM00753 1 BLOCK ブロック FE SET, Note.1
2 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
3 W1012A 2 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
4 PB00DR0 1 PLATE プレート FE
5 H5286A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X006 FE
6 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
7 PM00747 1 V BLOCK ヤゲン FE
7.1 H2095A 1 PIN, PARALLEL ピン　平行 ﾟ6X12 Aｼｭ (M6) FE
8 H5327A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X030 FE
9 W1013A 2 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
10 PT00201 1 BLOCK ブロック FE
11 H5298A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
12 W1012A 4 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
13 PM00793 1 STOPPER ストッパ FE
14 H5326A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
15 W1013A 2 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
16 PM00851 1 DOG ドッグ FE
17 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE
18 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
19 PM00763 1 BLOCK ブロック FE SET, Note.1
20 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
21 W1012A 2 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
22 PT00252 1 GUIDE ガイド FE
23 H5326A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
24 W1013A 2 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
25 N4045A 1 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
26 PM50461 1 SHAFT シャフト FE
27 PM50451 1 ROLLER ローラ FE
27.1 N2117B 1 NEEDLE ニードル KT14188 OT
27.2 PB28022 1 WASHER ワッシャ FE
28 PM04022 1 PIN ピン FE
29 PM04011 1 ROLLER ローラ FE
30 N10796 1 NUT, HEX ナット　六角 M04(3ｶ ｸﾛ) FE
31 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
32 PT00243 1 GUIDE ガイド FE
33 H5326A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
34 W1013A 2 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
35 N4045A 1 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
259
PTS-NXT2-04JE Vol.1
M3 II-BED 3/7
M3 II-ベッド 3/7 UA01816
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 PM50461 1 SHAFT シャフト FE
37 PM50451 1 ROLLER ローラ FE
37.1 N2117B 1 NEEDLE ニードル KT14188 OT
37.2 PB28022 1 WASHER ワッシャ FE
38 PM04022 1 PIN ピン FE
39 PM04011 1 ROLLER ローラ FE
40 N10796 1 NUT, HEX ナット　六角 M04(3ｶ ｸﾛ) FE
41 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
42 PT00234 2 GUIDE ガイド FE
43 H5326A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
44 W1013A 4 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
45 N4045A 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
46 PM00843 2 SHAFT シャフト FE
47 AA74N00 2 ROLLER ローラ OT
47.2 PM77781 2 COLLAR カラー FE
48 PT00264 4 GUIDE ガイド FE
49 H5326A 8 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
50 W1013A 8 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
51 N4045A 4 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
52 PM00843 4 SHAFT シャフト FE
53 AA74N00 4 ROLLER ローラ OT
53.2 PM77781 4 COLLAR カラー FE
60 PB022B2 1 SHIM シム FE t=0.1 INT
61 PB022C2 1 SHIM シム FE t=0.2 INT
62 PB022D2 1 SHIM シム FE t=0.3 INT
63 H5286A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X006 FE
64 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
66 PM0BEG2 2 GUIDE ガイド FE
74 PM00843 8 SHAFT シャフト FE
75 PM77781 8 COLLAR カラー FE
76 PB042W0 8 WASHER ワッシャ FE
77 AA74N00 8 ROLLER ローラ OT
78 N4045A 8 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
80 H5326A 8 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
81 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
Note.1:These parts are delivered in sets of 2 parts. Replace both parts in a set, as shown in the illustration, at the same time.
:これらの部品は2個で1set納入となります。交換時は図示の組合せに従い2個同時に交換して下さい。
