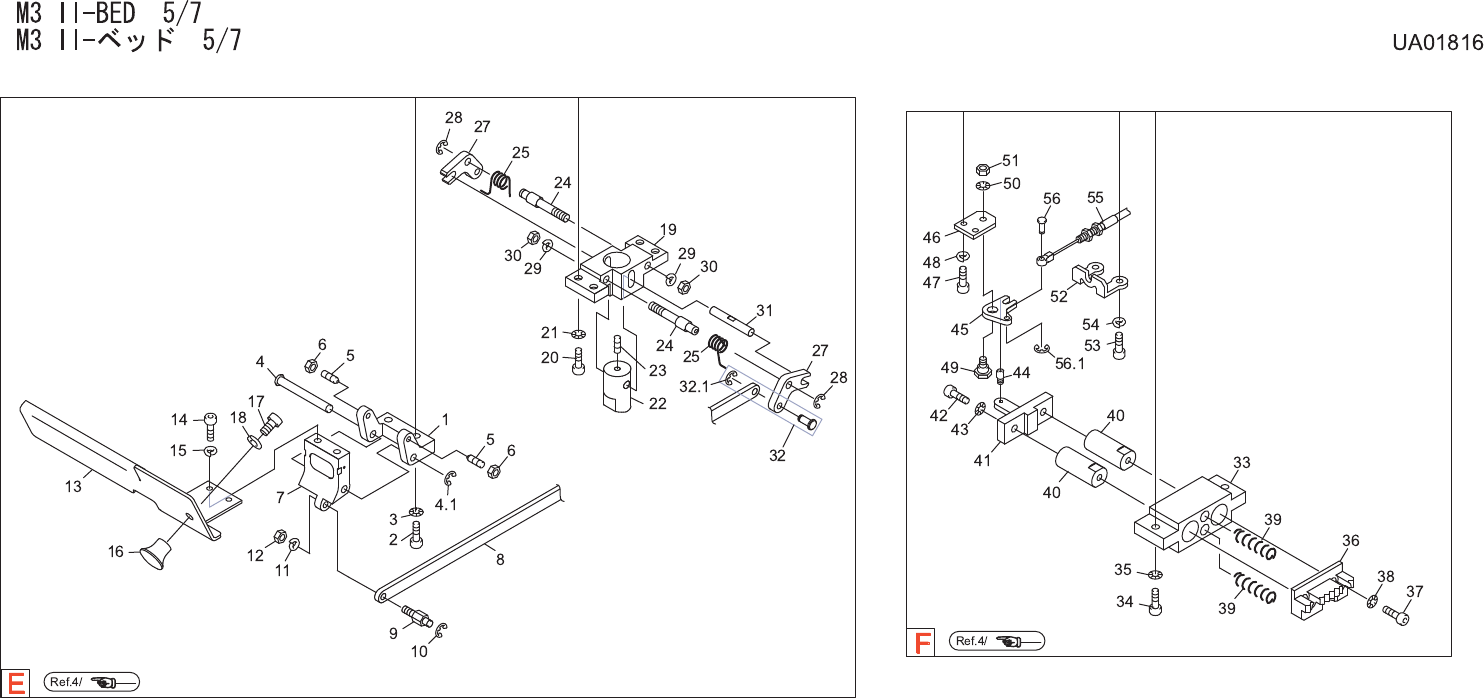

M3 II-BED 5/7
M3 II-ベッド 5/7 UA01816
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00101 1 BKT ＢＫＴ FE
2 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
3 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
4 PM52641 1 PIN ピン FE
4.1 S1003G 1 CIR-CLIP サークリップ ST-EW-5(3ｶ ｼﾛ) OT
5 H3170X 2 PLUNGER, BALL プランジャ ボール BSX5 OT
6 N1084B 2 NUT, HEX ナット 六角 M05 3ｼｭ(3ｶ ｸﾛ) FE
7 PT00111 1 LEVER, LINK レバー リンク FE
8 PM00735 1 LINK リンク FE
9 PM00602 1 PIN, PIVOT ピン 支点 FE
10 S1003F 1 CIR-CLIP サークリップ ST-EW-4(3ｶ ｼﾛ) FE
11 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
12 N10797 1 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
13 PP02380 1 LEVER レバー FE
14 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 T3011A 1 KNOB ツマミ KMF-21XM6 OT
17 H5321A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
18 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
19 PM00615 1 HOLDER, PIN ホルダ ピン FE
20 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
21 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
22 PM00627 1 PIN, STOPPER ピン ストッパ FE
23 N4036A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M05X005 ｸﾎﾞﾐｻｷ FE
24 PM00653 2 PIN, PIVOT ピン 支点 FE
25 PZ00221 2 SPRING, TORSION スプリング ネジリ FE
27 PM00633 2 LEVER レバー FE
28 S1003G 2 CIR-CLIP サークリップ ST-EW-5(3ｶ ｼﾛ) FE
29 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
30 N10798 2 NUT, HEX ナット 六角 M06(3ｶ ｸﾛ) FE
31 PM00723 1 PIN ピン FE
32 H2189R 1 PIN ピン HCDGH5-10 OT
32.1 S1022A 1 CIR-CLIP サークリップ ST-EW- 4 FE ACC-32
33 PM00661 1 HOLDER, STOPPER ホルダ ストッパ FE
34 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
35 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
36 PT00193 1 BLOCK, STOPPER ブロック ストッパ FE
37 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
