284 PTS-NXT2-04JE Vol.1

100%1 / 967
M6 II-BED 2/7
M6 II-ベッド 2/7 UA01917
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
99 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
100 K51981 8 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 P=4 ﾅﾍ
ﾞ
ｾﾑｽ(3ｶ ｼﾛ) FE
283
PTS-NXT2-04JE Vol.1
284
PTS-NXT2-04JE Vol.1

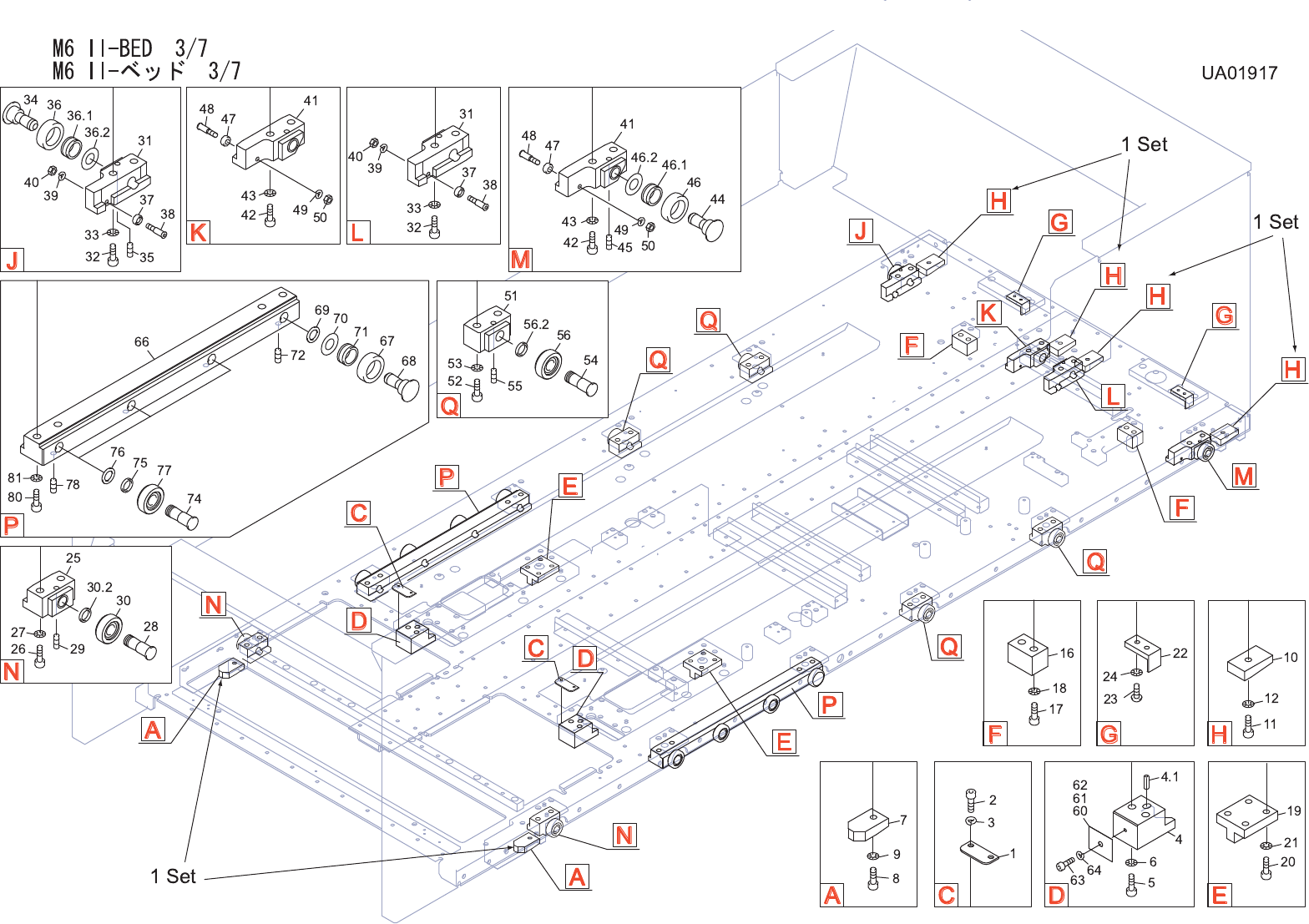

M6 II-BED 3/7
M6 II-ベッド 3/7 UA01917
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00DR0 2 PLATE プレート FE
2 H5286A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X006 FE
3 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
4 PM00747 2 V BLOCK ヤゲン FE
4.1 H2095A 2 PIN, PARALLEL ピン　平行 ﾟ6X12 Aｼｭ (M6) OT
5 H5327A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X030 FE
6 W1013A 4 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
7 PM00753 1 BLOCK ブロック FE SET, Note.1
8 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
9 W1012A 2 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
10 PM00763 2 BLOCK ブロック FE SET, Note.1
11 H5298A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
12 W1012A 4 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
16 PM00793 2 STOPPER ストッパ FE
17 H5326A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
18 W1013A 4 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
19 PT00201 2 BLOCK ブロック FE
20 H5298A 8 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
21 W1012A 8 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
22 PM00851 2 DOG ドッグ FE
23 K5257A 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE
24 W1011A 4 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
25 PT00234 2 GUIDE ガイド FE
26 H5326A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
27 W1013A 4 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
28 PM00843 2 SHAFT シャフト FE
29 N4045A 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
30 AA74N00 2 ROLLER ローラ OT
30.2 PM77781 2 COLLAR カラー FE
31 PT00243 2 GUIDE ガイド FE
32 H5326A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
33 W1013A 4 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
34 PM50461 1 SHAFT シャフト FE
35 N4045A 1 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
36 PM50451 1 ROLLER ローラ FE
36.1 N2117B 1 NEEDLE ニードル KT14188 OT
36.2 PB28022 1 WASHER ワッシャ FE
37 PM04011 2 ROLLER ローラ FE
