SEAMLESS COVER(BETWEEN MODULE) シームレスカバー(モジュール間) UJ00913 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PT00551 1 RAIL, LOWER レール 下 AL 2 H5289A 3 BOLT, HEX SOCKET …
A
1
2
3
4
10
16
17
18
18
15
13
11
12
9
5
14
21
18
6
7
8
17
17
18
18
20
21
20
19
19
UJ00913
326
PTS-NXT2-04JE Vol.1

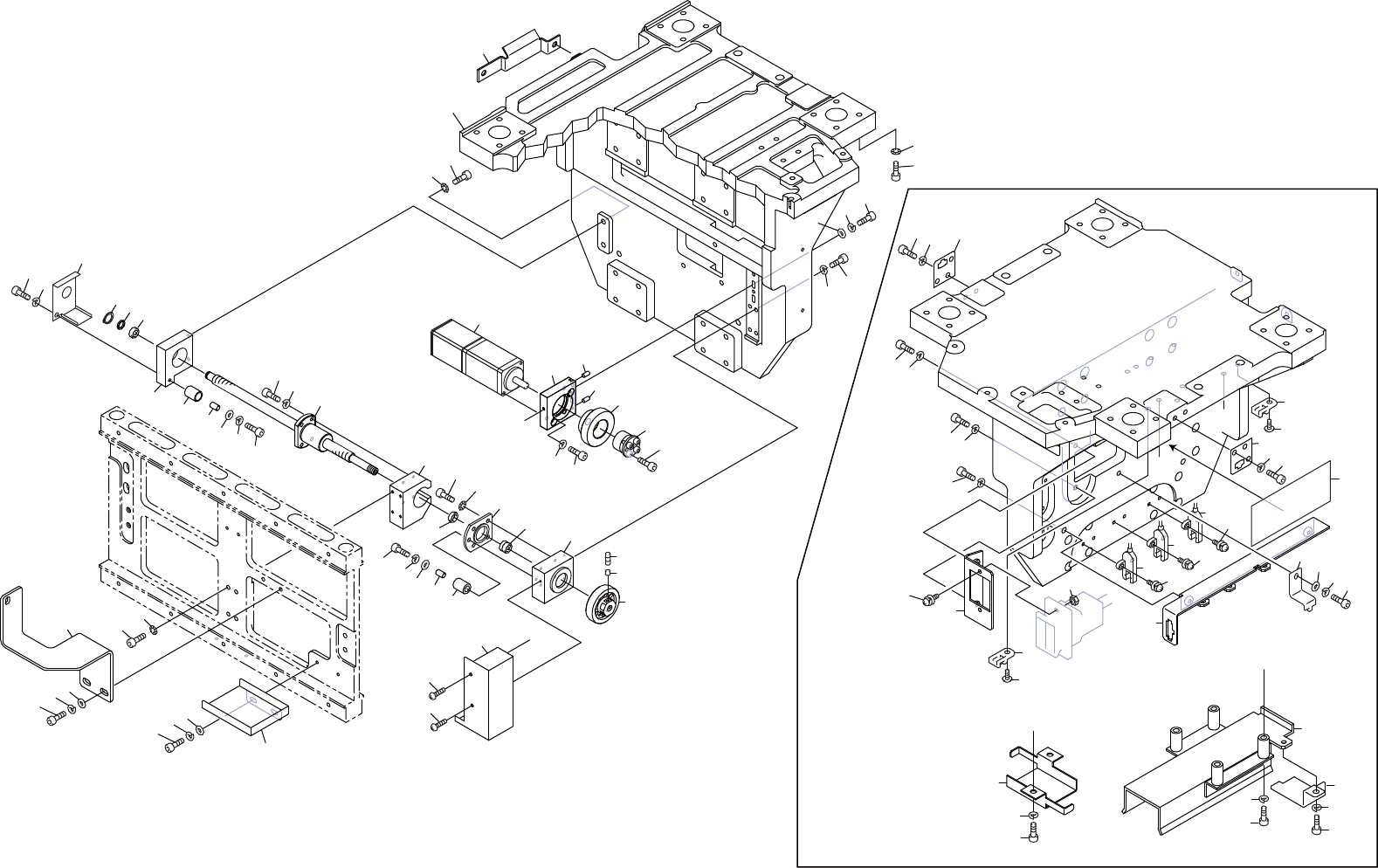

SEAMLESS COVER(BETWEEN MODULE)
シームレスカバー(モジュール間) UJ00913
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00551 1 RAIL, LOWER レール 下 AL
2 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
3 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 W1040S 3 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
5 PM55253 1 BKT, COVER ＢＫＴ カバー FE
6 K5258Z 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X015(3ｶ ｼﾛ) FE
7 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
8 W1040T 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
9 PM69224 1 STAND スタンド FE
10 H5342A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
11 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
12 W1046A 2 WASHER, FLAT ワッシャ 平 4W- 8 FE
13 PB00CN0 1 COVER カバー FE
14 K5258K 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006(3ｶ ｼﾛ) FE
15 W1040S 1 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
16 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
17 H5287A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
18 W1022A 7 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 PZ25391 2 SEAL シール PL
20 PZ45970 2 TAPE テープ OT
21 PZ45980 2 TAPE テー
プ
OT
327
