M3 II-X SLIDE 2/3 M3 II-Xスライド 2/3 US01315 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 78 H5268T 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE 79 W1020H 1 WASHER, LOCK …

100%1 / 967
M3 II-X SLIDE 2/3
M3 II-Xスライド 2/3 US01315
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 K52633 3 BLOCK, CLAMP 駒　クランプ SEPNS3 OT
40 N4018A 3 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
41 H5263C 2 BOLT, HEX SOCKET ボルト　六角穴 M05X016 FE
42 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
43 W1044A 2 WASHER, FLAT ワッシャ　平 4W- 5 FE
44 PM00408 1 BKT, MOTOR ＢＫＴ　モータ FE
45 XM00212 1 MOTOR, AC SERVO モータ　ＡＣサーボ OT
46 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
47 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
48 PM0CCF2 1 GEAR, HELICAL ギヤ　ヘリカル FE
49 K1001F 1 COUPLING カップリング MA-8-21 OT
50 H5289A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
51 PB91796 1 BKT, WIRING ＢＫＴ　配線 FE
52 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
53 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
54 PB02SR0 1 RETAINER, WIRING 押え　配線 FE
55 H5273A 1 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
56 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
57 PB032M1 1 RETAINER, WIRING 押え　配線 FE
58 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
59 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
61 H5288A 7 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
62 W1011A 7 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
63 H5263B 1 BOLT, HEX SOCKET ボルト　六角穴 M04X016 FE
64 W1011A 1 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
65 PM0AXA2 1 BKT ＢＫＴ FE
66 H5289A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
66.1 W1011A 1 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
68 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
69 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
70 PB90963 1 COVER カバー FE
71 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
72 H5289A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
73 W1011A 1 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
74 PB01GW1 1 COVER カバー FE
75 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
76 H5289A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
77 W1011A 1 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
334
PTS-NXT2-04JE Vol.1
M3 II-X SLIDE 2/3
M3 II-Xスライド 2/3 US01315
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 H5268T 1 BOLT, HEX SOCKET ボルト　六角穴 M02.5X006 FE
79 W1020H 1 WASHER, LOCK ワッシャ　スプリング 2.5M/M FE
80 PP02352 1 BKT, WIRING ＢＫＴ　配線 FE
81 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
82 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
83 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
84 PB02XG1 1 RETAINER, WIRING 押え　配線 FE
85 H5286A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X006 FE
86 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
87 PZ38490 1 SEAL シール OT
88 PZ38480 1 SEAL シール OT
89 PB011A1 1 BKT, WIRING ＢＫＴ　配線 FE
90 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
91 PB09983 1 BKT, WIRING ＢＫＴ　配線 FE
92 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
93 PB07WX1 1 RETAINER 押え FE
94 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
95 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
96 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
335
PTS-NXT2-04JE Vol.1
1
4
5
66
67
9
10
11
12
13
4
4
4
6.1
6
8
8
75
76
9
9.1
60
56
56
42
41
59
64
55
57
53
54
54
71
61
36
35
36
35
37
38
28
33
32
33
32
58
51
52
43
45
46
48
44
47
49
63
72
7
7
16
14
17
15
18
78
79
80
81
86
87
82
88
25.1
25.2
27
26
31
30
29
34
34
69
68
50

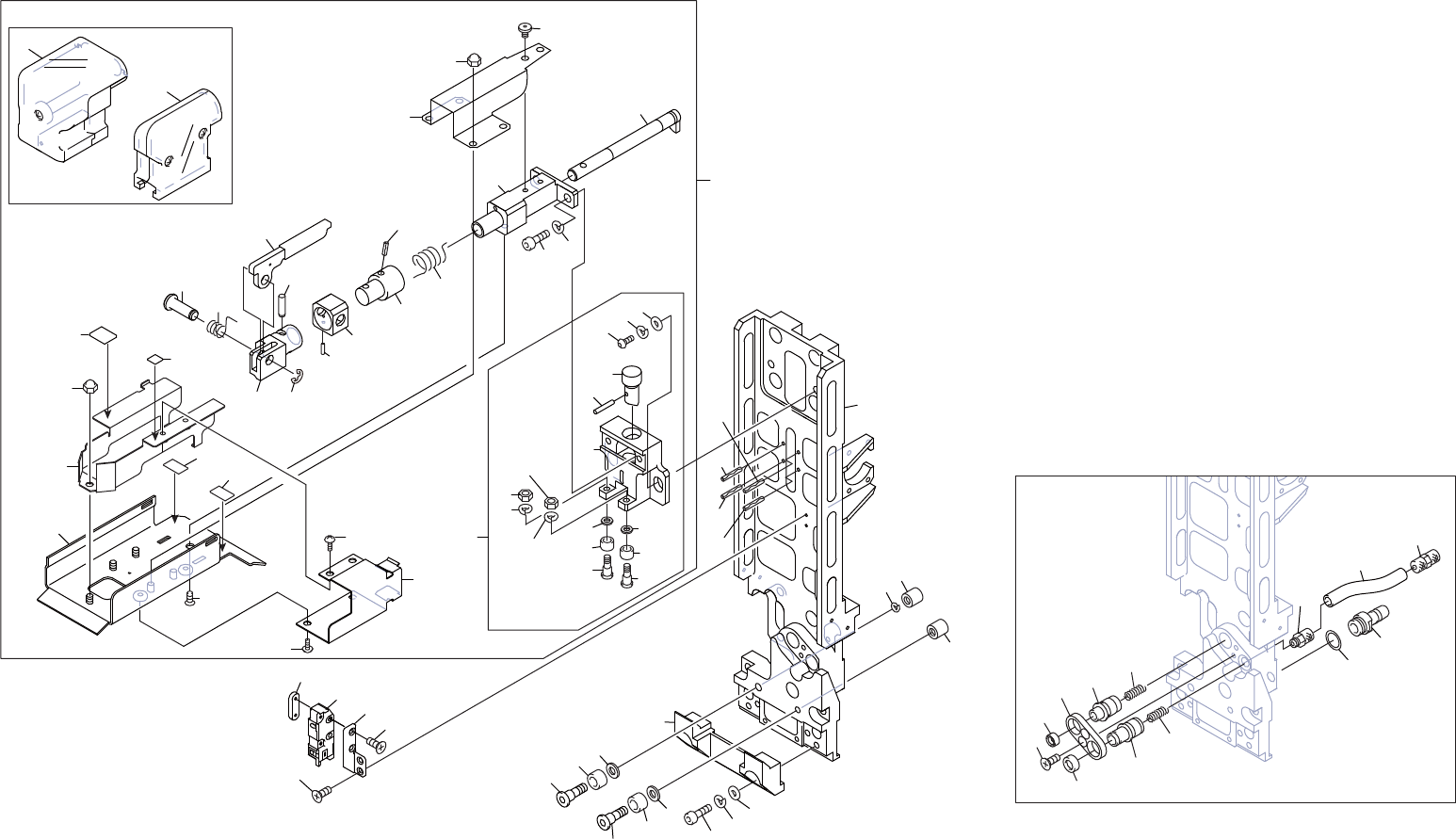

0,,;ࢫࣛ࢖ࢻࢡࣛࣥࣃ㒊
0,,;6/,'(&/$03(5
US01315
336
PTS-NXT2-04JE Vol.1
