M6 II-X SLIDE 3/3 (CLAMPER) M6 II-Xスライド 3/3 (クランパ部) US01512 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM05EZ6 1 SLIDE, X-AXIS スライド Ｘ軸 FE [M6II] 4 H2043A 4 PI…
4
5
66
67
9
10
11
12
13
4
4
4
6.1
6
8
8
75
76
9
9.1
60
56
56
42
41
59
64
55
57
53
54
54
71
61
36
35
36
35
37
38
28
33
32
33
32
58
51
52
43
45
46
48
44
47
49
63
16
14
17
18
15
1
72
7
7
78
79
80
81
86
87
82
88
25.1
25.2
27
26
31
30
29
34
34
69
68
50
0,,;ࢫࣛࢻࢡࣛࣥࣃ㒊
0,,;6/,'(&/$03(5
US01512
348
PTS-NXT2-04JE Vol.1

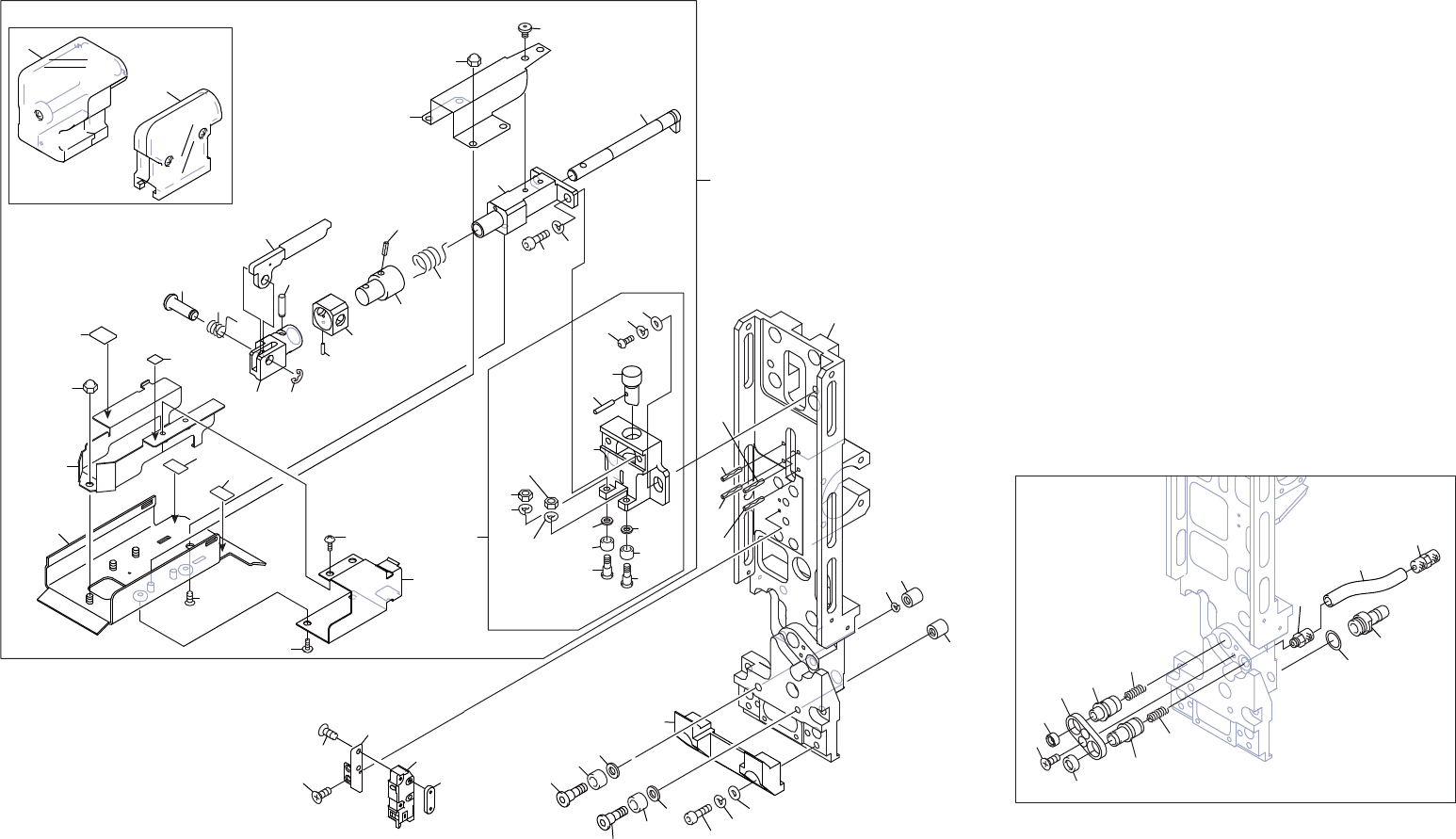

M6 II-X SLIDE 3/3 (CLAMPER)
M6 II-Xスライド 3/3 (クランパ部) US01512
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM05EZ6 1 SLIDE, X-AXIS スライド Ｘ軸 FE [M6II]
4 H2043A 4 PIN, SPRING ピン スプリング 2ﾟX12 OT
5 N2031A 1 NIPPLE ニップル M-5H-6 OT
6 PM05834 1 PIN, ROLLER ピン ローラ FE
6.1 PM29354 1 PIN, ROLLER ピン ローラ FE
7 PM05816 2 ROLLER ローラ FE
8 PM05821 2 COLLAR カラー FE
9 PM05772 2 NUT ナット FE
9.1 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 PM09HC3 1 CLAMPER クランパ FE
11 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
12 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
14 PP00632 1 BKT, SW ＢＫＴ ＳＷ FE [M6II]
15 K5169M 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
16 S5161A 1 SW, MICRO ＳＷ マイクロ AV630564 OT
17 K5169Y 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M2X10(ｽﾃﾝﾚｽ)SUS FE
18 PP00611 1 NUT ナット FE
25.1 AA7EF09 1 CLAMPER クランパ OT
25.2 AA7EG00 1 BLOCK ブロック OT
26 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
28 PM05TK1 1 BLOCK ブロック AL
29 K5261H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X012 FE
30 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
31 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
32 PM05801 2 COLLAR カラー FE
33 PM05794 2 PIN, ROLLER ピン ローラ FE
34 PM05785 2 ROLLER ローラ FE
35 N1079W 2 NUT, HEX ナット 六角 M03 3ｼｭ(3ｶ ｼﾛ) FE
36 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 PM07536 1 PUSHER プッシャ FE
38 R5007A 1 ROLLER, NEEDLE ローラ ニードル ﾟ2.0X11.8 FOE5 OT
41 PM07528 1 HOLDER ホルダ AL
42 PM29203 1 SHAFT, ECCENTRIC シャフト 偏心 FE
43 PZ05132 1 SPRING, TORSION スプリング ネジリ FE
44 PM23283 1 JOINT ジョイント FE
45 H2049A 1 PIN, SPRING ピン スプリング 3ﾟX12 OT
349
PTS-NXT2-04JE Vol.1
M6 II-X SLIDE 3/3 (CLAMPER)
M6 II-Xスライド 3/3 (クランパ部) US01512
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 PM07CG1 1 HOLDER ホルダ FE
47 PZ09881 1 PIN, PARALLEL ピン 平行 OT
48 PZ36951 1 SPRING, TORSION スプリング ネジリ FE
49 PB02GM1 1 LEVER レバー FE
50 S1003F 1 CIR-CLIP サークリップ ST-EW-4(3ｶ ｼﾛ) OT
51 PJ17092 1 COLLAR カラー PL
52 H2092L 1 PIN, PARALLEL ピン 平行 ﾟ1X4 Aｼｭ OT
53 PB92213 1 BKT, RETAINER ＢＫＴ 押え FE
54 K52543 4 SCREW, C/R FLAT 小ネジ 十穴平 M03X004ﾋﾗﾄｳH=1.0ﾆｯｹﾙ FE
55 PP02362 1 DUCT, WIRING ダクト 配線 FE
56 PS03220 2 SHEET シート OT Consumable Parts
57 PB005C2 1 COVER, WIRING カバー 配線 FE
58 N1129B 1 NUT, NYLON ナット ナイロン M3XH4 ｽﾃﾝﾚｽ FE
59 PP02370 1 BKT, SUPPORT ＢＫＴ 支え FE
60 K53580 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 ｽﾃﾝﾚｽ FE
61 N1129B 4 NUT, NYLON ナット ナイロン M3XH4 ｽﾃﾝﾚｽ FE
63 PM05TM2 1 PIN ピン FE
64 PZ09971 2 BOLT, HEX SOCKET ボルト 六角穴 FE
66 PZ07201 1 TUBE チューブ OT
67 XZ00010 1 JOINT, HOSE ジョイント ホース OT
68 AA06E02 1 COVER, CONNECTOR カバー コネクタ OT
69 AA06F02 1 COVER, CONNECTOR カバー コネクタ OT
71 PS00811 1 SHEET シート OT Consumable Parts
72 PS01072 1 SHEET シート OT Consumable Parts
75 PM78573 1 NIPPLE, VOLUTE ニップル 竹の子 FE
76 PJ11723 1 WASHER ワッシャ OT
78 PB55211 1 RETAINER 押え FE
79 K5170E 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X008(3ｶ ｸﾛ) FE
80 PG00975 1 PACKING パッキン PL Consumable Parts
81 AA3RY02 1 JOINT ジョイント OT
82 PZ05011 1 SPRING スプリング FE
86 PH00991 1 PACKING パッキン PL Consumable Parts
87 AA3RX02 1 JOINT ジョイント OT
88 PZ20351 1 SPRING ス
プ
リン
グ
FE
