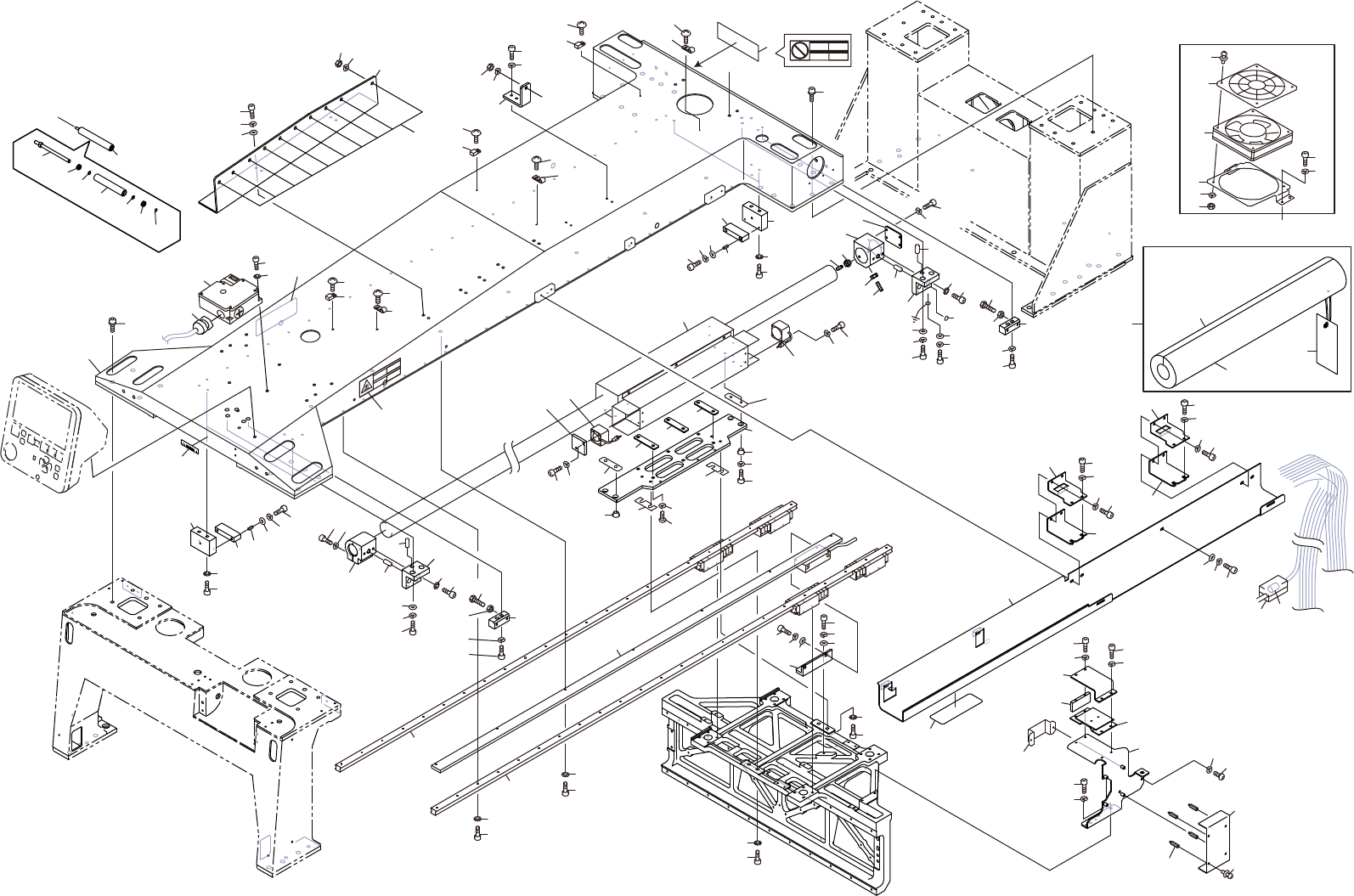

M6 II-Y SLIDE 1/2
M6 II-Yスライド 1/2 US01626
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM04EK8 1 FRAME フレーム FE
2 H5726B 22 BOLT, HEX SOCKET ボルト　六角穴 M08X025 WAｿｹｯﾄ Sﾀｲﾌﾟ FE
4 PZ25261 2 SEAL シール PL
5 PZ28442 1 SEAL シール PL
6 PX07701 1 SEAL, BAR CODE シール　バーコード OT unit serial number
7 PM080W1 2 BKT ＢＫＴ FE
8 H2095W 2 PIN, PARALLEL ピン　平行 ﾟ8X18(Aｼｭ) OT
9 H5343A 4 BOLT, HEX SOCKET ボルト　六角穴 M08X030 FE
10 W1025A 4 WASHER, LOCK ワッシャ　スプリング 8M/M FE
11 W1040X 4 WASHER, FLAT ワッシャ　平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
12 EEBR1791 1 SEAL シール OT
13 H5321A 1 BOLT, HEX SOCKET ボルト　六角穴 M06X012 FE
14 W1024A 1 WASHER, LOCK ワッシャ　スプリング 6M/M FE
15 W1040W 1 WASHER, FLAT ワッシャ　平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
16 PM07LC1 1 HOLDER ホルダ FE
17 H2095W 2 PIN, PARALLEL ピン　平行 ﾟ8X18(Aｼｭ) OT
18 H5321A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X012 FE
19 W1013A 4 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
20 N4103E 4 SCREW, HEX SOCKET SET ネジ　六角穴止め SBCP6-16 FE
21 N10798 4 NUT, HEX ナット　六角 M06(3ｶ ｸﾛ) FE
22 PT01811 1 CLAMPER クランパ FE
23 H5304A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X025 FE
23.1 W1023A 1 WASHER, LOCK ワッシャ　スプリング 5M/M FE
24 PB81543 1 PLATE, JOINT プレート　ジョイント FE
25 PJ08541 4 COLLAR カラー OT
26 PJ10131 2 SPACER スペーサ OT
27 H57115 4 BOLT, HEX SOCKET ボルト　六角穴 M06X020 ｽﾃﾝﾚｽ FE
28 W1024H 4 WASHER, LOCK ワッシャ　スプリング 6M/M ｽﾃﾝﾚｽ FE
29 PB61183 2 SHIM シム FE Note.1
30 H5321A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X012 FE
31 W1013A 2 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
31.1 H5322A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
31.2 W1013A 2 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
32 PJ15171 3 SPACER スペーサ OT
33 K5261K 6 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M05X012 ｽﾃﾝﾚｽ FE
34 W1100A 6 WASHER, CONICAL ワッシャ　皿 M5 SUS JIS B1251 2ｼｭ 2L FE
35 AA71K09 1 MOTOR, LINEAR モータ　リニア OT
37 XH01431 2 FAN ファン OT
361
PTS-NXT2-04JE Vol.1
M6 II-Y SLIDE 1/2
M6 II-Yスライド 1/2 US01626
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 AA8CS01 1 FILTER フィルタ OT Consumable Parts
39 PZ32793 4 BOLT, HEX SOCKET ボルト　六角穴 FE
40 W1105F 4 WASHER, LOCK ワッシャ　スプリング M03 ｽﾃﾝﾚｽ FE
41 PZ45581 4 BOLT, HEX SOCKET ボルト　六角穴 FE
42 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
45 PM07XL0 1 BKT, SENSOR ＢＫＴ　センサ FE
46 H5290A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
47 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
48 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
49 XS02173 1 SCALE, LINEAR スケール　リニア OT
50 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
51 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
52 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
53 H5287A 7 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
54 W1011A 7 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
58 XG01870 2 GUIDE, RAIL ガイド　レール OT
59 H5290A 46 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
60 W1011A 46 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
61 PM06GN2 4 BLOCK, STOPPER ブロック　ストッパ FE
62 H5329A 8 BOLT, HEX SOCKET ボルト　六角穴 M06X035 FE
63 W1013A 8 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
64 PH01840 4 STOPPER ストッパ PL
65 PM40601 8 COLLAR カラー FE
66 H52626 8 BOLT, HEX SOCKET ボルト　六角穴 M3X16 FE
67 W1021A 8 WASHER, LOCK ワッシャ　スプリング 3M/M FE
68 W1040R 8 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
69 PB07NH0 1 GUIDE, HOLDER ガイド　受け FE
70 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
71 W1022A 3 WASHER, LOCK ワッシャ　スプリング 4M/M FE
72 W1043A 3 WASHER, FLAT ワッシャ　平 4W- 4 FE
73 XS01321 3 SEAL シール OT
74 PB077R0 2 RETAINER, WIRING 押え　配線 FE
75 H5289A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
76 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
78 PB48142 1 BKT ＢＫＴ FE
79 H5288A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
80 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
81 H30128 1 FAN ファン 9G1224G402 OT
