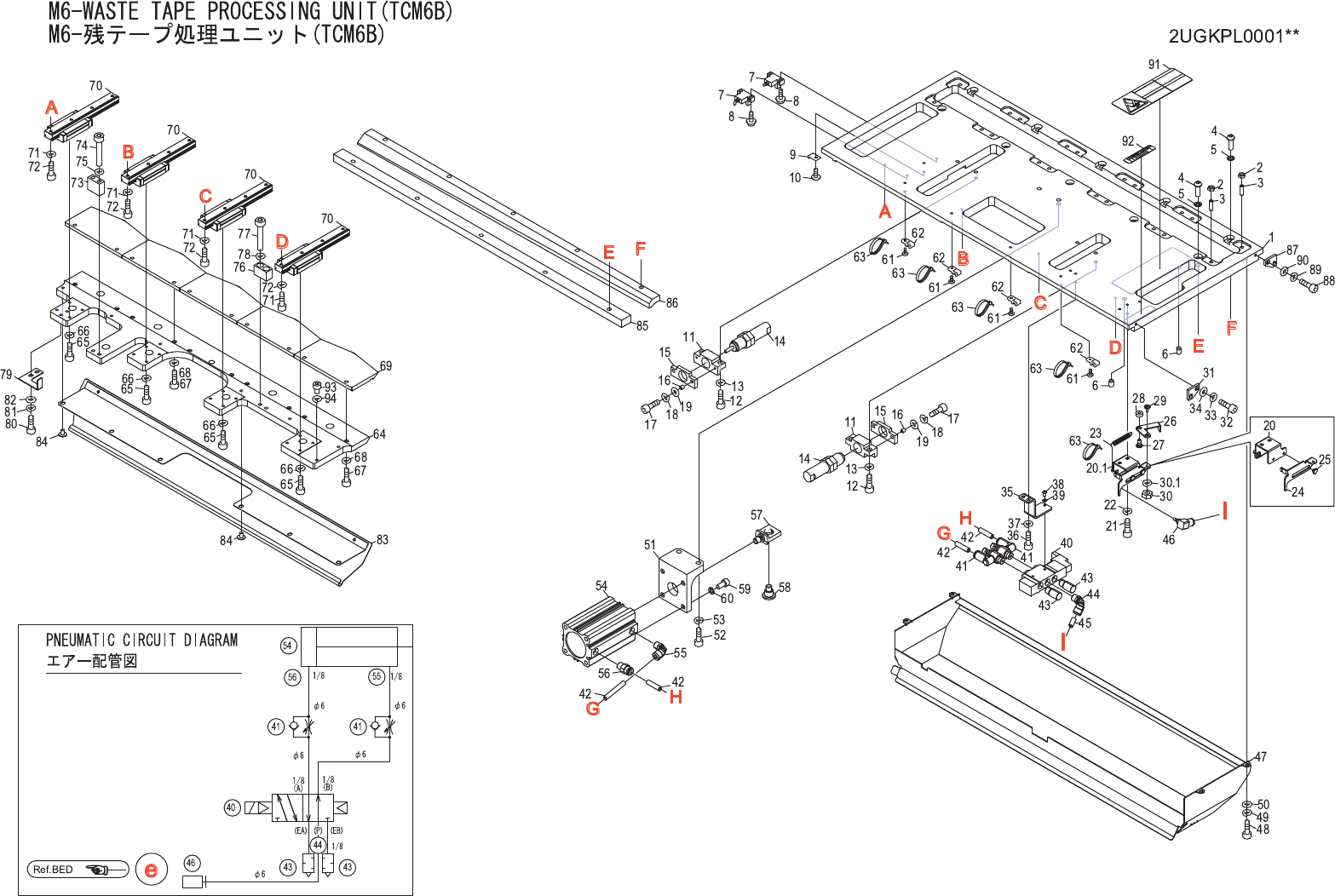

M6-WASTE TAPE PROCESSING UNIT(TCM6B)
M6-残テープ処理ユニット(TCM6B) 2UGKPL0001**
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 2MGKPL002701 1 PLATE プレート FE
2 N1084B 20 NUT, HEX ナット 六角 M05 3ｼｭ(3ｶｸﾛ) FE
3 N60002 20 SCREW, HEX SOCKET SET ネジ 六角穴止め M05X016 ﾋﾗｻｷ FE
4 K60013 10 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X018 FE
5 W1013A 10 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
6 H60491 2 PIN, PARALLEL ピン 平行 FE
7 S4077L 2 SENSOR, PHOTO センサ フォト PM-L44P FE
8 K51993 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X012 ﾅﾍﾞｾﾑｽ P4(3ｶ ｼﾛ) FE
9 S2025B 1 SHEET シート AB-2N OT Consumable Parts
10 K5172L 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
11 PM0HLE0 2 BKT, STOPPER ＢＫＴ ストッパ FE
12 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
13 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 A10370 2 ABSORBER, SHOCK アブソーバ ショック KSHJ16X15-02 OT
15 PG07050 2 PLATE, STOPPER プレート ストッパ PL
16 PM36281 4 COLLAR カラー FE
17 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
20 PB09GM2 1 PANEL, CONNECTOR パネル コネクタ FE
20.1 AB10902 1 PANEL, CONNECTOR パネル コネクタ OT
21 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
22 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 S60017 1 SPRING, TENSION スプリング 引張 AWA8-25 FE
24 PB09GL1 1 SHUTTER シャッタ FE
25 PM04403 2 PIN, GUIDE ピン ガイド FE
26 PB09DH0 1 STOPPER, SAFETY ストッパ 安全 FE
27 PM0CDL0 1 PIN ピン FE
28 K60012 1 COLLAR カラー SWSB-XN-D10.0-V4.0-T3.7-TCE FE
29 PM05AS1 1 PIN ピン FE
30 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
30.1 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
31 PB03RG0 1 PLATE, LOCATING プレート 位置決め FE
32 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
33 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
34 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
35 PB07RT1 1 BKT, VALVE ＢＫＴ バルブ FE
36 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
399
PTS-NXT2-04JE Vol.1
M6-WASTE TAPE PROCESSING UNIT(TCM6B)
M6-残テープ処理ユニット(TCM6B) 2UGKPL0001**
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
38 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
39 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
40 H13362 1 VALVE, SOL バルブ ＳＯＬ SY5120-5MOZ-01 OT
41 K53473 2 CONTROLLER, SPEED コントローラ スピード AS2311F-01-06S OT
42 PZ07810 2 TUBE チューブ OT
43 S1056E 2 SILENCER サイレンサ AN103-01 OT
44 Y3049W 1 UNION, ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
45 PZ07730 1 TUBE チューブ OT
46 H3149W 1 PLUG, COUPLER プラグ カプラ MC-06PCL OT
47 2MGKPL001900 1 COVER カバー FE
48 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
49 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
50 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
51 PM0GBG1 1 BKT, CYLINDER ＢＫＴ シリンダ FE
52 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
53 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
54 S60016 1 CYLINDER, AIR シリンダ エアー CQ2A40-60Z-DCM353EM OT
55 Y3049W 1 UNION, ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
56 Y3083A 1 UNION, HALF ユニオン ハーフ KQ2H06-01S OT
57 PM0KXW0 1 JOINT ジョイント FE
58 PM0EEW2 1 PIN ピン FE
59 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 OT
60 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
61 K5172L 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
62 S2025A 4 SHEET シート CTAM1 PL Consumable Parts
63 H1140A 5 BAND, TIE バンド 結束 T18R K1139Hﾄﾄﾞｳｾｲﾋﾝ PL
64 2MGKPL002600 1 PLATE プレート FE
65 H5275A 16 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
66 W1010A 16 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
67 H5297A 10 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
68 W1012A 10 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
69 PM0KBA3 5 CUTTER, MOVABLE カッタ 可動 FE Consumable Parts
70 XG01981 4 GUIDE, RAIL ガイド レール OT
71 H5277A 16 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
72 W1010A 16 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
73 PM0KXX2 1 BLOCK, STOPPER ブロック ストッパ FE
74 H5304T 2 BOLT, HEX SOCKET ボルト 六角穴 M05X028 FE
