402 PTS-NXT2-04JE Vol.1
M6-WASTE TAPE PROCESSING UNIT(TCM6B)
M6-残テープ処理ユニット(TCM6B) 2UGKPL0001**
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
75 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
76 PM23114 1 BLOCK, STOPPER ブロック ストッパ FE
77 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
78 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
79 2MGKPL001201 1 DOG ドッグ FE
80 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
81 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
82 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
83 PB0B6Z1 1 COVER, SLIDE カバー スライド FE
84 K5172L 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
85 2MGKPL001301 1 GUIDE ガイド FE
86 2MGKPL001403 1 CUTTER, STATIONARY カッタ 固定 FE Consumable Parts
87 PB03RG0 1 PLATE, LOCATING プレート 位置決め FE
88 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
89 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
90 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
91 2MGKPL002000 1 SEAL シール PL
92 PX11550 1 SEAL, BAR CODE シール バーコード OT unit serial number
93 H5286A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
94 W1022A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
401
PTS-NXT2-04JE Vol.1
402
PTS-NXT2-04JE Vol.1

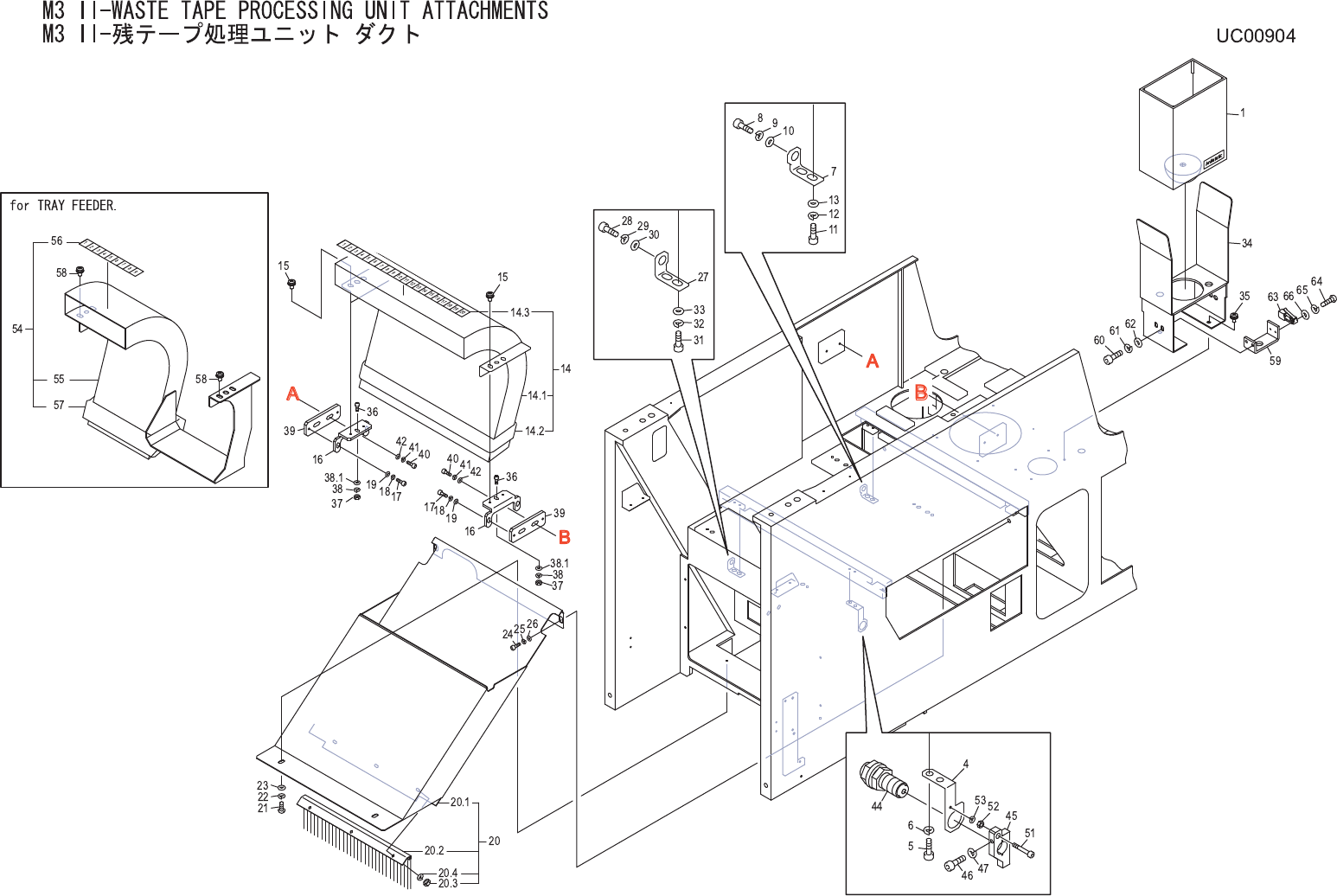

M3 II-WASTE TAPE PROCESSING UNIT ATTACHMENTS
M3 II-残テープ処理ユニット ダクト UC00904
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PJ11745 1 BOX, REJECT ＢＯＸ ＮＧ OT
4 PB29642 1 BKT ＢＫＴ FE
5 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
6 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 PB68133 1 ADJUSTER アジャスタ FE
8 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
9 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
11 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
12 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
14 AA85610 1 DUCT ダクト OT SET
14.1 PB30064 1 DUCT ダクト FE
14.2 PS03071 1 SHEET シート OT Consumable Parts
14.3 PX00143 1 NAMEPLATE 銘板 PL
15 K5198D 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
16 PB03378 2 BKT, DUCT ＢＫＴ ダクト FE
17 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
18 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
20 AA3ZF07 1 DUCT ダクト OT
20.1 PB04RK1 1 DUCT ダクト FE
20.2 PZ43240 1 BRUSH ブラシ OT
20.3 N10795 3 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
20.4 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 K5257D 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M4X10 FE
22 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
24 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
25 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
26 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
27 PB68143 1 ADJUSTER アジャスタ FE
28 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
29 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
31 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
32 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
