M6 II-WASTE TAPE PROCESSING UNIT ATTACHMENTS M6 II-残テープ処理ユニット ダクト UC01004 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PB29642 1 BKT ＢＫＴ FE 2 H5287A 2 BOLT, HEX…
BB
AA
AA
BB
CC
CC
IRU75$<81,70VHW
CC
IRU75$<)(('(5VHWV
1 2 34
5 678 9 10
11 12
13
14 15 16 17 18 19 20
CC
IRU75$<81,7/
IRU75$<81,70VHWV
30
29
22
22
25
24
23
23
24
25
26
26
28
28.1
27
28
28.1
27
18
18
19
20
21
21
20
19
11
12
13
14
15
16
17
34
35
36
37
38
39
40
1
3
2
33
42
43
41
46
47
48
5
6
7
4.1
4.2
4.3
4.3
4.4
4.5
4
8
9
10
67
68
69
70
72
73
74
71
31.1
31.2
32
32
51
53
44
31.3
31
52
50
55
54
57
59
58
56
61
60
66
65
0,,:$67(7$3(352&(66,1*81,7$77$&+0(176
0,,ṧࢸ࣮ࣉฎ⌮ࣘࢽࢵࢺࢲࢡࢺ
UC01004
406
PTS-NXT2-04JE Vol.1

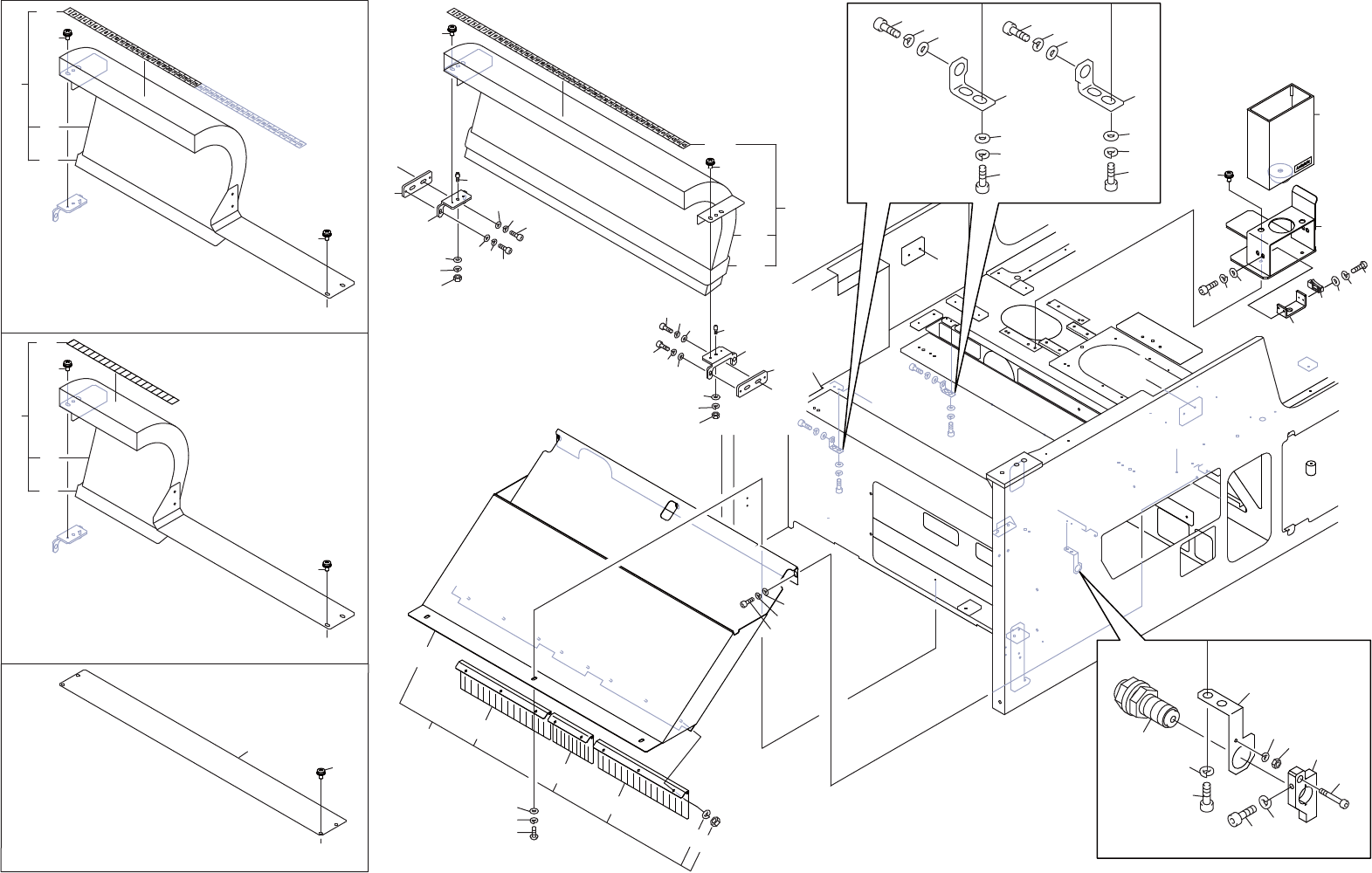

M6 II-WASTE TAPE PROCESSING UNIT ATTACHMENTS
M6 II-残テープ処理ユニット ダクト UC01004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB29642 1 BKT ＢＫＴ FE
2 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 AA3ZG07 1 DUCT ダクト OT
4.1 PB04RL1 1 DUCT ダクト FE
4.2 PZ43250 1 BRUSH ブラシ OT
4.3 PZ43240 2 BRUSH ブラシ OT
4.4 N10795 8 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
4.5 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 K5257D 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M4X10 FE
6 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
8 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
9 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
11 PB68133 1 ADJUSTER アジャスタ FE
12 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
13 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
15 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
16 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
18 PB08083 2 PLATE プレート FE
19 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
20 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
21 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
22 PB03387 2 BKT, DUCT ＢＫＴ ダクト FE
23 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
24 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 PM07083 2 PIN, ROUND ピン 丸 FE
27 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
28.1 W1040S 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
29 PB011B4 1 BKT, BOX ＢＫＴ ＢＯＸ FE
30 K5198D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
31 AA85711 1 DUCT ダクト OT SET
31.1 PB32214 1 DUCT ダクト FE
407
PTS-NXT2-04JE Vol.1
M6 II-WASTE TAPE PROCESSING UNIT ATTACHMENTS
M6 II-残テープ処理ユニット ダクト UC01004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
31.2 PS03061 1 SHEET シート OT Consumable Parts
31.3 PX02082 1 NAMEPLATE 銘板 PL
32 K5198D 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
33 S5221A 1 SOCKET, COUPLER ソケット カプラ MC-06SCB OT
34 PB68143 1 ADJUSTER アジャスタ FE
35 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
36 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
37 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
38 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
39 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
40 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
41 PM73301 1 LEVER レバー AL
42 H5268Y 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X012 FE
43 W1020H 1 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
44 PJ11755 1 BOX, REJECT ＢＯＸ ＮＧ OT
46 H52682 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X025 FE
47 N10792 1 NUT, HEX ナット 六角 M 2.5(3ｶ ｼﾛ) FE
48 W1020H 1 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
50 AA2HL11 1 DUCT ダクト OT SET
51 PB46528 1 DUCT ダクト FE
52 PX02082 1 NAMEPLATE 銘板 PL
53 PS03081 1 SHEET シート OT Consumable Parts
54 K5198D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) OT
55 K5198D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) OT
56 AA3MH03 1 DUCT ダクト OT SET
57 PB59483 1 DUCT ダクト FE
58 PX00143 1 NAMEPLATE 銘板 PL
59 PS03081 1 SHEET シート OT Consumable Parts
60 K5198D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
61 K5198D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
65 PB14572 1 COVER 蓋 FE
66 K5198D 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) OT
67 PB75832 1 BKT, SENSOR ＢＫＴ センサ FE
68 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
69 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
70 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
71 S40670 1 SENSOR センサ AV6342643-A OT
72 K5175Y 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X010 ｽﾃﾝﾚｽ FE
408
